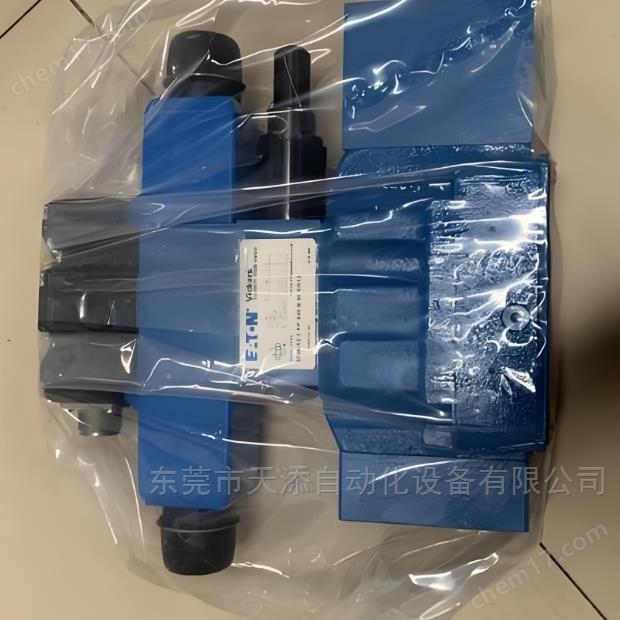

伊頓VICKERS威格士比例閥現貨供應
參考價 | ¥ 320 |
訂貨量 | ≥1 件 |
- 公司名稱 東莞市天添自動化設備有限公司
- 品牌 VICKERS/威格士
- 型號
- 產地
- 廠商性質 其他
- 更新時間 2025/7/31 13:17:13
- 訪問次數 2605
聯系方式:趙小姐13553830718 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
伊頓VICKERS威格士比例閥現貨供應VICKERS威格士比例閥是一種新型的液壓控制裝置。在普通壓力閥、流量閥和方向閥上,用比例電磁鐵替代原有的控制部分,按輸入的電氣信號連續地、按比例地對油流的壓力、流量或方向進行遠距離控制。比例閥一般都具有壓力補償性能,輸出壓力和流量可以不受負載變化的影響。
VICKERS威格士比例閥常規型號如下:
KBDG5V-5- 2C90N-X-H-M1-PE7-H1-10
KBDG5V-7-2C180N-T-M1-PE7-H1-10
KBDG5V-7-2C180N-X-H-M1-PE7-H1-10
KBDG5V-7-33C130N65-X-H-M1-PE7-H1-10
KBDG5V-7-33C1 70N-X-H-M1-PE7-H1-10
KBDG5V-7-33C1 70N-X-M1-PE7-H1-10
KBDG5V- 5-2C90N-M1-PE7-H1-10
KBDG5V-5- 33C80N-T-M1-PE7-H1-10
KBDG5V-7-2C180N-M1 -PE 7-H1-10
KBDG5V-7-33C1 70N-M1-PE7-H1-10
KBDG5V-7-33C170N-X-T-H-M1-PE7-H1-10
KBDG5V-8-33C330N200-EX-M1-PE7-H1-10
KBDG5V-7-33C1 30N65 -X-M1-PE7-H1-10
KBDG5V-8-33C330N200-X-M1-PE7-H1-10
KBDG5V-8-2C330N-T-M1-PE7-H1-10
KBDG5V-5- 2C90N-T-M1-PE7-H1-10
KBDG5V-8- 33C330N-M1-PE7-H1-10
KBDG5V-7-2C180N-X-T-M1-PE7-H1-10
KBDG5V-8-2C330N-X-H-M1-PE7-H1-10
KBDG5V-7-33C1 70N-X-T-M1-PE7-H1-10
伊頓VICKERS威格士比例閥的應用范圍廣泛,如:
- 數控機床的進給速度控制;
- 工程機械的液壓系統控制;
- 自動化設備的動作協調;
- 液壓傳動系統的控制等。
伊頓VICKERS威格士比例閥的用途:比例控制閥的輸出量(流量、壓力)可以按照輸入信號的變化規律連續成比例地進行調節。通常是采用比例電磁鐵將輸入的電信號轉換成力或者閥的機械位移量進行控制。主要用于成比例的控制液壓系統中的壓力或者流量。電液比例閥是一種按輸入的電信號連續地、按比例地控制液壓系統的液流方向、流量和壓力的閥類。它山電-機械比例轉換裝置和液壓控制閥本體兩大部分構成.前者將輸入的電信號連續地按比例地轉換為機械力和位移輸出,后者在接受這種機械力和位移之后、按比例連續地輸出壓力和流量.電液比例閥的發展主要有兩個途徑一是用比例電磁鐵取代傳統液壓閥的手動調節裝置或取代普通電磁鐵發展起來的;二是由電液伺服閥簡化結構、降低精度發展起來的。
伊頓VICKERS威格士比例閥實現連續控制的核心是采用了比例電磁鐵,比例電磁鐵種類繁多,但工作原理基本相同,它們都是根據比例閥的控制需要開發出來的。
伊頓VICKERS威格士比例閥核心結構組成
伊頓VICKERS威格士比例閥現貨供應技術原理介紹如下:
比例電磁鐵:
接收電信號(0-10V或4-20mA)產生磁力,推力大小與電流成正比。
例如:輸入電流越大,電磁鐵推力越強,推動閥芯位移更大。
閥芯與閥體:
閥芯在閥體內滑動,通過位移改變開口面積(類似水龍頭旋鈕)。
閥芯形狀設計(如錐形、滑閥)決定控制對象(流量/壓力)。
反饋傳感器(閉環型):
實時檢測閥芯位置或輸出壓力,反饋給控制器形成閉環調節。
常見類型:LVDT位移傳感器、壓力傳感器。
工作過程詳解(以比例流量閥為例)
電信號輸入:
控制器發送PWM(脈寬調制)信號或模擬信號至比例電磁鐵。
電磁力生成:
電流通過線圈產生磁場,電磁鐵芯產生推力(F=K×I,K為電磁系數)。
閥芯位移調節:
電磁力克服彈簧力推動閥芯移動,開口面積與電流成正比。
例如:電流50% → 閥芯位移50% → 開口面積50% → 流量50%。
