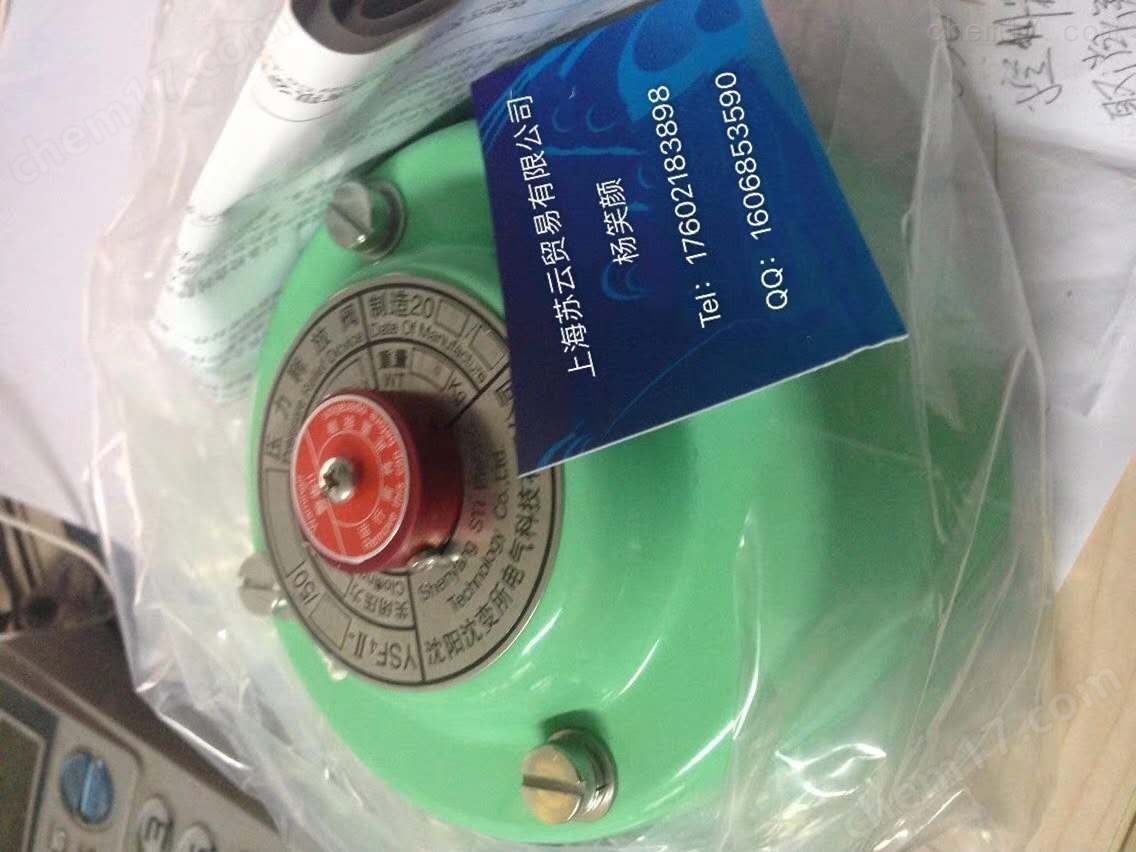

YSF9-55/50KJ 上海蘇云貿易壓力釋放閥 YSF9-55/50KJ

壓力釋放閥用途性能

　　壓力釋放閥 YSF9-55/50KJ壓力釋放閥布置于儲灰?guī)?、石灰石粉倉、糧倉等密閉型料倉，當料倉內壓力溫度不正常時，自動調節倉內壓力及溫度，保護料倉不受過高或過低的壓力影響。

　　壓力釋放閥是變壓器的一種壓力保護裝置。當 變壓器內部發生故障時，油分解產生大量氣體，由于變壓器是基本密閉的，連通油枕的連管較細，僅靠小連管是不能有效迅速降低壓力，造成油箱內壓 力急劇升高，會導致變壓器油箱破裂。壓力釋放閥將及時打開，排除部分變壓器油，降低yx內的壓力，待油箱內壓力降低后，壓力釋放閥將自動閉合， 并保持yx的密封。

　　壓力釋放閥結構與特性參數

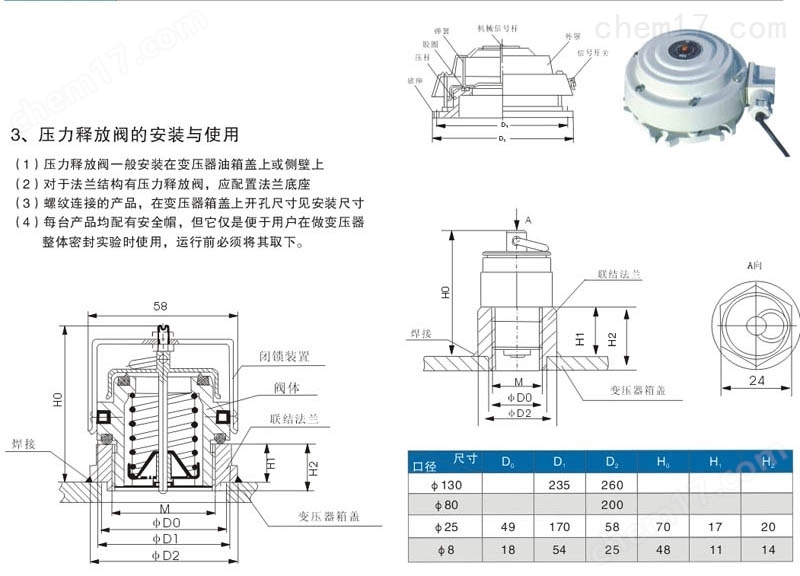

　　壓力釋放閥結構如圖1所示。壓力釋放閥的開啟壓力、關閉壓力、開啟時間及釋放口徑為主要特性參數，這些參數決定了壓力釋放閥的動態特性，并為正確選用壓力釋放閥提供了依據。

　　圖1壓力釋放閥結構

　　1-安裝法蘭；2-密封墊；3-膜盤；4-密封墊；5-密封墊；6-外罩；7-彈簧；8-動作指示桿；

　　9-報警開關；10-手推復位桿；11-螺栓；12-螺栓；13-襯套；14-放氣塞；15-揚旗桿

　　開啟壓力是指釋放閥的膜盤跳起，壓力釋放閥 YSF9-55/50KJ油連續排出時，膜盤所受到的進口壓力。在OLTC油室內部發生故障時，壓力急劇上升，釋放閥膜盤所受的壓力達到或超過開啟壓力，膜盤開啟時間應不大于2ms。帶有機械信號標志的釋放閥開啟后，標志桿應明顯動作。釋放閥關閉時，標志桿仍應滯留在開啟后的位置上，然后手動復位。裝有信號開關的信號接點應可靠地切換并自鎖，然后由手動復位。

　　關閉壓力指的是釋放閥的膜盤重新接觸閥座或開啟高度為零時，膜盤所受到的進口壓力，即通過密封裝置的泄露停止時的壓力。關閉壓力值約為開啟壓力的半值。在OLTC正常變換操作時，油室內部工作壓力不應超過釋放閥的關閉壓力。否則，壓力釋放閥的壓力釋放可能緩慢進行，發出“嘶嘶”的泄氣聲音，此時動作指示桿會稍微凸起，揚旗桿或報警開關可能不動作。壓力釋放閥 YSF9-55/50KJ

每個閥門上都安裝了一個金屬圖表，詳細說明了剪切銷的選擇規格

硬化不銹鋼閥桿和襯墊接頭提供耐腐蝕性

PRV安全閥部件可與Cameron型剪切安全閥部件互換

+/- 10%準確度

主要和次要修理工具包以及個別零件

美國Oteco壓力釋放閥(PRV)技術參數：

模型：Oteco泄壓閥(PRV)。

尺寸：2英寸和3英寸。

壓力：范圍從125到10,000 psi。

流動面積：1.3至4.2平方英寸。

服務類型：標準，酸性氣體和水驅。

溫度：-20°F至250°F。

連接：螺紋，聯盟和法蘭。
