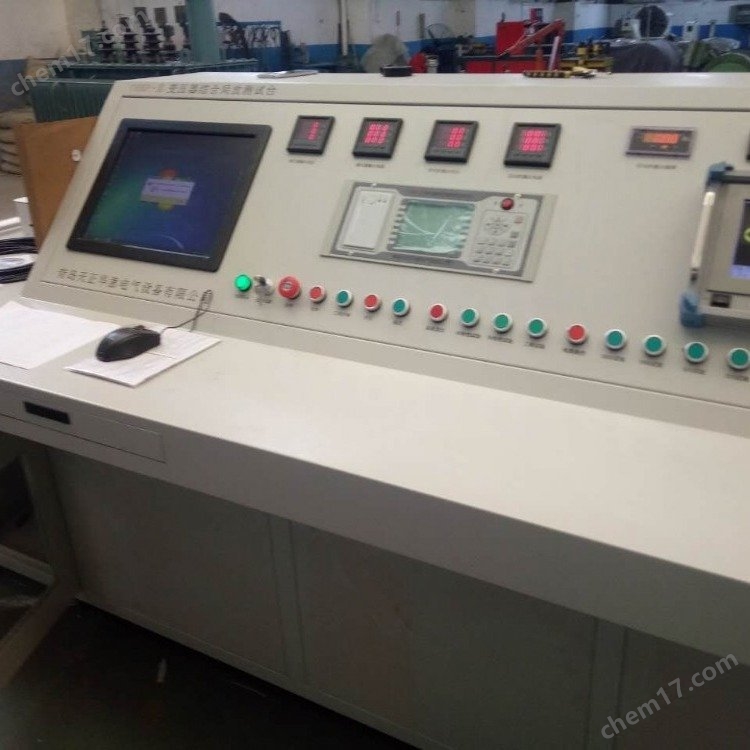

變壓器綜合局放測試臺 變壓器局部放電測試臺 變壓器測試臺

　　電話

　　數據監測采用國際標準的全數據監測，采用高精度功率分析儀測量，保證了數據的準確性，該功率分析儀為我公司自主研發，自行生產，已經成功運行在變壓器質量檢測中心。

　　2．系統保護采用軟件及硬件以及系統互鎖等多重保護，臺體采用分體式設計，控制部分采用一次線路和二次控制線路分開設計，大大提高了對試驗人員、被試產品的安全性。

　　3．本系統采用三表法試驗原理，互感器為三只0.05級的單相獨立系統，大大提高了試驗的穩定性和試驗精度。（目前市場多采用兩只互感器，只可兩表法測量）。

　　4．在試驗升壓情況下，由于感應式調壓器由電機與蝸輪蝸桿傳動，在調壓過程中有很大的慣性，特別是在做工頻耐壓和空載試驗時，試驗電壓很難控制。我司采用變頻調速的方式，電機速度可以人為隨意調節快慢。大大提高了工作效率以及試驗數據的準確性。

　　5．本系統電壓等級設定為10kV，變壓器的修理之后的大修出廠試驗。

　　6．本系統也可以進行變壓器諧波分析試驗。（空負載特性測試儀具備此功能）。

　　 統互鎖等多重保護，臺體采用分體式設計，控制部分采用一次線路和二次控制線路分開設計，大大提高了對試驗人員、被試產品的安全性。

　　3．本系統采用三表法試驗原理，互感器為三只0.05級的單相獨立系統，大大提高了試驗的穩定性和試驗精度。（目前市場多采用兩只互感器，只可兩表法測量）。

　　4．在試驗升壓情況下，由于感應式調壓器由電機與蝸輪蝸桿傳動，在調壓過程中有很大的慣性，特別是在做工頻耐壓和空載試驗時，試驗電壓很難控制。我司采用變頻調速的方式，電機速度可以人為隨意調節快慢。大大提高了工作效率以及試驗數據的準確性。

　　5．本系統電壓等級設定為10kV，變壓器的修理之后的大修出廠試驗。

　　6．本系統也可以進行變壓器諧波分析試驗。（空負載特性測試儀具備此功能）。

　　2.1例行試驗

　　2.1.1 所有變壓器都必須接受的試驗稱為例行試驗，也稱出廠試驗。它對檢驗與控制每一臺變壓器質量至關重要，其試驗項目包括：

　　2.1.2 變壓器繞組電阻測量。

　　2.1.3 變壓器電壓比測量和聯結組標號檢定。

　　2.1.4 變壓器短路阻抗和負載損耗的測量。

　　2.1.5 變壓器空載電流和空載損耗的測量。

　　2.1.6 變壓器外施工頻耐壓試驗。

　　2.1.7 變壓器絕緣電阻試驗。

　　2.2型式試驗

　　2.2.1 型式試驗是在有代表性的變壓器產品上進行的試驗，用以驗證變壓器是否滿足標準所規定的要求，從而證明同類產品或同系列產品是否達到了標準的要求，這些要求是例行試驗所不包括的

　　特殊試驗不同于例行試驗和型式試驗，是制造廠和用戶通過協商而決定做的試驗，有的只要求提供一個測量數據，而不規定判斷標準，有的因特別困難，需花費巨大人力財力，只好作為特殊試驗項目。

　　2.2.2 特殊試驗項目

　　u 暫態電壓傳輸特性測定

　　u 三相變壓器零序阻抗測量

　　u 短路試驗

　　u 聲級測量

　　u 空載電流諧波測試（選項）

　　2.3變壓器試驗室綜合試驗系統設計規范：

　　2.4.1系統操作簡潔，安全可靠

　　u 整套試驗系統兼顧了試驗人員的安全性及設備運行的可靠性。

　　u 各種過電壓、電流保護功能齊全。

　　u 空間布局合理，布線清晰整潔。

　　2.4.2系統工作高效率

　　外接線統一布置，盡量避免人工接線，換線時只在試驗臺上用控制按紐進行自動切換完成。

　　2.4.3系統人性化操作

　　充分利用了機械與電氣互鎖的功能，有效防止誤動作情況的發生，也就是說如果不按照安全程序操作，系統會拒絕啟動，從而有效保護人身及設備的安全。

　　2.4.5系統測量度高

　　本系統測量儀器、儀表、測量互感器精度均高于標準要求。
