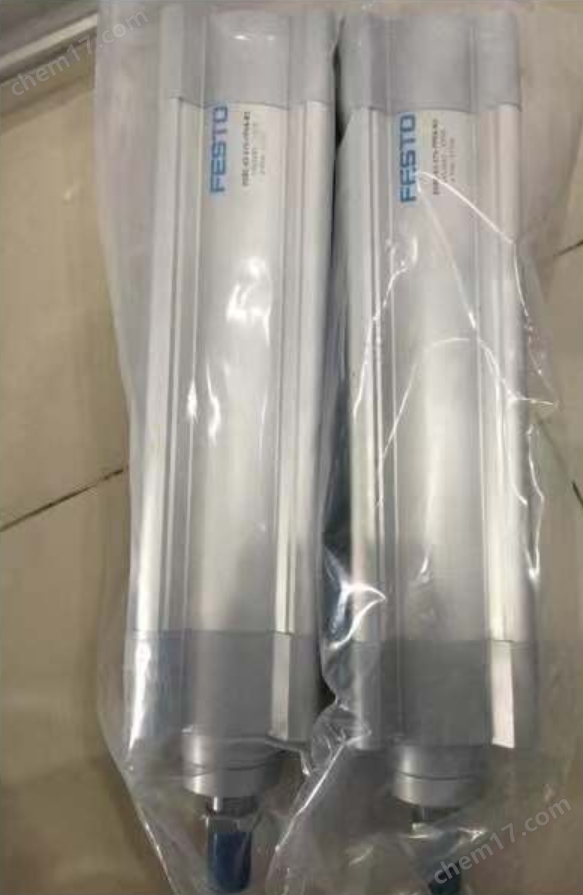

FESTO 費斯托圓形氣缸 DSNU 是一款應用廣泛的氣動執行元件，以下將從其結構特點、工作原理、性能參數、應用領域等維度展開詳細介紹：

結構特點圓形設計：采用圓形結構，相比其他形狀的氣缸，更加緊湊，能夠節省安裝空間，尤其適用于空間狹窄的工作環境3。

多種部件材質：缸筒通常采用高合金不銹鋼材質，具有良好的耐腐蝕性和耐磨性，能夠適應惡劣的工作條件；活塞桿采用高合金鋼制成，強度高、剛性好，確保了氣缸的輸出力和運動精度；蓋子材料為精制鋁合金，質量輕且具有一定的強度；密封件則選用 NBR、TPE-U (PU) 等材料，密封性好，摩擦系數低，可延長氣缸的使用壽命1。

多種緩沖形式：有彈性緩沖環 / 墊、PPS 緩沖等多種緩沖形式。如 PPS 緩沖無需調節螺絲，空氣沿著縱向溝槽排出，可確保氣缸動態、平穩地運行至終端位置，自調節性能好，能適應負載和速度的變化，縮短調試時間，延長使用壽命5。

工作原理4：將壓縮空氣或氣體送入氣缸內部，當氣缸內部的氣壓上升時，氣壓推動活塞向外移動，產生推力，實現活塞桿的伸出動作；當需要活塞桿縮回時，通過控制氣體的排出，使活塞在另一側氣壓或彈簧力、自重等作用下返回，從而完成往復直線運動，把壓縮氣體的壓力能轉換為活塞運動的動能，借以做功。

性能參數工作壓力：一般工作壓力范圍在 0.1MPa 至 1MPa 之間，部分型號可承受更高壓力，如 1bar 至 10bar，能夠滿足不同應用場景的需求16。

工作介質：通常使用壓縮空氣作為工作介質，且要求壓縮空氣符合 ISO 8573-1:2010 (7:4:4) 標準，也可用潤滑介質工作，但之后須一直使用潤滑介質1。

環境溫度：適用的環境溫度范圍一般為 - 20°C 至 80°C，具有較好的溫度適應性1。

行程范圍：提供了多種行程選擇，從較短的行程到較長的行程都有，如 DSNU-10-60-P-A 的行程為 60mm，DSNU-32-125-P-A 的行程則為 125mm，可滿足不同工作任務的要求36。

理論力值：在不同的活塞直徑和工作壓力下，氣缸能夠產生不同的理論力值。例如，DSNU-32-125-P-A 在 6bar 壓力下，前進行程的理論力值為 482.5N，返回行程的理論力值為 415N6。

產品優勢安裝便捷：安裝位置可選，具有多種安裝方式，還可通過一個中心螺紋將 DSNU-S 圓形氣缸固定在活塞桿側面，節省安裝成本，且易于操作，安裝和調試都極其簡單2。

位置檢測方便：可以通過接近開關方便地檢測活塞的位置，為控制系統提供反饋信號，實現精確的位置控制1。

使用壽命長：設備磨損率低，所用材料和精密的制造工藝使得 DSNU 派生型經久耐用，其耐腐蝕的不銹鋼活塞桿上裝有低磨損密封件，為確保低摩擦以實現較長的使用壽命提供有力保障2。

應用領域工業自動化生
