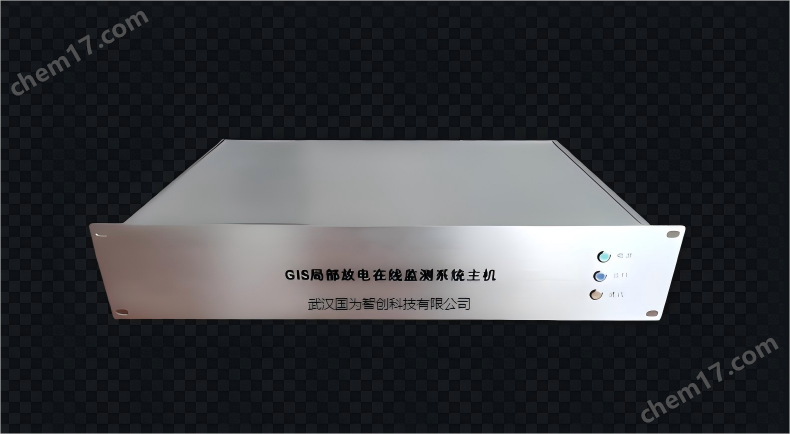

國為智創 GWZC200系列局放在線監測系統

      局放在線監測系統是應用于變電站、輸電線路及配電網絡的關鍵智能化運維裝備，通過對變壓器、GIS（氣體絕緣開關設備）、開關柜、電纜終端等核心設備的局部放電（PD）信號進行實時、連續、多維度感知與分析，精準捕捉早期絕緣劣化隱患，實現電網運維模式從"故障后檢修"向"預測性維護"的戰略轉型。

一、核心技術體系與功能架構

1、多傳感融合檢測層

       全息感知能力：分布式部署高頻電流互感器（HFCT）、特高頻天線（UHF）、超聲波探頭（AE）、暫態地電波（TEV）等傳感器，協同捕捉傳導電信號、電磁輻射波、機械振動波及表面放電脈沖。

       智能降噪技術：采用自適應相位開窗、小波閾值去噪、脈沖波形指紋分析算法，在復雜電磁環境中分離真實放電信號，靈敏度達±2pC，定位≤0.5米。

2、邊緣智能診斷層

       實時計算引擎：在就地監測單元（IED）內置AI診斷模塊，基于PRPD（相位分辨放電圖譜）、PRPS（相位分辨脈沖序列）多維度特征，識別7類典型放電模式（如懸浮放電、放電、內部氣隙放電等）。

       動態預警機制：建立放電量、脈沖重復率、趨勢指數（TI）三重閾值模型，實現"異常-預警-緊急"三級報警，響應延遲＜3秒。

3、云端決策支持層

       數字孿生映射：在云平臺重構設備虛擬模型，融合局放數據、巡檢記錄、負荷工況，實現絕緣狀態動態評估與壽命預測。

       智能輔助決策：通過聚類分析、決策樹算法生成故障風險圖譜與檢修策略，自動推送《設備健康診斷報告》及維護建議。

二、系統級核心價值

       全時域防御體系：7×24小時無盲區監測，發現潛伏期隱患（如電纜接頭缺陷）較傳統預防性試驗提前6-12個月。

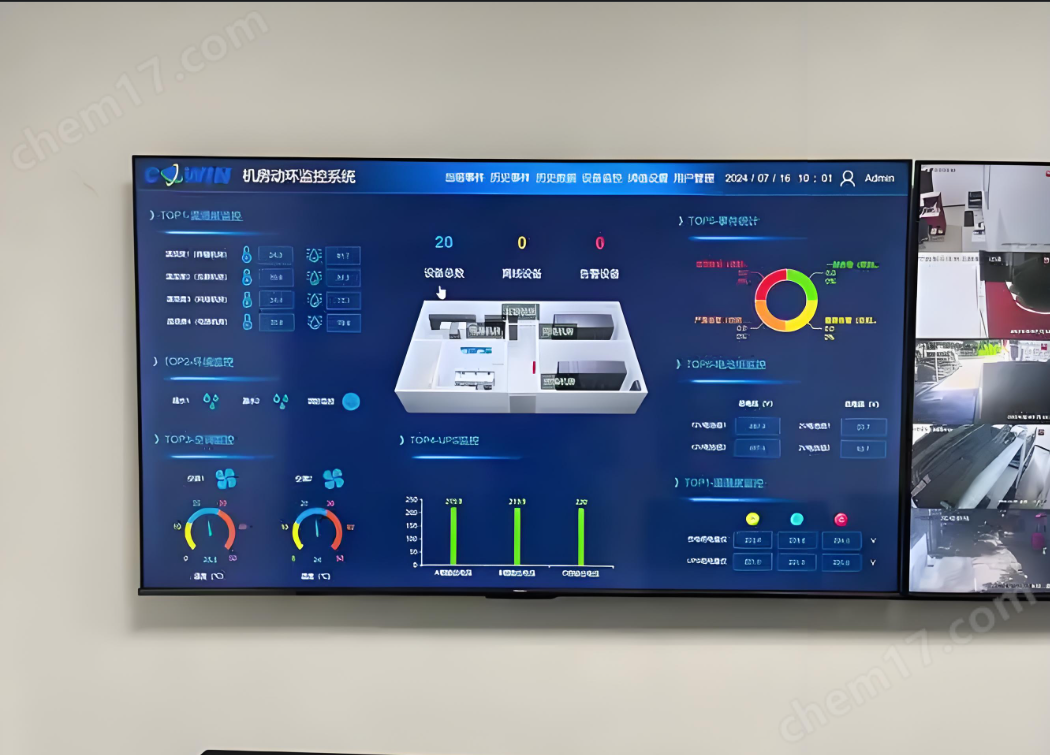

       多級協同管理：支持省/市/站三級管控架構，萬級設備接入能力，可在調度中心全局查看各站設備健康狀態熱力圖。

       安全閉環管控：滿足IEC 62443-3工業信息安全標準，從傳感終端到云端全鏈路加密，內置防火墻與訪問控制策略。

       經濟性革命：減少40%計劃停電試驗，延長設備壽命＞15%，單次故障預警可避免數百萬級事故損失。

三、工程應用場景

       變壓器： 監測套管末屏、繞組變形引發的放電；

       GIS： 識別腔體內部微粒懸浮或絕緣子表面爬電；

       開關柜： 預警母線連接松動或電纜終端局放；

       電纜隧道： 定位長距離線路中的局部絕緣損傷點。

       局放在線監測系統已通過國網電科院型式試驗認證，并在特高壓換流站、城市核心變電站實現規?；渴?，成為構建新型電力系統"狀態全面感知、風險精準管控"能力的重要數字基礎設施。
