ME-Messsysteme傳感器K3A100 20kN/60kN

ME-Messsysteme傳感器K3A100 20kN/60kN用于新能源汽車電池模組壓裝

Me?systeme GmbH自1995年起開始生產用于力、應變和扭矩測量的傳感器和評估電子裝置。專注于應變片（strain-gauge）技術，覆蓋從傳感器設計、貼片工藝到高精度評估電子設備的完整鏈條，可為研發、質保及產線自動化提供高可靠的力、扭矩、加速度、位移測量解決方案。

主要產品:

ME傳感器

ME力傳感器

ME扭矩傳感器

ME多軸傳感器

ME測量放大器

ME傳感器K3A100 20kN/60kN

量程范圍 x/Fy: ±20kN, Fz: ±60kN 覆蓋協作機器人抓?。?/span>20kN）至沖壓裝配（60kN）場景非線性度 ≤±0.1% F.S. 保障高精度力控（如手術機器人＜1N誤差）

串擾誤差 ≤±0.5%（出廠預補償） 多軸耦合干擾較低，無需二次補償矩陣

過載能力 150% F.S.（安全緩沖） 抵御突發沖擊（如汽車裝配誤操作）

固有頻率 ＞2.2 kHz（Z軸） 高頻動態力捕捉（如機器人碰撞檢測）

防護等級 IP65（防塵防水噴射） 耐受工業環境油污/冷卻液侵蝕

鈦合金彈性體：一體加工十字梁結構，消除焊接應力集中點

全橋應變計布局：每軸4組120Ω應變片，溫度漂移＜0.005%/K

原點定位：測量基準點位于上安裝面幾何中心

出廠預校準：包含6×6誤差補償矩陣，串擾抑制至＜0.5%

無矩陣運行：即使未加載補償算法，串擾仍＜2%

彎矩防護：最大允許彎矩 Mx/My=400Nm, Mz=800Nm

杠桿臂計算：外力作用點距原點距離 L≤10cm

型號示例：

ME傳感器K3A100 20kN/60kN

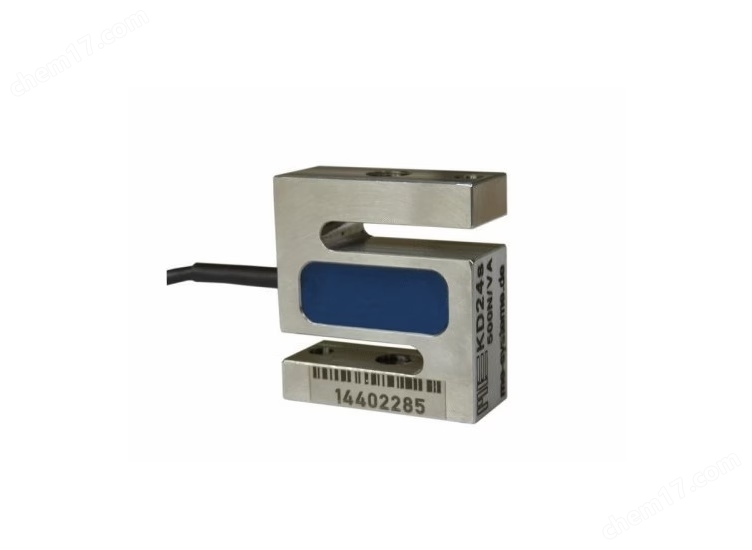

ME傳感器KD24s 10N

ME傳感器KD24s 50N

ME傳感器KD40s 20N

ME傳感器KD40s 1kN

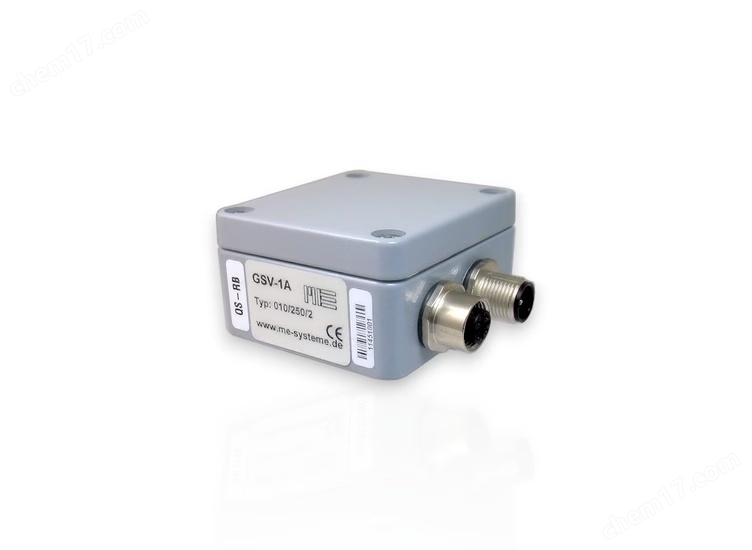

ME傳感器GSV-1A 4-20/250/2/M12

ME傳感器GSV-1A 010/250/2

ME傳感器SX50-750

ME傳感器GSV-1A 010/250/3,5

ME傳感器GSV-1H 010/250/2

ME傳感器GSV-11H, 0-10/20/2/24

ME傳感器GSV-11H 010/20/2

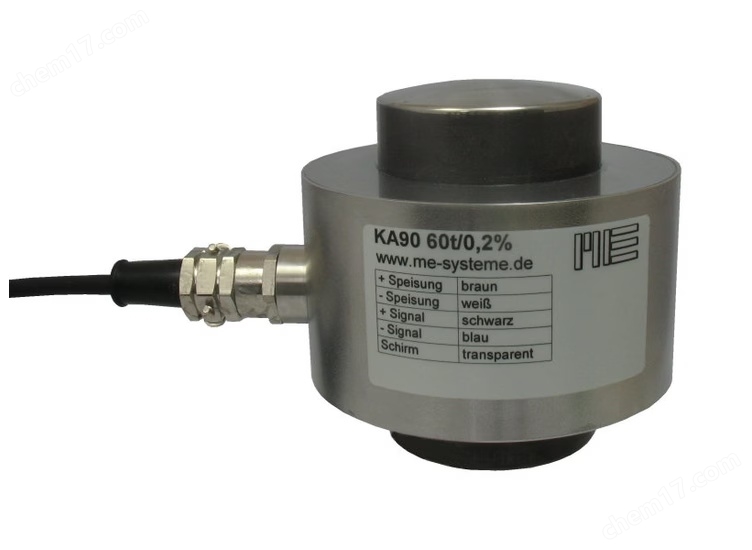

ME傳感器KA90 28t
