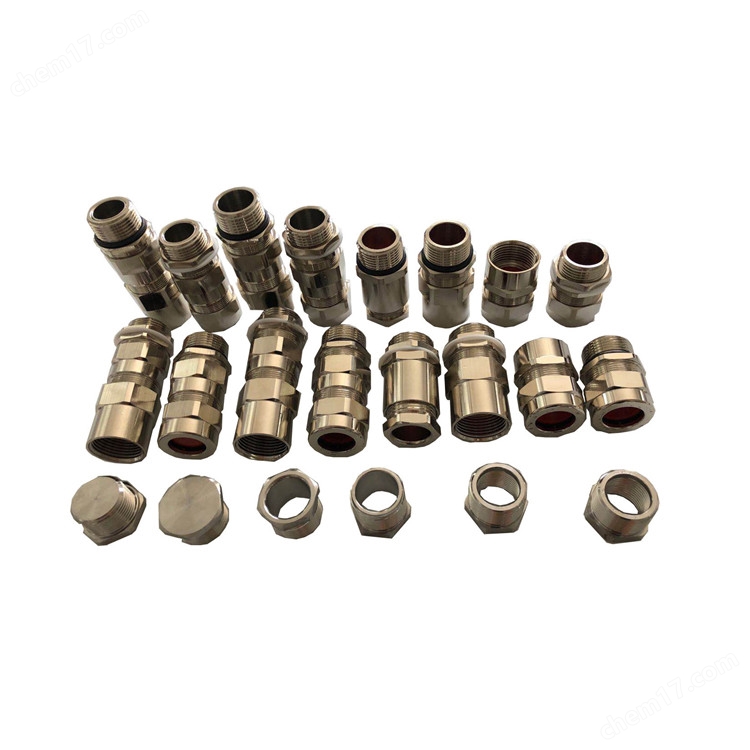

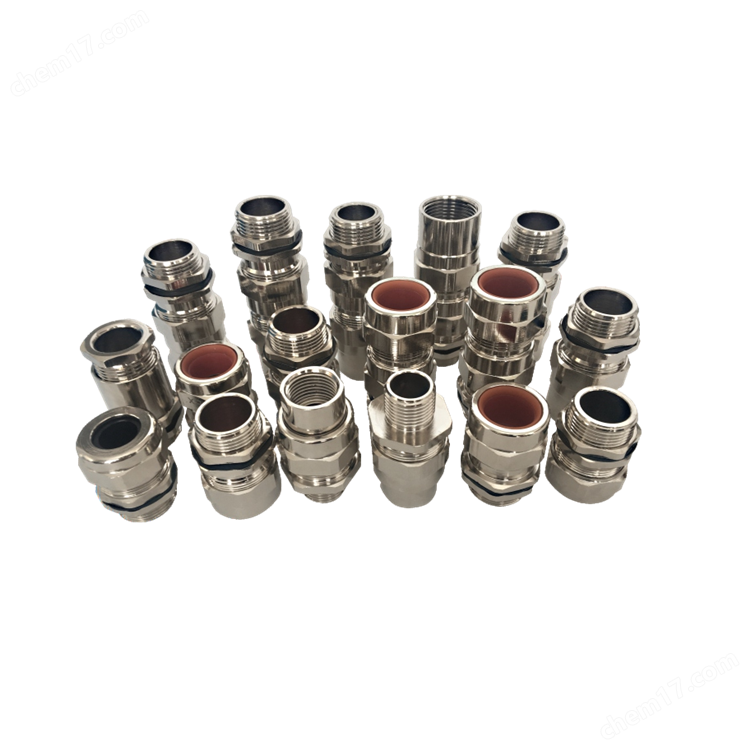

BDMBTL碳鋼防爆電纜夾緊單雙密封接頭
- 公司名稱 依客思防爆科技有限公司
- 品牌 EKS/依客思
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/7/17 11:13:50
- 訪問次數 15
聯系方式：樂云17771602393 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 化工,石油,能源,鋼鐵/金屬,電氣 |
|---|
一、BDMBTL碳鋼防爆電纜夾緊單雙密封接頭功能與結構
?防爆性能?
· 通過隔爆結構（接合面間隙≤0.1mm，螺紋嚙合≥5扣）和雙道密封系統（壓縮量30%-40%，V型+O型復合結構）實現防爆，符合Exd IIC Gb認證標準?。
· 主體材質為ASTM A105碳鋼，表層鍍鋅或噴涂防銹層，增強耐腐蝕性?。
?鎧裝適配性?
· 內置鎧裝卡環及隔爆襯套，專為鋼帶/鋼絲鎧裝電纜設計，提升抗拉強度與防護等級（IP66/IP68）?。
· 采用填料函密封（熱塑性橡膠或氟橡膠），適應-40℃至+120℃環境溫度?。
二、BDMBTL碳鋼防爆電纜夾緊單雙密封接頭技術參數與選型
?規格與連接方式?
?參數? | ?典型值? |
管徑范圍 | DN15-DN100 (1/2"至4")?1011 |
螺紋制式 | G管螺紋、NPT螺紋、M公制螺紋?610 |
工作壓力 | ≤25MPa（輕載系列）?12 |
?
?結構類型與選型參數?
?類型? | ?適用場景? | ?結構特點? | ?典型型號? |
?單層密封? | 非鎧裝電纜、增安型外殼 | 工程塑料/金屬殼體，位移式夾緊裝置 | BDM-I、BDM-II9 |
?雙層密封? | 鎧裝電纜、高腐蝕環境 | 不銹鋼材質，雙密封圈設計，防水防塵更強 | BDM-III、BDM-G913 |
?填料函密封? | 特殊電纜（如礦物絕緣電纜） | 采用耐高溫填料密封，適應電纜變形 | BDM-VII、BDM-H56 |
?選型關鍵參數?：
· ?電纜直徑?：如BDM-II適用Φ8–40mm電纜；
· ?螺紋規格?：G（英制）、M（公制）、NPT（美制）螺紋接口；
· ?防護等級?：IP66/IP68（防水防塵）；
· ?溫度范圍?：密封材料耐溫需高于設備最高溫度20K。
材質對比?
· ?碳鋼?：成本低、強度高（屈服強度≥355MPa），但需鍍層防腐?。
· ?不銹鋼?：耐腐蝕性強，適用于高腐蝕環境（如海洋平臺）?。
三、應用與安裝規范
?適用場景?
· 石油開采、化工煉油、可燃性粉塵場所（如煤礦）的電纜固定與密封?。
· 需匹配設備螺紋制式，避免安裝不兼容?。
?安裝要點?
· 由持證人員操作，緊固件需鎖緊，接地線采用黃綠絕緣導線?。
· 鎧裝層需通過卡環壓緊，密封圈壓縮量控制在30%-40%?。
?注?：非鎧裝電纜需選用單密封接頭（如BQM-II型），鎧裝電纜必須采用雙密封結構（如BDM-H系列）?。
