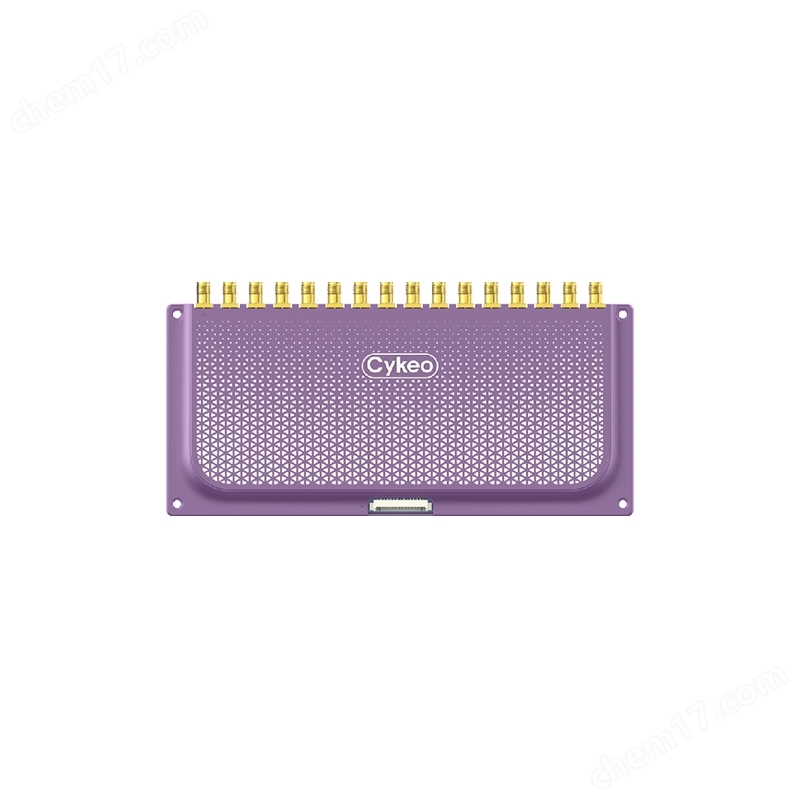

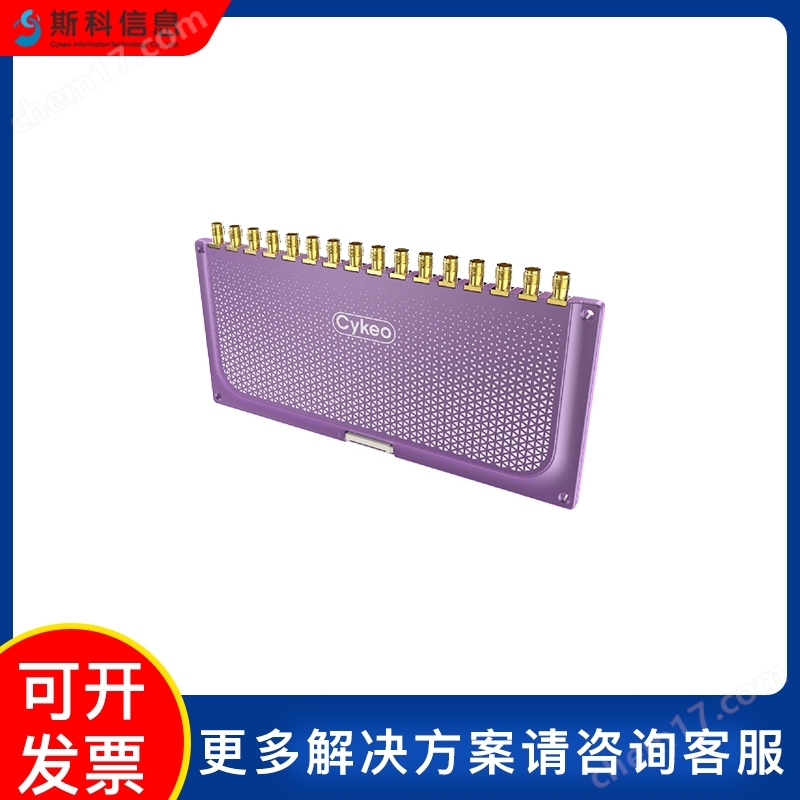

CK-M16L RFID十六通道讀寫??於鄻?biāo)簽識別通道模組
參考價 | ¥1200-¥2500/件 |
- 公司名稱 深圳市斯科信息技術有限公司
- 品牌Cykeo
- 型號CK-M16L
- 所在地深圳市
- 廠商性質生產廠家
- 更新時間2025/7/17 11:43:33
- 訪問次數 9
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 醫療衛生,食品/農產品,航空航天,汽車及零部件 |
---|
一、產品介紹
RD-M16L超高頻RFID讀寫模塊是小型化的UHF RFID 讀寫器 ,集成了模擬射頻前端與基帶數字信號處理模塊等功能;用戶只需要在模塊的基礎上作電源處理即可,可以很方便的通過API函數庫控制模塊工作適合各種應用場景用戶開發。該模塊支持固件升級,可滿足協議擴展和功能擴展的應用需要。
二、產品特點
1. 支持多種協議:ISO 18000-6C/EPC C1G2 、 ISO 18000-6B、國標GB/T29768-2013(可拓展支持)。
2. 密集讀?。憾丝谳敵?/span>33dBm,可根據需要設置功率,可應對非常密集的使用環境,多標簽識別算法,每秒可識別超過400張以上。
3. 能夠定頻或跳頻工作。
4. 輸出功率可調,調節步進:1dBm。
5. 支持標簽數據過濾、支持防碰撞協議、支持多標簽識別。
6. 全頻段、大功率、靈敏度高、功率準、零配置即可獲得性能。
三、規格參數
主要規格參數 | |
產品型號 | RD-M16L |
性能參數 | |
頻率范圍 | 840MHz~960MHz(可調節) |
空口協議 | EPC C1G2、ISO18000-6B/C、GB/T29768-2013(可選配) |
功能特點 | 支持密集讀寫、多標簽識別、支持標簽數據過濾、支持RSSI:可感知信號強度 |
通道數 | 16通道 |
RF輸出功率(端口) | 33dBm±1dBm(MAX) |
輸出功率調節 | ±1dBm |
前向調制方式 | DSB-ASK、PR-ASK |
連續讀標簽距離(讀EPC碼) | 0-10米,連續讀100次,讀取成功率大于95%(無干擾環境) |
連續寫標簽距離(寫EPC碼) | 0?4米(與標簽芯片性能有關),連續寫100次,寫成功率大于90% |
標簽識別速度 | >400次/秒 |
通訊口 | TTL串口 |
物理接口 | 15PIN端子 1.25mm間距 |
讀卡功耗 | (33dBm):8W |
物理參數 | |

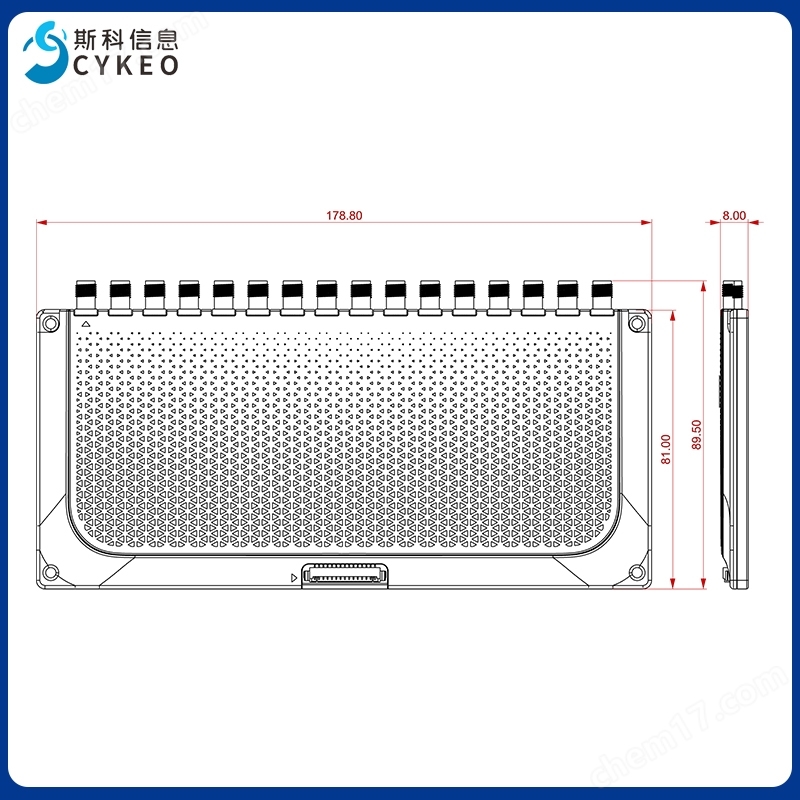

外觀尺寸 | 178.8*89.5*8mm |
外殼材質 | 鋁型材外殼 |
安裝方式 | 通過四個螺絲孔固定 |
電源 | |
工作電壓 | 5V 4A |
操作環境 | |
工作溫度 | -20°C~+70°C |
儲存溫度 | -40°C~+85°C |
工作濕度 | <95% (+25°C) |
四、接口定義
GND | 供電負極,接地 |
GND | 供電負極,接地 |
3.7V-5V DC | 供電正極,直流 |
3.7V-5V DC | 供電正極,直流 |
GPIO-3 | GPO信號輸出 |
GPIO-4 | GPO信號輸出 |
GPIO-1 | GPI信號輸入(例:紅外) |
BUZZ | 蜂鳴 |
UART_RXD | TTL串口接收 |
UART_TXD | TTL串口發送 |
USB_DM | USB數據負信號 |
USB_DP | USB數據正信號 |
GPIO-2 | GPI信號輸入(例:紅外) |
EN | EN模塊使能信號,高有效 |
GPIO-5 | GPO信號輸出 |
