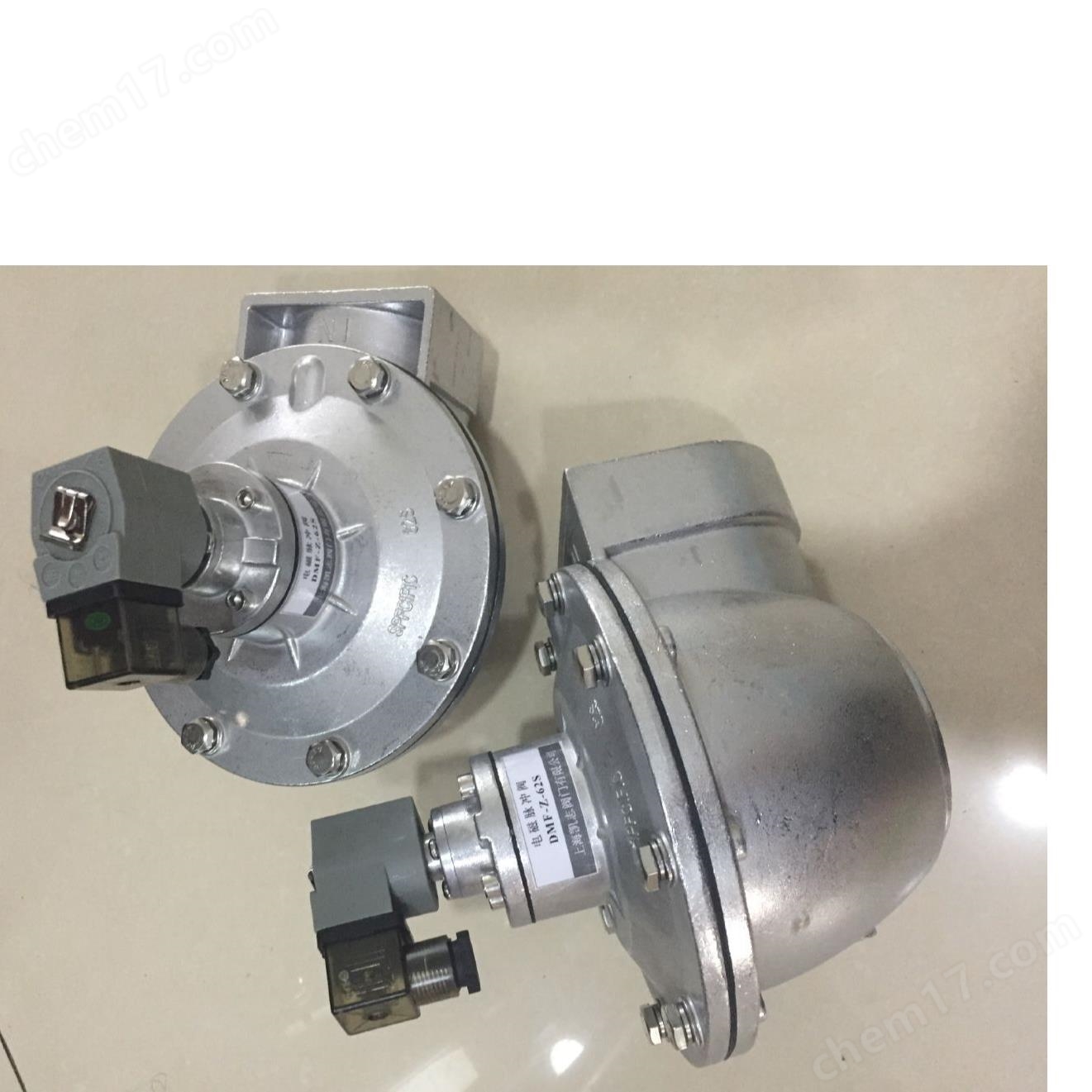

DMF-Y-76S脈沖電磁閥 淹沒式AC220V|DC24V
淹沒式脈沖閥工作原理
電磁脈沖閥的氣腔由膜片分成前、后兩個氣室,當氣腔內充氣時,壓縮空氣經節流孔進入后氣室,后氣室的壓力將膜片封堵閥的輸出端,使電磁脈沖閥關閉。脈沖噴吹控制儀的電信號驅動電磁先導頭的動鐵芯移動,從而打開后氣室放氣孔,后氣室快速失壓使膜片后移,壓縮空氣通過閥的輸出端噴射,使電磁脈沖閥開啟。脈沖噴吹控制儀電信號終止,電磁先導頭的動鐵芯返回封堵后氣室放氣孔,后氣室壓力快速回升使膜片又封堵閥的輸出端,使電磁脈沖閥關閉
安裝方法
1.25,40S Y 型電磁脈沖閥與分氣箱(氣包)安裝時,先將連接管穿過分氣箱與閥體直接螺紋連接,螺紋連接處均應使用密封填料(密封膏或生料帶),保證可靠密封,安裝時分氣箱、連接管和電磁脈沖閥內應清潔無雜物,安裝完畢后應作氣壓試驗。
2.50S,62S ,76S Y 型電磁脈沖閥與分氣箱(氣包)安裝時,先將連接管固定在分氣箱上,再把閥體套在連接管上,(為了安裝方便,可先在連接管上適當潤滑)然后用螺栓固定在分氣箱上。
3.Y 型電磁脈沖閥都配有分氣箱密封墊,安裝時請注意分氣箱表面平整,密封墊定位正確,每個緊固螺栓均勻擰緊。
4.Y 型電磁脈沖閥輸出口與除塵器噴吹管外徑配合尺寸及閥間***小安裝中心距見表1、2 所示。
5.電磁脈沖閥的電源插頭應與脈沖控制儀輸出線相連接。閥線圈上的專用插頭有三個插孔,有“ 〨 ”符號的接地線,用戶按有關規程決定是否接地(電壓小于36V 時可不接地,大于36V 時應接地),另兩個線圈電源插腳,分別與脈沖噴吹控制儀對應的端子和公共線端子相連接。
