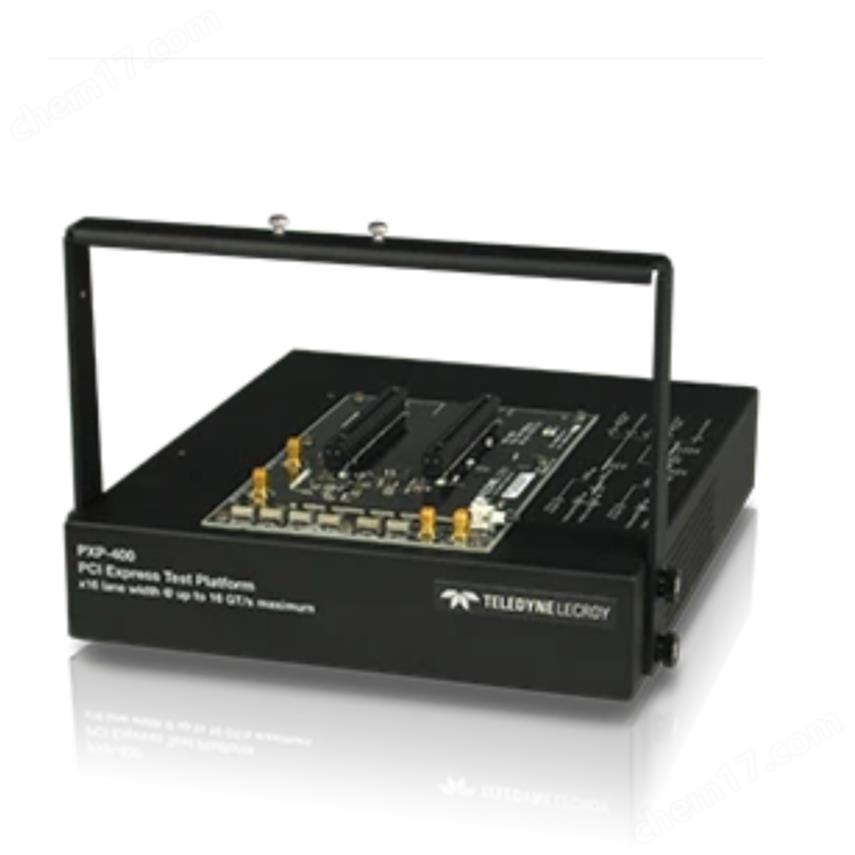

6.x/5.0/4.0/PXA500A或400A PCI Express 主機仿真器平臺系列

VIAVI Xgig 1000 PCIe 協議分析儀

本公司7月22日11點40分報道：VIAVI Xgig 1000PCIe協議分析儀準確捕獲所有數據線速率的解決方案@技術新聞

產品描述

Teledyne LeCroy提供廣泛的PCI Express協議分析儀平臺（Summit M616、Summit T516、Summite T54、Summit M5x、Summit T416、SummitT48、SummitT3-16、Summitt3-8、Summit-T34、SummitT28和SummitT24）。Summit M616、T516、T54和M5x是Teledyne LeCroy的產品，支持PCIe和CXL規格。Summit T6.0、T416、T48和T34-3是Teledyne LeCroy的中端協議分析儀。這些協議分析器大量用于SSD和計算機存儲分析、測試和合規性。Summit T16和T28適用于在PCIe 2.0上進行開發和測試的入門級協議分析工具。

適用于PCIe 616和CXL的Summit M6.0協議分析器是高性能的平臺。它以高達64 GT/s的數據速率提供了對x16、x8、x4、x2和x1的雙向支持。憑借64GB的跟蹤內存，它提供了足夠的容量來分析和記錄大量PCI Express數據流。

適用于 PCIe 516 和 CXL 的 Summit T5.0 協議分析儀是性能很高的平臺。 它以高達 16GT/s 的數據速率提供對 x8、x4、x2、x1 和 x32 的雙向支持。 憑借 256GB 的跟蹤內存，它提供了足夠的容量來分析和記錄廣泛的 PCI Express 數據流。

適用于 PCIe 54 和 CXL 的 Summit T5.0 協議分析儀是一個高性能平臺。 它以高達 4 GT/s 的數據速率提供對 x2、x1 和 x32 的雙向支持。 憑借 64 GB 的跟蹤內存，它提供了足夠的容量來分析和記錄廣泛的 PCI Express 數據流。 兩個 Summit T54 系統可以連接在一起以實現 8GT/s 的完整 x32 通道。

適用于 PCIe 5 和 CXL 的 Summit M5.0x 協議分析儀以高達 8 GT/s 的數據速率全面支持 xx4、x2、x1 和 x32。 憑借 128GB 的跟蹤內存，它提供了足夠的容量來分析和記錄廣泛的 PCI Express 和 CXL 數據流。 它還可以獲得 PCIe 4.0 和 NVMe 功能的許可，用于在線調試。 在這種特殊的內聯模式下，它將支持 x16、x8、x4、x2 和 x1 的協議捕獲和分析，數據速率高達 16 GT/s。

我們推薦使用 Summit T416 協議分析儀雙向支持 x16、x8、x4、x2 和 x1，數據速率高達 16 GT/s。 憑借 128GB 的跟蹤內存，它提供了足夠的容量來分析和記錄大量的 PCI Express 數據流。

我們推薦使用 Summit T48 協議分析器雙向支持 x8、x4、x2 和 x1，數據速率高達 16 GT/s。 憑借 64GB 的跟蹤內存，它提供了足夠的容量來分析和記錄大量的 PCI Express 數據流。

我們推薦使用 Summit T3-16 協議分析器雙向支持 x16、x8、x4、x2 和 x1，數據速率高達 8 GT/s。 憑借 8GB 的跟蹤內存，它提供了足夠的容量來分析和記錄大量的 PCI Express 數據流。

我們推薦使用 Summit T3-8 協議分析器雙向支持 x8、x4、x2 和 x1，數據速率高達 8 GT/s。 憑借 4GB 的跟蹤內存，它提供了足夠的容量來分析和記錄大量的 PCI Express 數據流。

Summit T28 是嵌入式系統監控和分析的理想選擇，它是一款體積更小、性價比更高的 PCI Express 協議分析儀，適用于 8GT/s 的 x5 通道。 雖然所有 Summit 分析儀都支持 NVM Express、SATA Express 和 SCSI Express 等 PCIe 存儲協議，但 Summit T34 以小巧便攜的外形、x4 通道寬度和 32 GB 內存的深度記錄緩沖區解決了 PCIe 存儲分析問題。 對于便攜性和易用性，Summit T24 協議分析儀提供對 1/4GT/s 的x2.5-x5通道的分析支持。 Summit T24 是 Teledyne LeCroy 優化和低成本的分析儀，用于分析 PCIe 2.0 插件板。

所有產品 Summit 分析儀平臺使用專有的 PCI Express 連接器進行探測。 Teledyne LeCroy 擁有種類最多的基于 PCIe 的內插器和探測解決方案。 Teledyne LeCroy 的 PCI Express 協議分析器解決方案采用非侵入式和透明探測技術，從而允許不改變的數據傳遞。 此外，它利用直觀而強大的 Teledyne LeCroy 的 Trace 專家軟件系統，嵌入對 PCI Express 協議層次結構和復雜性的深刻理解，并以豐富多彩、直觀且易于使用的圖形顯示向用戶展示這些知識，使用戶能夠快速捕獲和驗證 PCI Express 產品設計。 這些分析器使 IP、半導體、交換機、軟件和系統開發商以及附加卡供應商能夠快速識別協議違規并最終減少開發和調試時間。

開發人員可以使用 Teledyne LeCroy 的 PCI Express 協議解決方案輕松捕獲和解碼 PCI Express 事務層數據包 (TLP)、數據鏈路層數據包 (DLLP) 和低級鏈路流量，包括訓練序列和跳過有序集。 檢測到的一些錯誤包括： 8b/10b 錯誤，例如無效符號和不正確的運行差異； CRC錯誤； 空閑數據錯誤； 和 EDB（數據包結束錯誤）錯誤。 它們還提供拆分事務的詳細顯示，將從一個 PCI Express 端點傳輸?shù)恼埱笈c從鏈路另一端的端點接收的完成相關聯。

Teledyne LeCroy 以其技術專業而聞名。 客戶在開發初期就開始依賴 Teledyne LeCroy 支持協議，而這些工具是不可少的。

訓練器

PCI Express 訓練器可以生成 PCI Express 事務、觀察行為并執行壓力測試和合規性測試。 Summit Z516 支持 PCIe 5.0 規范（“Gen5”）。 Summit Z516 訓練器支持高達 x16 的通道寬度，數據速率為 32 GT/s。 作為完整的解決方案，Summit 系列產品為您提供了記錄（捕獲）實時流量、修改流量，然后使用訓練器回放準確的數據流或“腳本”的能力。

合規性

Teledyne LeCroy 提供集成的自動化合規性測試系統，包括 Summit Z416 和測試平臺，經 PCI-SIG 批準，作為標準工具，適用于同時使用 PCIe 3.0 和 4.0 規范的開發人員進行合規性測試。 此外，Summit Z3-16 訓練器是獲準運行 UNH-IOLs NVM Express 一致性測試的工具。 NVM Express Integrators 測試需要完成這些測試。
