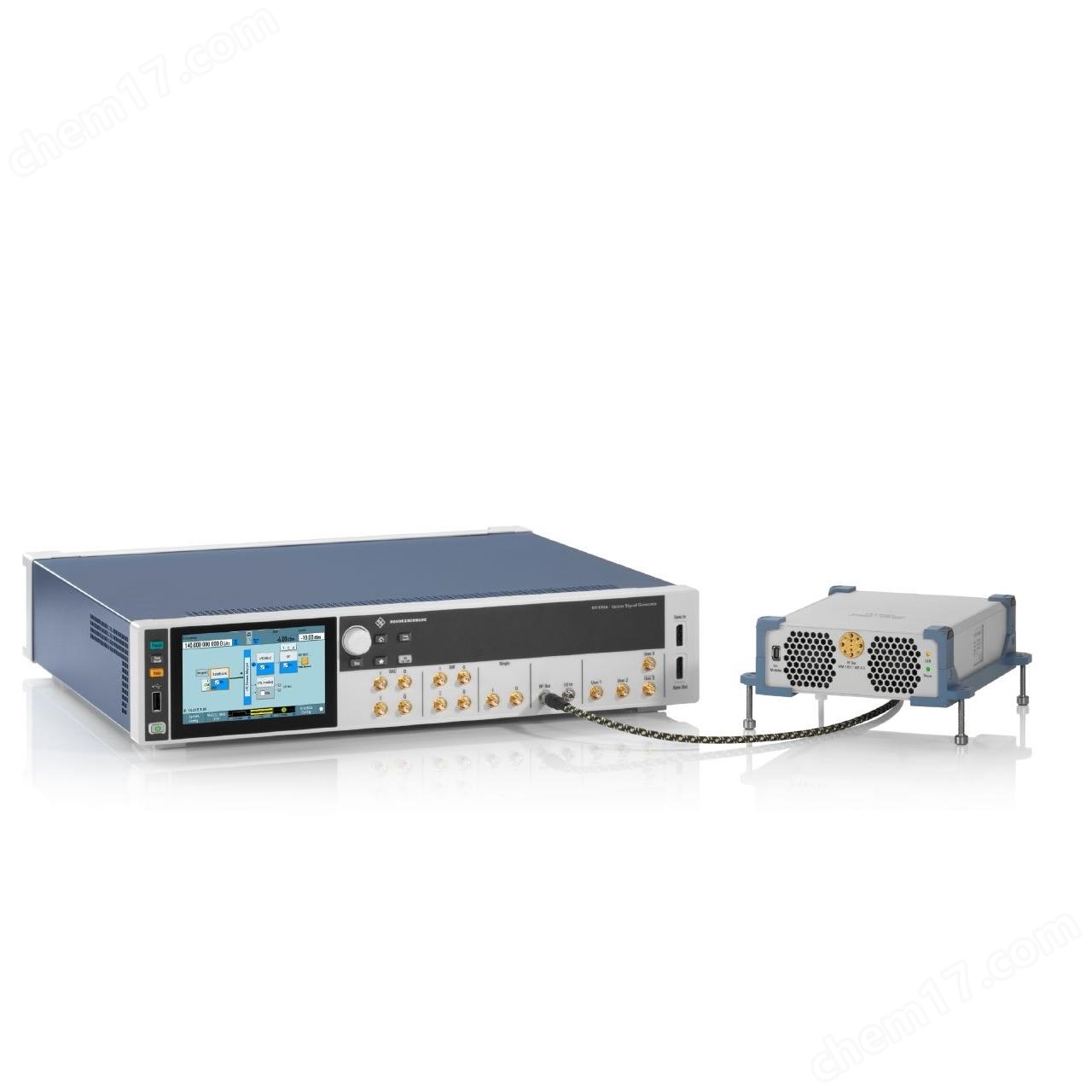

R&S®SFI100A寬帶中頻矢量信號發生器滿足 6G 早期研究、毫米波 WLAN 和汽車雷達等高要求應用的帶寬需求。 這款緊湊型儀器的射頻調制帶寬高達 10 GHz，能夠生成經過充分校準的射頻信號。R&S®SFI100A 可以無縫連接 R&S®FE110ST 和 R&S®FE170ST 上變頻前端，覆蓋 70 GHz 至 175 GHz 的頻率范圍。發生器全面控制連接的前端，組合成一體化解決方案。 除了射頻接口之外，R&S®SFI100A 還具有模擬 IQ 輸出，可用于基帶中的寬帶信號生成。

主要特點

• 最高 10 GHz 射頻調制帶寬

• ARB 內存高達 8 GSample

• 中頻輸出范圍高達 11 GHz 至 21 GHz

• 寬帶直連 DAC、差分和單端模擬 I/Q 輸出

• 與 R&S®FE110ST 和 R&S®FE170ST 前端全面集成

特性和優點

靈活用于各種測試場景

支持亞太赫茲、中頻和基帶測試

R&S@SFI100A能夠靈活用于各種測試場景，不僅支持11 GHz至21 GHz頻率范圍的中頻測試，配備R&S@FE110ST和R&S@FE170ST外部前端時還可以用于70 GHz 至175 GHz頻率范圍的射頻測試。

R&S@SFI100A為基帶測試提供寬帶單端、差分和直連DAC 模擬I/Q 信號，信號質量高達5GHz和2V(Vpp)。對于6G早期研究等應用，所使用的測試設置需要滿足高要求并具備靈活性。

經過充分校準的亞太赫茲解決方案

與R&S°FE110ST 和 R&S®FE170ST前端無縫集成

R&S®SFI100A具有全面集成和控制能力，連接R&S@FE110ST或R&S@FE170ST前端時能夠確定前端特性，并在測量面上校準信號時自動考量這些特性。這種設置可以無縫擴展到電纜以及帶通濾波器和功率放大器等連接的智能附件，即使在亞太赫茲頻率范圍內也能減少測量不確定度并提高測量保真度。

性能優異

出色的調制信號質量

R&S®SFI100A 提供優異的寬帶調制信號質量。分析中心頻率為16 GHz 的2 GHz 5G NR信號時，發生器在寬輸出功率范圍內的誤差矢量幅度(EVM)低于-41 dB(< 1%)。R&S®SFI100A與前端結合使用時，也能保證出色的調制質量(參見EVM浴盆曲線)。得益于這種優異性能，用戶可以測試被測設備的實際性能。

增強可用性

輕松實現自動化操作

R&S@SFI100A可以通過所有常見的遠程接口進行控制。用戶可以利用幫助功能編寫自動化測試序列控制程序。內置 SCPI宏記錄器以及代碼生成器支持快速、輕松地生成SCPI程序序列。代碼模板可以直接生成

適合 MATLAB®、CVI或Python 的可執行代碼。用戶也可以使用自定義模板，很大程度地縮短了自動化測試所需的時間。

易于升級

軟件定義的選件概念

R&S®SFI100A寬帶中頻矢量信號發生器經過充分校準，并提供完整全面的硬件能力。隨著測試要求不斷變化，用戶可以在現場使用軟件激活碼輕松激活更多功能。

發生器采用軟件定義的選件概念，升級新功能的時候不像其他儀器那樣需要停機。R&S@SFI100A能夠根據當前的應用需求精確定制，還可以按要求增強功能。
