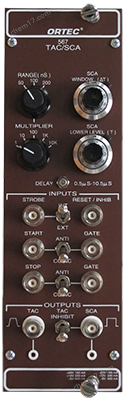

567時間幅度轉換器/SCA

時間分辨率

對于所有范圍，FWHM≤滿量程的0.01％加上5 ps。

溫度不穩定性

≤滿量程的±0.01％/°C（±100 ppm/°C）或10 ps/°C（以較大者為準），0至50°C。

微分非線性

從10 ns或滿量程的2％（以較大者為準）至滿量程的100％，通常<1％。

積分非線性

從10 ns或滿量程的2％（以較大者為準）至滿量程的100％，≤±0.1%。

復位周期

對于X1和X10倍數，固定為1.0 μs，對于X100倍數，固定為5 μs，對于X1K和X10K倍數，固定為50 μs。在超量程、選通周期或外部選通復位周期后發生。

啟動到停止轉換時間

最小≤5 ns。

閾值不穩定性

≤滿量程的±0.01％/°C（±100 ppm/°C），0至50°C（參考+12 V NIM電源箱）。

閾值非線性

≤滿量程的±0.5%。

范圍

三位旋轉開關可選擇在接受的啟動和停止輸入信號之間50、100或200 ns的滿量程時間間隔。

倍數

五位旋轉開關可通過1、10、100、1K或10K乘法因子來擴展時間范圍。

延遲

20圈螺絲刀可調的電位器可將TAC和SCA輸出的延遲從相對于接受停止輸入信號的0.5 μs更改為10.5 μs；僅可在Int選通模式下操作。

選通模式

雙位鎖定撥動開關可選擇內部或外部源，用于啟動選通周期以從TAC和SCA輸出選通有效信息。

啟動門模式

雙位鎖定撥動開關可為啟動電路選擇符合或反符合操作模式。在啟動門輸入信號的間隔期間，啟動電路在Coinc位置被啟用或在Anti位置被禁用。

停止門模式

雙位鎖定撥動開關可為停止電路選擇符合或反符合操作模式。在停止門輸入信號的間隔期間，停止電路在Coinc位置被啟用或在Anti位置被禁用。

SCA窗口（ΔT）

10圈精密鎖定電位器可在高于低電平（T）設置的0.05 V至10.05 V范圍內設置SCA高電平鑒別器閾值。

SCA低電平（T）

10圈精密鎖定電位器可在0.05 V至10.05 V范圍內設置SCA低電平甄別器閾值

TAC禁止

雙位鎖定撥動開關。在禁止位置，僅當輸出幅度在SCA窗口內時，TAC輸出才可用。在Out位置，SCA對TAC輸出沒有影響。

Ext選通復位

如果沒有接收到Ext選通信號，雙位鎖定撥動開關可以在接受停止輸入信號后的標稱10 μs或100 μs內復位轉換器。

選通

提供了一種在Ext選通模式下從TAC選通有效輸出信號的外部方法。在停止輸入之后Ext選通復位間隔內超過閾值的輸入信號將啟動線性門到TAC輸出的讀取周期。出廠設置在正輸入位置。Ext選通復位間隔的最小值約為0.5 μs，標稱值為10 μs或100 μs，可使用后面板上的開關進行選擇。

啟動

當啟動輸入信號超過閾值時，將啟動時間轉換。出廠設置在負輸入位置。

停止

當停止輸入信號超過閾值時，將終止時間轉換。出廠設置在負輸入位置。

復位/禁止

終止轉換周期并保持復位條件，可在復位周期或復位/禁止脈沖期間禁止進一步的TAC轉換，以較長者為準。在復位/禁止信號時正在進行的TAC輸出脈沖將在啟動轉換器復位之前完成。出廠設置在正輸入位置。

啟動門

提供了一種在與啟動輸入信號符合或者反符合的情況下選通啟動電路的外部方法。啟動門輸入信號必須在啟動輸入信號之前越過閾值≥10 ns并且與信號的觸發邊沿重疊。出廠設置在正輸入位置。

停止門

提供了一種在與停止輸入信號符合或者反符合的情況下選通停止電路的外部方法。停止門輸入信號必須在停止輸入信號之前越過閾值≥10 ns并且與信號的觸發邊沿重疊。出廠設置在正輸入位置。

TAC

前面板和后面板BNC連接器提供單極脈沖。

• 幅度 0至+10 V，與啟動/停止輸入時間差成正比。
• 時間 在Int選通模式下的延遲周期結束；在Ext選通模式下的及時選通輸入。寬度 可通過PWB電位器從1 μs至3 μs進行調節。
• 阻抗 前面板Z_o <10Ω；后面板93Ω。
• 上升時間 ~250 ns。
• 下降時間 ~250 ns。

有效啟動

后面板BNC連接器提供NIM標準慢速正邏輯電平信號。

• 幅度 標稱+5 V。可通過PWB跳線選擇補償信號。
• 時間和寬度 從接受的啟動輸入到復位結束。
• 阻抗 Z_o <10 Ω。
• 上升時間 ≤50 ns。
• 下降時間 ≤50 ns。

有效Conv

后面板BNC連接器提供NIM標準慢速正邏輯電平信號，以指示有效轉換。

• 幅度 標稱+5 V?？赏ㄟ^PWB跳線選擇補償信號。
• 時間和寬度 從停止后的內部延遲結束到復位結束。
• 阻抗 Z_o ≤10 Ω。
• 上升時間 ≤50 ns。
• 下降時間 ≤50 ns。

SCA

前面板和后面板連接器提供NIM標準的慢速正邏輯電平信號。

• 幅度 標稱+5 V?？赏ㄟ^PWB跳線選擇補償信號。
• 時間和寬度 從TAC線性輸出啟動到復位結束或線性輸出結束，PWB可選。出廠設置在復位結束時。
• 阻抗 Z_o ≤10 Ω。
• 上升時間 ≤50 ns。
• 下降時間 ≤50 ns。

所需電源

+24 V, 95 mA; +12 V, 210 mA; -24 V, 165 mA; –12 V, 330 mA。

重量

凈重 1.4千克（3磅）。裝運重量 3.2千克（7磅）。

尺寸

NIM標準雙寬模塊，6.90 X 22.13厘米（2.70 X 8.714英寸），符合DOE/ER-0457T的要求。

型號

描述

567

時間幅度轉換器/SCA
