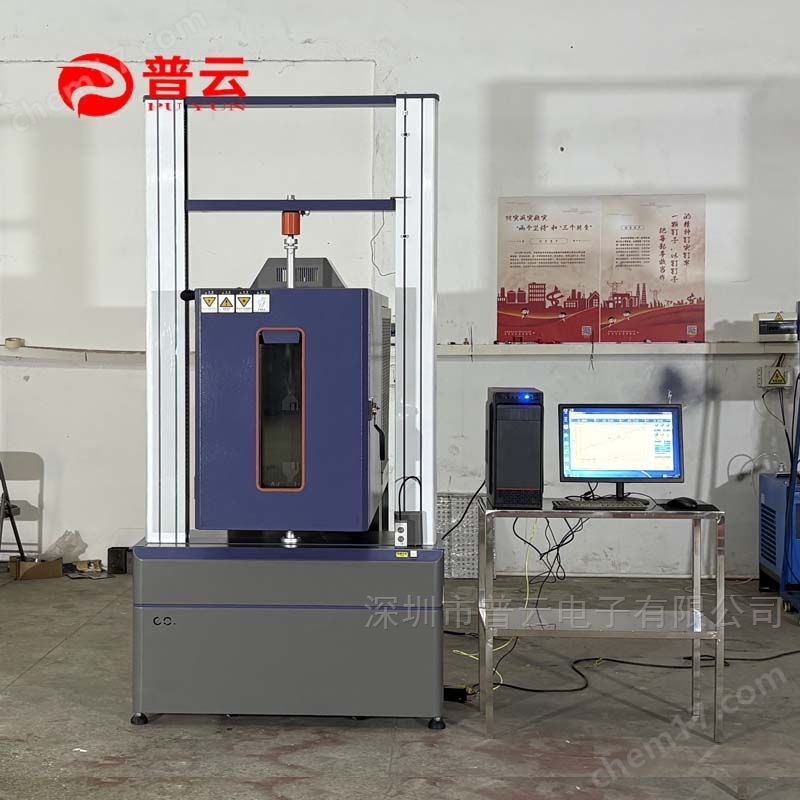

PY-H802E 電腦伺服高低溫拉伸試驗機

產品介紹

   電腦伺服高低溫拉力測試機主要適用于測試在不同的溫度環境材料之拉力, 壓力,撕裂,剪力,剝離力,解卷力,環型初粘力等物理特性。使用常溫測驗時,可將高低溫箱移開獲得更大的操作空間。電腦伺服高低溫拉伸試驗機廣泛用于機械制造；電子電器；汽車生產；紡織化纖；電線電纜；包裝材料等行業。電腦伺服系統高低溫拉力試驗機是專門針對高等院校、科研院所而設計的新一代雙空間微機控制電子萬能試驗機。高低溫拉伸強度試驗儀主機與輔具的設計借鑒了國外優秀技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過控制器，經調速系統控制交流伺服電機轉動，經減速系統減速后通過精密絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，無污染、噪音低，效率高，具有非常寬的調速范圍和橫梁移動距離，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。

    深圳市普云電子有限公司：高低溫電腦伺服拉力材料試驗儀PY-H802E型高低溫萬能材料拉力試驗機Tensile Tester，又名高低溫電腦伺服拉力機、環境型拉力試驗機、高低溫萬能拉力材料試驗機等。

PY-H802E型高低溫萬能材料拉力試驗機 技術參數：

高低溫電腦伺服拉力材料試驗儀 設備優勢：

1. 高精度測控系統：搭載進口高精度負荷傳感器與位移測量裝置，結合微機閉環控制技術，負荷測量精度可達±0.5%以內，位移分辨率達0.001mm，確保拉力、壓力、彎曲等力學測試數據的準確性。

2. 雙柱式剛性結構：采用高剛性合金鋼材打造雙立柱框架，配合精密滾珠絲杠傳動，抗變形能力強，可承受較大負荷（通?？蛇_(dá)100kg-2T），適合多種材料（如金屬、塑料、織物、復合材料等）的高強度測試。

3. 多功能測試模式：支持拉伸、壓縮、彎曲、剪切、剝離、撕裂等多種力學性能測試，可通過配套軟件預設標準測試程序（如GB、ISO、ASTM等），滿足不同材料的標準測試需求。

4. 寬調速范圍與穩定運行：調速范圍廣（通常0.1-500mm/min），低速運行平穩無爬行，高速測試響應迅速，能模擬不同工況下的形變速率（如靜態拉伸、動態疲勞測試）。

5. 智能化操作與數據處理：配備專用測控軟件，支持實時曲線顯示（力-位移、力-時間等）、數據自動記錄與存儲，可自動計算彈性模量、屈服強度、斷裂伸長率等參數，并生成標準化測試報告。

6. 安全保護機制完善：具備過載保護（超過額定負荷110%自動停機）、限位保護（上下極限位置自動斷電）、緊急停止按鈕等多重安全設計，避免設備損壞和人員受傷。

7. 模塊化設計與擴展性強：可根據測試需求靈活搭配不同夾具（如拉伸夾具、壓縮夾具、彎曲支座）和附件（如引伸計），適配從微小型樣品（如柔性電子材料）到大型構件（如金屬板材）的多樣化測試場景。

-------------------------------------------------------------------------------------

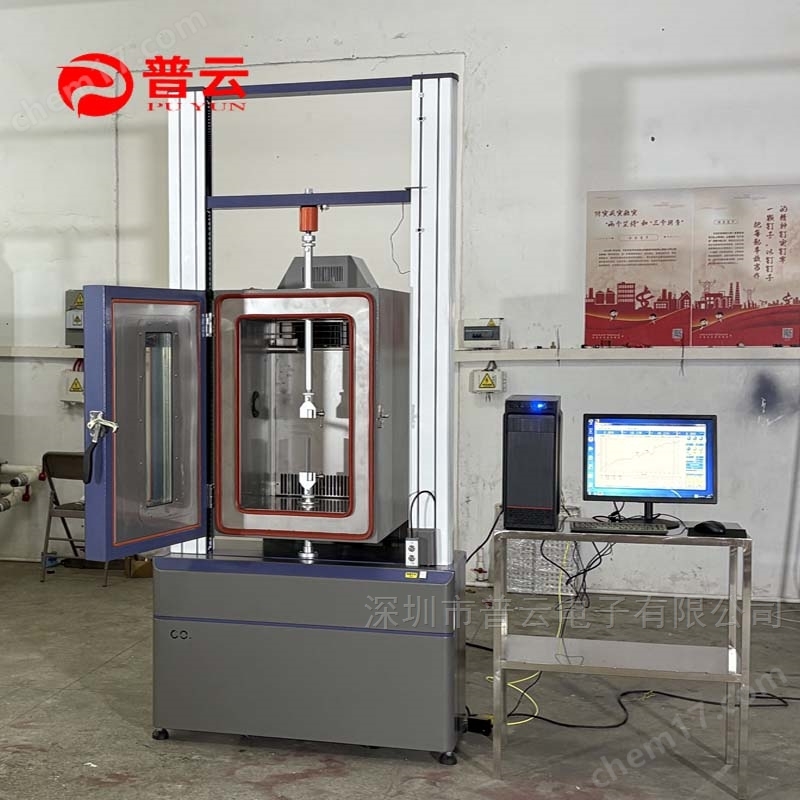

電腦伺服系統高低溫拉力試驗機的環境箱部分詳細介紹

產品特點：

（一）、箱體構造：

2.1.1. 內箱材料：采用SUS304#（1.2mm厚）不銹鋼板，具有耐酸、耐腐蝕、易清洗等優點。

2.1.2. 外箱材料：冷軋鋼板烤漆處理，1.2mm厚。

2.1.3. 保溫及噪音：保溫層為聚氨脂整體發泡，體輕耐用，防腐，箱門采用磁膠條封閉，造型美觀，控溫精度高；內外箱連接部位采用非金屬耐高、低溫材料，有效降低溫度傳導；加濕方式采用隔離式加濕；配備密閉式制冷機組，運行平穩，噪音小，不銹鋼鰭片式加熱管加熱空氣方式，防銹防腐

2.1.4. 樣品架：采用SUS304#不銹鋼沖孔折彎成網狀，方便美觀，間距可調節；標準配置兩塊，均勻分布樣品承重≦25kg。

2.1.5. 測試孔： 開Φ50mm的測試孔1個，并附上相應保溫隔熱配件及專用的密封軟塞。

2.1.6. 觀察窗：采用雙層真空強化玻璃，內側膠合片式導電膜加熱除霜，可清晰觀察到箱內試驗過程。

2.1.7. 門把手：采用無反作用、防爆門把手，操作簡便、安全可靠。

2.1.8. 移動及定位裝置：機器底部安裝高品質導軌，可方便快捷得將機器移到指定位置，實現拉力設備常溫測試。

（二）、控制系統:

2.2.1. 采用精密液晶顯示可編程溫度控制器；智能型數顯PID微電腦溫度控制儀表；

2.2.2. 觸控式設定、數位及直接顯示；溫度控制采用熱平衡調溫方式；

2.2.3. 精密液晶顯示可編程溫度控制器做程序試驗，可以有多組多段編程操作，定值和程序任選，時間可任意設定，可預約啟動及停止時間，且停電后可按預約設定冷熱啟動；

2.2.4. 方便的數據處理：可連接電腦（可選配232通訊接口和LAN通訊接口），具有USB數據轉移接口（U盤），用電腦顯示，并打印溫度和時間曲線，為試驗過程數據儲存與回放提供有力保證。

（三）、冷凍及加熱系統：

2.3.1. 冷凍機組采用法國泰康壓縮機，并使用美國杜邦環保制冷劑（R404a），便于不同溫域采用不同壓縮機作功。

2.3.2. 溫度控制采用P.I.D + S.S.R系統同頻道協調控制，自動演算的功能，可將溫度變化條件立即修正，使溫度控制更為精確穩定。

2.3.3. 溫度均采用高精密控制器，相對溫度性能精確的設定顯示，溫度分辨率達到0.01℃。

2.3.4. 鎳鉻合金高速加溫電熱絲加熱，高溫獨立。

（四）、保護系統：

2.4.1. 設備超溫，風機過熱保護；

2.4.2. 設備欠相/逆相，制冷系統過載保護，制冷機組超壓保護；

2.4.3. 設備定時保護；

2.4.4. 漏電、運行指示，故障報警后自動停機等保護。

（五）、深圳市普云電子有限公司PY-H802E型高低溫拉伸強度試驗儀的技術參數：

深圳市普云電子有限公司PY-H802E型電腦伺服高低溫拉力測試機的拉力試驗機部分介紹

技術參數：

1. 傳感器容量：2T
2. 精度等級：0.5級
3. 試驗力測量范圍：2%~100%
4. 試驗力示值相對誤差：＜±1%
5. 試驗力分辨率： 最大試驗力的1/300000
6. 變形測量范圍：2%~100%
7. 變形示值相對誤差：＜±1%
8. 變形分辨率：最大變形量1/300000
9. 位移示值相對誤差：＜±1%
10. 位移分辨力：0.001mm
11. 速度范圍：0.01mm/min~500mm/min
12. 拉伸行程：1500mm含夾具

13. 壓縮空間：800mm

14. 試驗寬度：550mm

15. 標準夾具配置：楔型拉伸夾具一套

16. 伺服電機功率：1.0KW

17. 機臺總重量：400KG

電腦伺服高低溫拉伸試驗機  軟件功能介紹：

該測控軟件用于微機控制電子萬能試驗機進行各種金屬及非金屬的試驗，按照相應標準完成實時測量與顯示、實時控制及數據處理、結果輸出等各種功能。

1. 分權限管理，不同級別的操作者有不同的操作權限，可操作的菜單等內容也不同，既使普通操作者操作簡單、方便、快捷，又有效的保護了系統；

2. 實時測量與顯示試驗力及峰值、位移、變形等各信號；實現了Win2000、WinXP等NT模式平臺下的實時采集與控制；并實現了精確定時，高速采樣；

3. 實現了負荷-變形，負荷-位移等多種試驗曲線的實時屏幕顯示，可隨時切換觀察，曲線的放大與縮小非常方便；

4. 試驗參數的計算機存儲、設定、加載等功能，調零、標定等操作都從軟件上進行，各參數可方便的進行存儲和調入，從而使一臺主機帶多個傳感器時可以方便的切換，且沒有數目限制；

5. 支持等速位移控制方式；并在高級操作者調試參數過程中給出標準參考曲線，從而使用戶實際觀察到各參數對效果產生的影響。

6. 采用人機交互方式分析數據。處理方法滿足應用廣泛的《GB/T 228-2010金屬材料室溫拉伸試驗方法》要求，可自動計算彈性模量、屈服強度、規定非比例延伸強度等各種性能參數，也可人工干預分析過程，提高分析的準確度；也可以根據用戶提供的標準進行其他的數據處理。

7. 試驗數據以文本文件存貯，以方便用戶查詢，以及利用任何通用商業報表、字處理軟件對試驗數據進行再處理，同時方便聯網傳遞數據；

8. 可記錄、保存試驗全過程的數據曲線，并具有演示功能，實現試驗曲線再現。還可以進行曲線疊加對比，便于對比分析；

9. 可按用戶要求格式打印試驗報告。用戶可以自己選擇報告輸出基本信息和試驗結果及試驗曲線的內容，滿足各種需要；

10. 實現了試驗力和變形的數字調零、自動標定，方便了操作，提高了機器的可靠性。各種參數系統設置以文件形式存貯，便于保存和恢復；

11. 可應用于Win98、Win2000、Win XP等多種操作系統。試驗過程控制、橫梁移動速度的改變、參數輸入等操作可全部用鍵盤、鼠標完成，使用方便快捷；

12. 可自動識別并支持外部點動控制，使裝夾試樣時很方便；

13. 具備過載保護自動停機功能，并可以自動判斷試樣斷裂，自動停機。根據用戶要求不同，上述軟件功能會有增減或調整改變。
