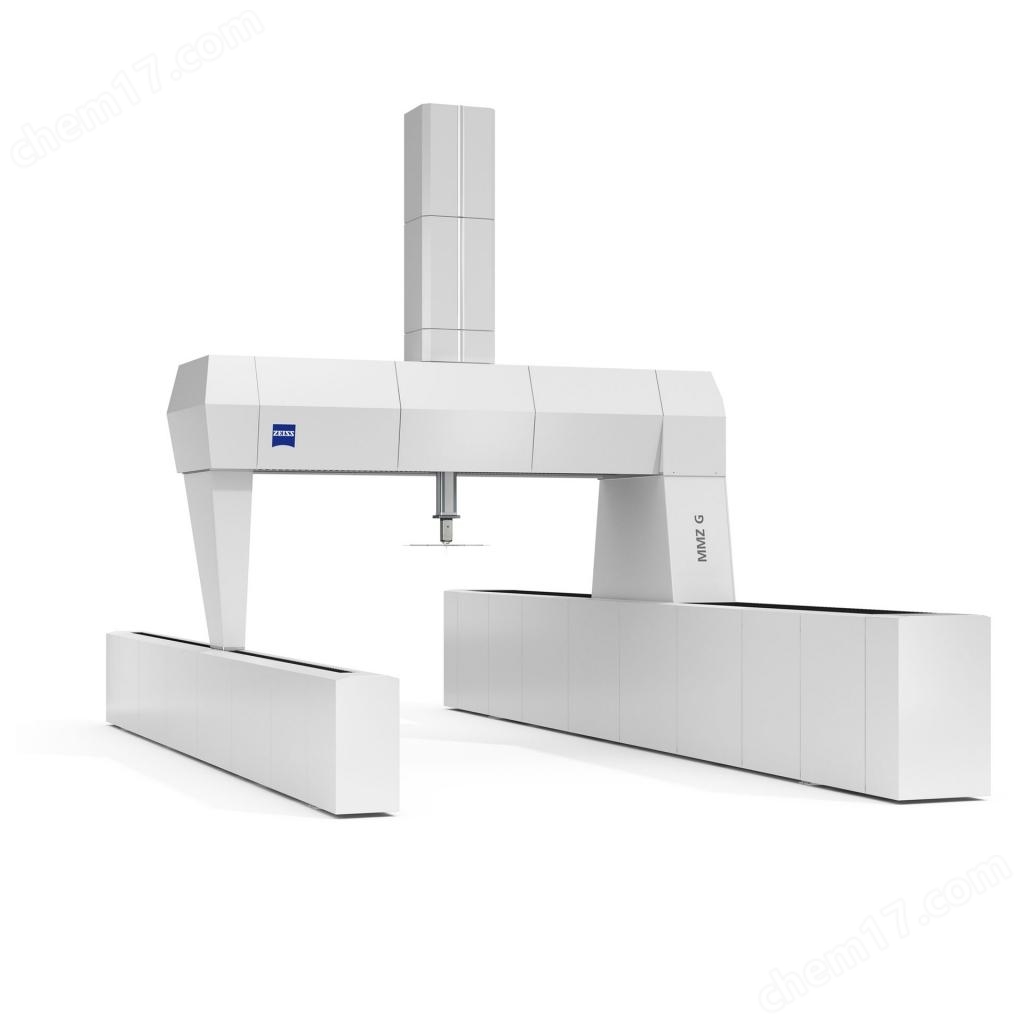

蔡司ZEISS MMZ G 大型三坐標測量機

蔡司ZEISS  MMZ G 大型三坐標測量機

蔡司ZEISS  MMZ G 大型三坐標測量機

技術架構突破

作為蔡司MMZ系列的旗艦機型，MMZ G采用的HexaCom六自由度補償系統，通過32通道環境傳感器網絡實時校正溫度、振動與氣流擾動，實現(0.8+L/800)μm的測量精度。其納米光柵尺分辨率達0.01μm，配合VAST XXT黃金版掃描探頭，可完成1200mm深孔結構的亞微米級測量。步入式測量艙設計，支持5米直徑工件的三維全尺寸掃描，承重能力突破8噸（2025年升級數據）。

行業解決方案

在風電領域，MMZ G成功應用于4.5米級風機主軸軸承的108孔位同步檢測，孔距公差控制在±0.03mm以內。其REACH CFX 3測針延長桿技術，可對海上平臺用超大型回轉支承進行內部缺陷掃描，替代傳統破壞性檢測。汽車工業中，舍弗勒集團采用該設備實現變速箱殼體全自動化檢測，測量效率提升70%。

智能測量生態

2025年新增的GlobalLink云平臺支持跨國工廠數據溯源，通過區塊鏈技術確保測量結果全球互認。AI驅動的DynamicComp系統可自主學習工件變形規律，動態調整測量路徑，復雜曲面檢測時間縮短60%。搭配CALYPSO 9.0軟件，具備自適應報告生成功能，可自動匹配ISO 10360-7:2025最新標準。

工程驗證案例

蒂森克虜伯在Lippstadt工廠的實測表明：對于5米直徑的隧道掘進機軸承環，MMZ G在30℃車間環境下仍保持0.9μm的重復定位精度。其CAA導徑誤差補償技術將傳統橋式設備的阿貝誤差降低82%，特別適合航天器燃料艙體等超長結構件檢測。
