IN-JC4 全自動傾斜角測量儀

一、全自動傾斜角測量儀概述（Summary）

接觸角（ Contact angle）是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ , 接觸角測量是現今表面性能檢測的主要方法。

SDC-350 整體傾斜型接觸角測量儀是采用光學成像的原理，通過圖像輪廓分析方式測量樣品表面接觸角、潤濕性能、表界面張力、表面能、滾動（滑落角）、前進后退角及滯后性等性能，設備采用全自動進液裝置及自動整體傾斜裝置，功能全面、性價比高、可滿足各種常規測量需求，目前已經廣泛使用在眾多高校院所及企業。

二、全自動傾斜角測量儀應用（Application）

接觸角測量儀廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體制造、涂料油墨、 電子電路、紡織纖維、醫療生物等領域 ，接觸角測量已經成為了一項評估表面性能的重要儀器。

（部分測試功能需要選購專門附件完成）

1. 液體在固體表面的鋪展、滲透、 吸收等潤濕行為，座滴法測量靜態接觸角；

2. 材料在固體表面的前進角、后退角、接觸角滯后、滾動角、動態接觸角測量；

3. 吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析；

4. 各種特殊材料的接觸角測量，如粉末、彎曲曲面、超疏水/超親水樣品；

5. 附著滴法測試材料浸沒在液體中的接觸角測試；

6. 懸滴法測量各種液體表界面張力及其極性、色散分量；

7.計算固體表面自由能（ Surface free energy） ，及其極性色散分量分析；

8.分析液體在固體表面的粘附功（Adhersion） ，評估固體表面均勻性、清潔度等。

三、光學接觸角測量儀設備原理（Principle）

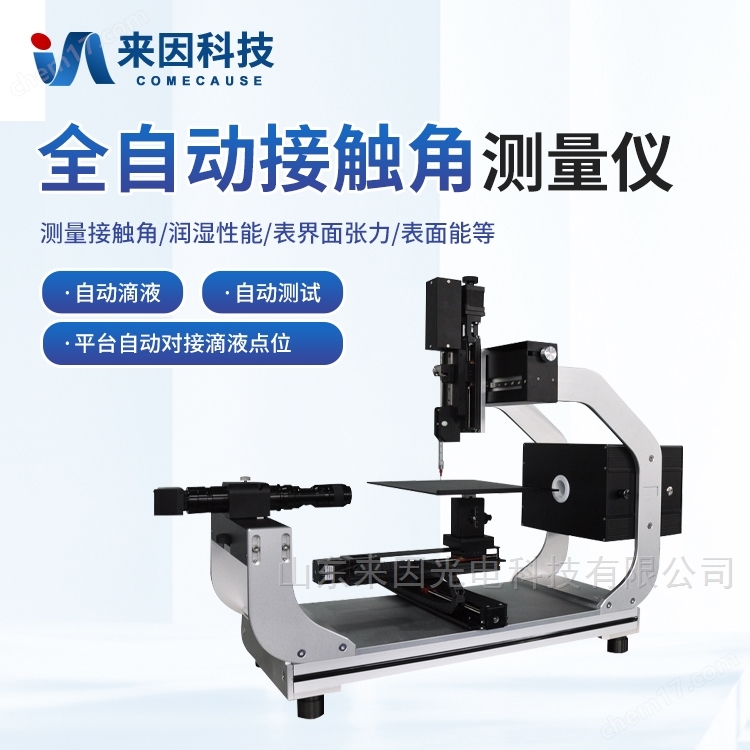

如上圖、接觸角測量儀主要由光源、注射單元、樣品臺、采集系統、整體傾斜平臺、分 析軟件六大部分組成 ，設備采用光學成像的原理。

光源采用密集 LED 冷光設計 ，發光均勻 ，圖像清洗 ，壽命長；

注射單元采用高精度注射泵進液 ， 由軟件定量定速控制 ，滴液穩定 ，精度較高；

樣品臺采用三維手動精調平臺 ，操作靈活 ，定位準確，樣品臺可根據實際樣品尺寸定制；

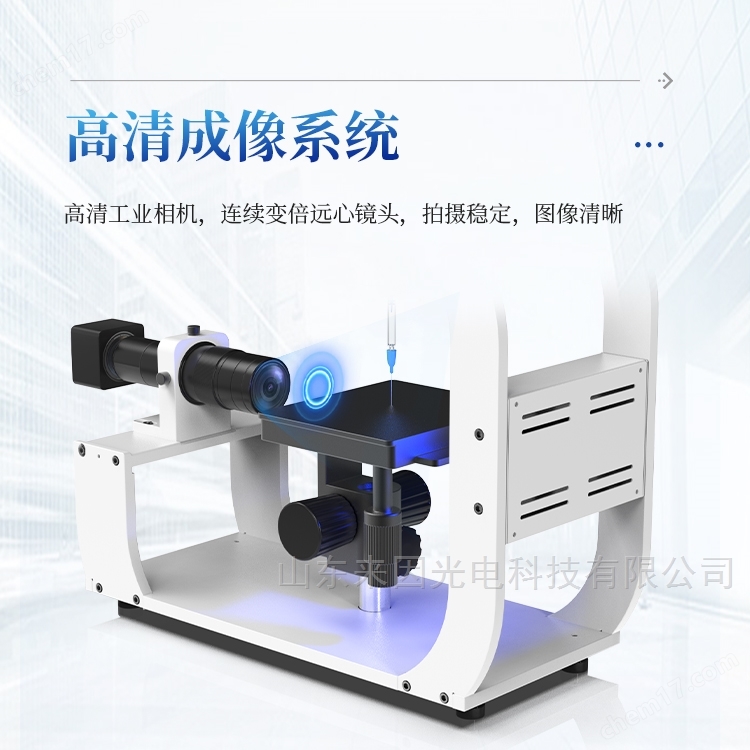

采集系統采用黑白進口 CCD 相機，拍攝穩定 ，圖像清晰，真實可靠，鏡頭采用德國工業 級進口配置 ，0.7-4.5 倍放大可調 ，成像無畸形失真；

整體傾斜平臺采用軟件高精度控制傾斜 ，精度高達 0.01 °

分析軟件功能強大 ，具備一鍵式全自動擬合能力 ，具備擬合方法 ，滿足各 種液滴形態的精確擬合;

四、光學接觸角測量儀技術規格（Specifications）

 五、符合國家的相關標準（Accord with national standard）

1.GB/T 24368-2009(玻璃表面疏水污染物檢測)；

2.SY/T5153-2007（油藏巖石潤濕性測定方法）；

3.ASTM D 724-99（2003） （紙的表面可濕性的試驗方法）；

4.ASTM D5946-2004（塑料薄膜與水接觸角度的測量）；

5.ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）；

六、自動傾斜角測量儀產品特點（Product features）

1.  主機采用高強度航空鋁合金結構搭配模塊化設計理念，自主研發的集成芯片電路控制， 采納進口接觸角設備的設計精華與配置 ，保證儀器具有較強的穩定性；

2. 采用工業級密集可調 LED 冷光源系統（壽命25000H 以上） ，保證成像更清晰 ， 同 時避免額外熱度所導致的小液滴揮發；

3. 采用高性能日本進口工業機芯 ，工業   級遠心變焦變倍鏡頭，基本可達到圖像無失 真情況 ，確保優良的成像效果；

4. 采用 USB2.0 標準接口 ，數據傳輸速度快 ，兼容性高 ，成像穩定性強；

5. 進口的接觸角測量校準樣，確保儀器的精準性，角度校準標準片 3 ° 5 °8 ° ；60 °90 ° 120 ° ；115 °（選配）；

6. 采集系統設計靈活 ，適用于絕大部分測量環境 ，簡單應付多種復雜的樣品表面測量；

7. 擁有*接觸角分析方法，滿足所有種類液滴成像的精確擬合 ，其中包括微分橢圓與微分圓特殊液體成像擬合方法；

8. 采用計算方法 ，軟件已實現全自動擬合避免人為操作造成的誤差；

9. 具備雙邊接觸角測量快速擬合功能 ，更全面量分析 液體與固體的表面潤濕性能、更準確的分析表面的實際潤濕情況；

10. 動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批 量擬合；

11. 軟件自動生成報告，其中涵蓋   Word 形式、Excel 形式、譜圖形式等多種數據報告；

12. 具備多種可選配功能件 ，我司研發團隊雄厚可滿足客戶提出來的各種定制測量要求；

13. 具備前進后退角測量功能 ，便于高效的測量樣品表面穩定性能；

14. 具備滾動角測量功能 ，可智能分辨材料表面滑落點以及此類方式前進后退角測量。
