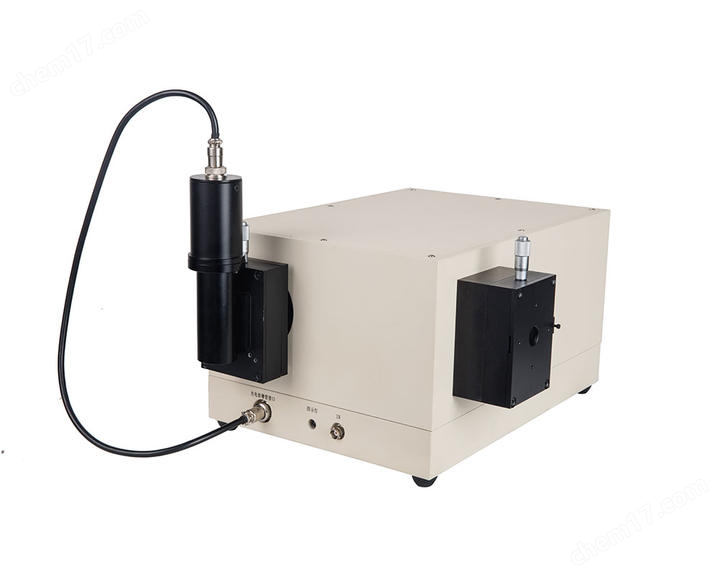

SCM30光譜儀

儀器結構特點

采用對稱式C-T光學結構，具有較好的成像質量；

光柵剛才用68×68（mm）大面積光柵，提高儀器光能量；

光柵塔臺采用蝸輪蝸桿結構，配有3塊光柵并自由切換，覆蓋從 UV-VIS-IR全波段光譜范圍；

儀器配有計算機軟件，實現了光柵更換、波長驅動、采集于一體的簡便操做;

計算機與儀器采用 USB 接口連接，簡單方便:采用電子細分技術，波長掃描時最小步距達到0.005nm;狹縫 0-3m 可調，方便用戶使用:

自動濾光片可選;

自動快門可選。

儀器技術指標

焦距：300mm

相對孔徑：f/4

光譜范圍：185nm-遠紅外

分辨率：0.1nm/mm   (435.8nm處，縫寬10rm)

線色散：2.7nm/mm  (1200L/mm 光柵)

準確度：±0.2nm   (1200L/mm 光柵)

重復性：0.1nm最小步距:0.005nm   (1200L/mm 光柵)

最小步距：(1200L/mm 光柵)

譜面尺寸：寬 25mm x高14mm

狹縫：寬度:10 μm-3mm 連續可調;高度:14mm

光 柵 臺：標準配置三光柵為 1200L/300nm、600L/750nm、300L/1500nm

儀器尺寸：長365mmx寬260mmx高195mm

重量：15Kg

三光柵轉臺可以根據自身需要任意選配

不同光柵使用參數

光柵刻線(線/mm)    光柵閃耀        儀器使用波段        光柵面積

1800    250            185-500            68x68

1200    250            200-500            68x68

1200    300            200-600            68x68

1200    500            300-1000            68x68

600    300            200-600            68x68

600    500            400-1000            68x68

600    750            500-1500            68x68

600    -1000            800-2000            68x68

600    1250            900-2500            68x68

300    1500            1000-3000            68x68

300    2000            1500-4000            68x68

100    6000            4000-12000            68x68

60    10000            7000-20000            68x68
