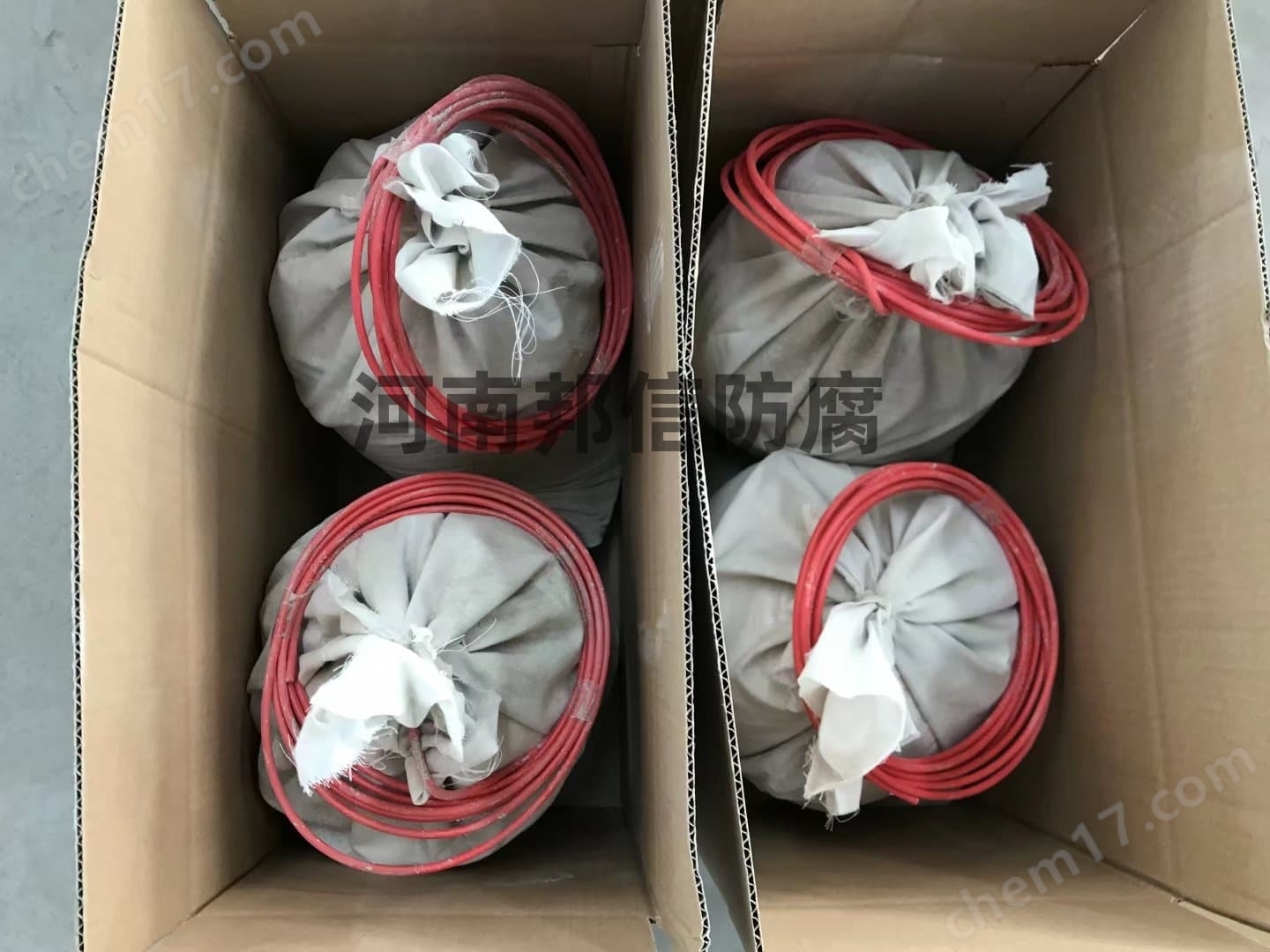

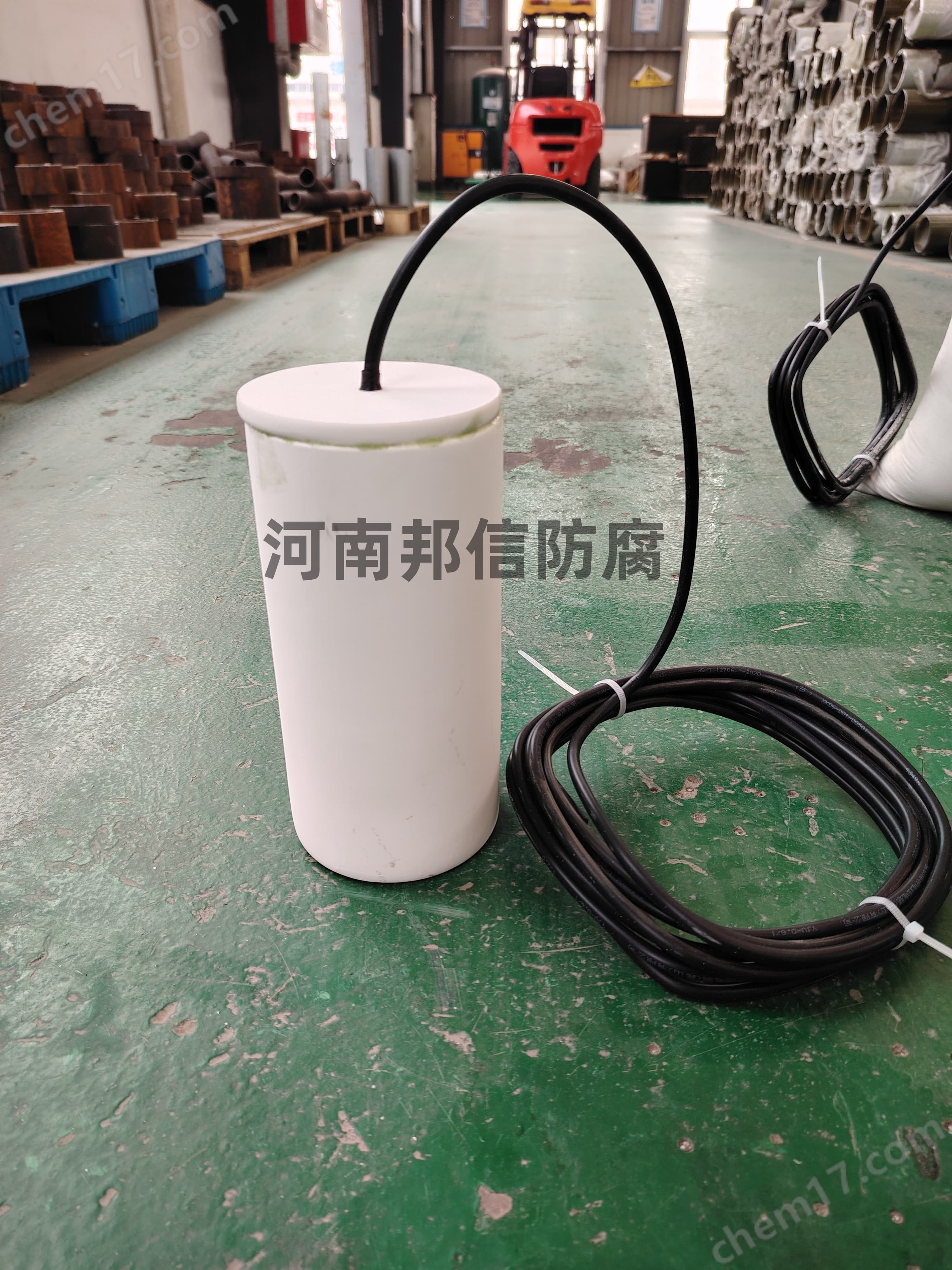

BX 長效CUS04參比電極 埋地測試樁

便攜式硫酸銅參比電極（簡稱便攜式 CSE 電極）是陰極保護系統中用于臨時電位測量的核心工具（如管道、儲罐的現場巡檢、保護效果抽查），其使用需遵循 “準備 - 安裝 - 測量 - 回收” 的流程，每個步驟均需注意操作細節以確保數據準確性。以下是具體使用步驟及關鍵注意事項：

一、使用前準備：確保電極 “可用、穩定”

使用前需檢查電極狀態，避免因電極故障導致測量誤差，核心檢查 3 項內容：

1. 外觀與密封性檢查

檢查電極外殼（通常為 PVC 或有機玻璃材質）是否完好，無裂痕、破損（若外殼破損，內部硫酸銅溶液會泄漏，導致電解質濃度異常）；

檢查電極芯（紫銅棒）是否裸露、無銹蝕 —— 若銅棒表面有綠色銅銹（Cu?(OH)?CO?），需用細砂紙輕輕打磨至露出紫銅本色（銹層會阻礙氧化還原反應，導致電位漂移）；

檢查電極底部的多孔隔膜（陶瓷芯） 是否通暢、無堵塞 —— 可用清水沖洗隔膜，若水流能緩慢滲透（而非不滲水或快速漏水），則隔膜正常；若堵塞，需用浸泡 10-15 分鐘后沖洗干凈（泥沙堵塞會切斷離子通路，無法測量）。

2. 電解質溶液補充與濃度確認

便攜式 CSE 的電解質為飽和硫酸銅溶液，濃度不足會導致 Cu2?濃度不穩定，直接影響電位準確性，需按以下步驟操作：

打開電極頂部的加液口（通常為螺旋蓋或橡膠塞），觀察內部溶液液位 —— 需確保溶液浸沒電極芯（紫銅棒），且液面距離加液口約 1-2cm（避免溢出）；

若液位不足，補充飽和硫酸銅溶液（配置方法：將硫酸銅晶體（CuSO??5H?O）加入蒸餾水中，攪拌至晶體不再溶解，靜置后取上層清液），不可用自來水（含雜質會污染溶液）；

補充后輕輕搖晃電極，使溶液均勻，避免內部有氣泡（氣泡附著在銅棒表面會阻礙反應，導致電位波動）。

3. 測量設備與連接準備

準備電位測量儀器（如數字式電位儀，精度需≥0.001V），并檢查儀器電量充足、歸零正常（可先短接儀器兩個表筆，確認讀數接近 0V，排除儀器故障）；

準備兩根測量導線（建議用屏蔽線，減少外界電磁干擾），一端分別接電位儀的 “正”“負” 接線柱，另一端：

負極（通常標 “REF” 或 “-”）：接便攜式 CSE 的電極芯（銅棒頂部的接線端子，確保接觸良好，可纏繞后用絕緣膠帶固定）；

正極（通常標 “MEAS” 或 “+”）：接被保護體（如管道的測試樁端子、儲罐的接地點，需去除表面銹跡或油漆，保證金屬直接接觸）。

二、現場安裝：確保 “離子通路通暢”

便攜式 CSE 需與被保護體所在的介質（如土壤、水體）形成有效離子通路，才能準確測量，安裝方式分 “土壤環境” 和 “水體環境” 兩種：

1. 土壤環境安裝（如埋地管道測量）

步驟 1：清理測量點土壤：在被保護體（如管道）正上方或測試樁附近，選擇無石塊、雜草的區域，挖一個深度約 20-30cm、直徑 15-20cm 的坑（深度需與被保護體埋深接近，避免電位因土壤深度差異產生誤差）；

步驟 2：濕潤土壤與放置電極：向坑內倒入少量蒸餾水（或現場清潔水），使土壤濕潤（干燥土壤導電差，會導致測量數據波動），但不可積水；將便攜式 CSE 垂直放入坑中，確保電極底部的多孔隔膜與濕潤土壤接觸（隔膜若懸空，無法形成離子通路）；

步驟 3：回填固定：用挖出的濕潤土壤輕輕回填至坑滿，壓實土壤（避免電極傾斜或隔膜與土壤之間有縫隙），靜置 5-10 分鐘（讓電極與土壤充分進行離子交換，使電位穩定）。

2. 水體環境安裝（如水下管道、儲罐）

若測量點為水體（如河流、湖泊、海水），直接將便攜式 CSE 緩慢放入水中，確保電極底部隔膜浸沒（浸沒深度需與被保護體一致，避免因水位差異導致誤差）；

若水體流速較快（如河流），需用支架固定電極，防止電極被水流沖移，確保隔膜始終與水體接觸；
