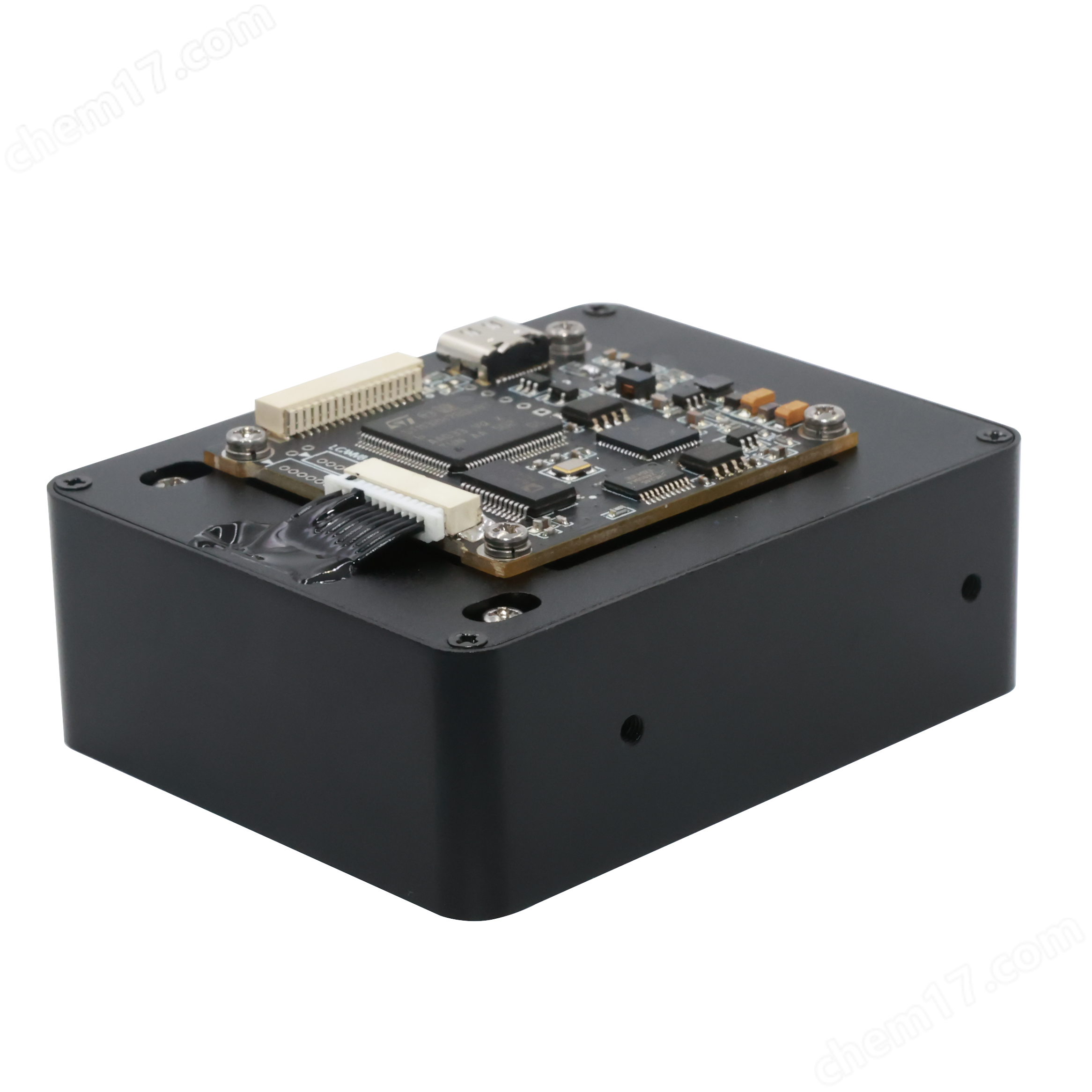

IM2200-EM 微型光纖光譜儀
- 公司名稱 深圳市依邁光電有限公司
- 品牌 其他品牌
- 型號 IM2200-EM
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/9/29 17:34:27
- 訪問次數 195
聯系方式：袁曉賓15019472033 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 按探測器 | CCD | 光譜范圍 | 近紅外 |
|---|---|---|---|
| 價格區間 | 面議 | 應用領域 | 綜合 |
IM2200-EM 光譜仦是為用戶提供低光照、紫外線響應，近紅外響應等需要高靈敏度的應用。電子電路經過精心設計，具有相當大的靈活性，可以連接到各種模塊以及外部接口。IM2000 系列光譜仦可不 PC、PLC和其他嵌入式控制器通過 USB 2.0， UART，SPI 通信，其中SPI可實現多臺設備的總線并聯使用。 USB 連接可以提供VCP接口，VCP通信開發簡單，可跨平臺，無需安裝和開發驅動，用戶操作串口按照我仧協議收發串口命令即可操作光譜儀。
主要特點：
• 從紫外到近紅外的高靈敏度，消高階衍射干擾；
•低噪聲，低功耗，抗EMI干擾的電路設計；
• 16Bit 高精度采樣；
• 板載脈沖發生器，可用于觸發其他設備；
• 板載 GPIO，高精度模擬電源輸出；
• 波長校準系數， 線性度校正系數；
• 支持軟硬件定制，支持二次開發，提供QT C++，labview ，Python ,C#, SDK Demo 源碼和通信通信協議；
• 系統支持：Windows、Linux、MAC、Android;
應用
• LED 分選； • 多參數在線水質分析仦； • 熒光光譜仦，拉曼光譜仦； • 生化分析儀；
• 反射率檢測； • LIBS； • 微量、快速分光光度計； • 透過率檢測；
預定制光譜范圍VS分辨率：
光譜范圍 | 光譜分辨率 | |||
25um | 50um | 100um | 200um | |
185-450nm | 0.6nm | 0.8nm | 1.2nm | 2nm |
380-780nm | 0.6nm | 0.8nm | 1.2nm | 2nm |
790nm-1120nm | 0.7 nm | 0.9 nm | - | - |
300nm-1000nm | 1.5 nm | - | - | - |
185nm-1030nm | 1.6 nm | 1.8 nm | 3.5 nm | 5.8 nm |
光譜儀可根據客戶需求定制光譜范圍、分辨率等參數
主要技術參數
名稱/型號 | 微型光纖光譜儀 / IM2200-EM |
傳感器芯片類型 | 高靈敏度CMOS |
接口 | USB-Type C，TTL |
有效像素 | 2048 x 1 |
像元尺寸 | 14 x 200 μm |
靈敏度 | 1300 V/(lx·s) |
信噪比 | 370：1 |
探測器光譜范圍 | 180~1100nm |
波長范圍 | 200nm~400nm，380-780nm，790-1120nm ，185-1025nm，300-1000nm，可定制 |
入射光接口 | SMA905 0.22NA，自由空間 |
光學分辨率 | 0.1-4 nm （取決于狹縫、光譜范圍） |
TTL串口波特率 | 115200/384000/921600 可切換 |
入射狹縫寬度 | 10、25、50、100、150、200 μm 可選，其他尺寸可定制
|
TTL電平 | 3.3V |
光學平臺 | f/4 交叉非對稱 C-T 光路 |
TTL模擬輸出 | 0-3.3V，0.8mV，12bit高精度DAC |
最大幀率 | USB>120 fps，TTL串口>20 fps(@921600波特率) |
曝光時間 | 20us ~65s，可調精度1us |
平均次數 | 1-255 |
功耗 | 0.2A@5V，1.5W |
供電 | 3-5.5V，最大不能超過5.5V |
尺寸 | 76×61×32mm |
重量 | 240g |
存貯溫度 | -20℃~60℃ |
工作溫度 | -20℃~60℃ |
光譜響應圖 |
|
TTL接口 （連接器類型SH1.0-16P，電平電壓3.3V）：
腳位 | 名稱 | 功能 |
1 Pin | VSYS | 3-5.2V電源輸入 |
2 Pin | VGND | 電源負 |
3 Pin | USB DP | USB 數據D+ |
4 Pin | USB DM | USB 數據D- |
5 Pin | SPI_MOSI | SPI 數據線 |
6 Pin | SPI_MISO | SPI 數據線 |
7 Pin | SPI_SCK | SPI 時鐘信號線 |
8 Pin | SPI_NSS | SPI 片選信號線 |
9 Pin | UART RX | 串口數據接口端口 |
10Pin | UART TX | 串口數據發送端口 |
11Pin | Trigger In1 | 單次外部觸發輸入 |
12Pin | Trigger In2 | 連續外部觸發輸入 |
13Pin | Sync | 同步信號輸出 |
14Pin | Trigger Out2 | 可編程輸出 |
15Pin | Analog Out | 0-3.3V，可編程電壓輸出 |
16Pin | GND | 信號地 |
l Trigger In1：在脈沖上升沿時刻開始采集當前圖像，采集完成則自動輸出圖像，曝光時間MCU控制,默認高電平，下降沿觸發。
l Trigger In2：外觸發引腳，3.3V電平，PWM脈沖輸入模式，高電平持續時間為CCD 的積分時間，低電平時間是采集和傳輸時間，低電平時間最小需持續4ms，高電平最小需持續10us。
l Sync：輸出傳感器的同步觸發信號，正脈沖輸出，上升沿圖像傳感器電子快門打開，傳感器開始積分，高電平持續時間為曝光時間，可直接接氙燈的trig引腳。
l Trigger Out2：可編程輸出，提供了控制接口，用戶可通過軟件控制該端口的輸出狀態。
l Analog Out：可編程模擬電壓輸出接口，0-3.3V的電壓范圍，分辨率0.8mV。
l VGND和GND區別：GND連接內部信號地，VGND有工模電感和信號地相連。

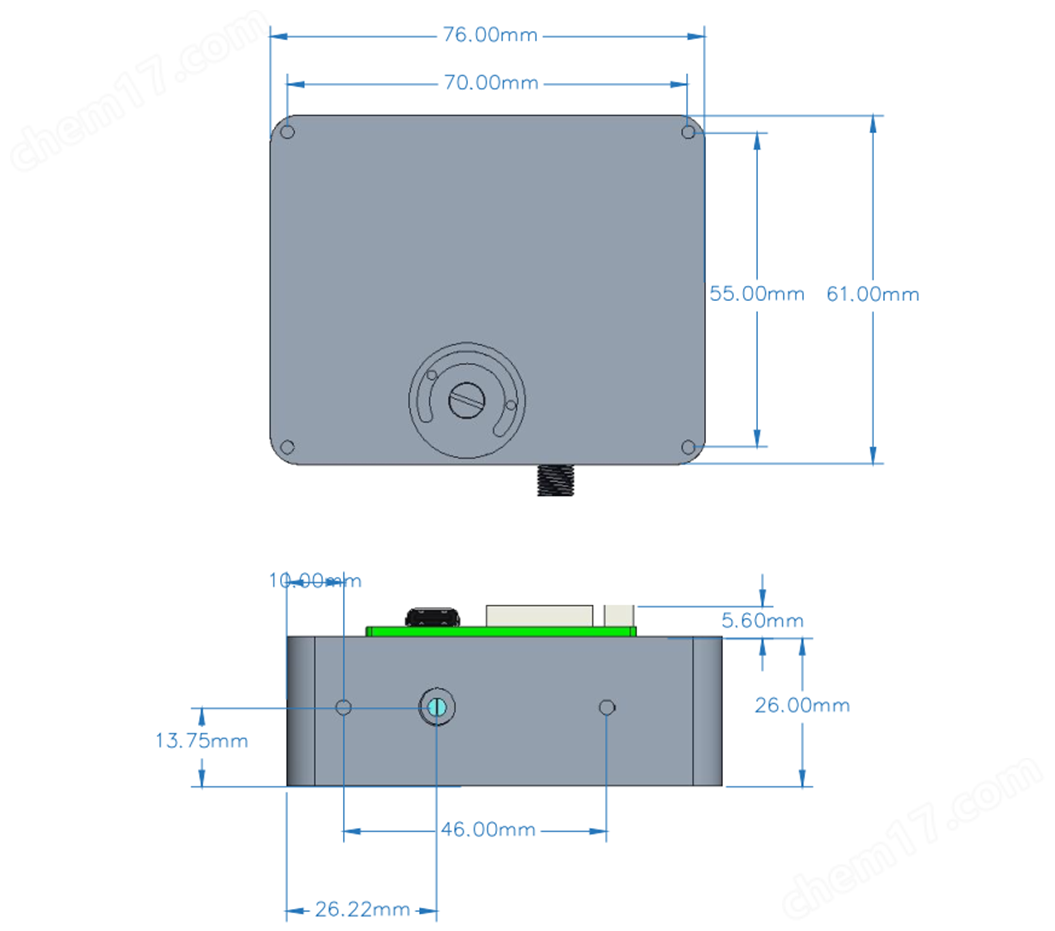

尺寸圖
應用實例

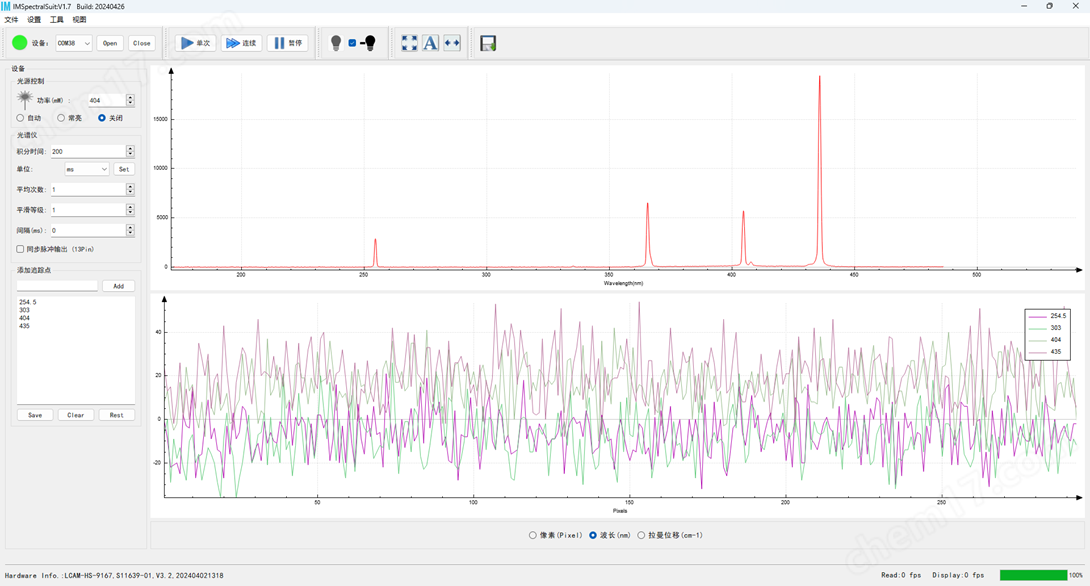

8.1、使用IMSpectralSuit 軟件測量汞燈紫外波段光譜并實時檢測單點波長值的變化波形：
8.2 405nm激光實測光譜：
8.3 185-1030nm@25um狹縫，汞燈實測光譜：
185-1030nm@25um狹縫，LED實測光譜：
8.4 使用785激光器探頭測試乙腈拉曼光譜（500mW @500ms，50um狹縫）：
