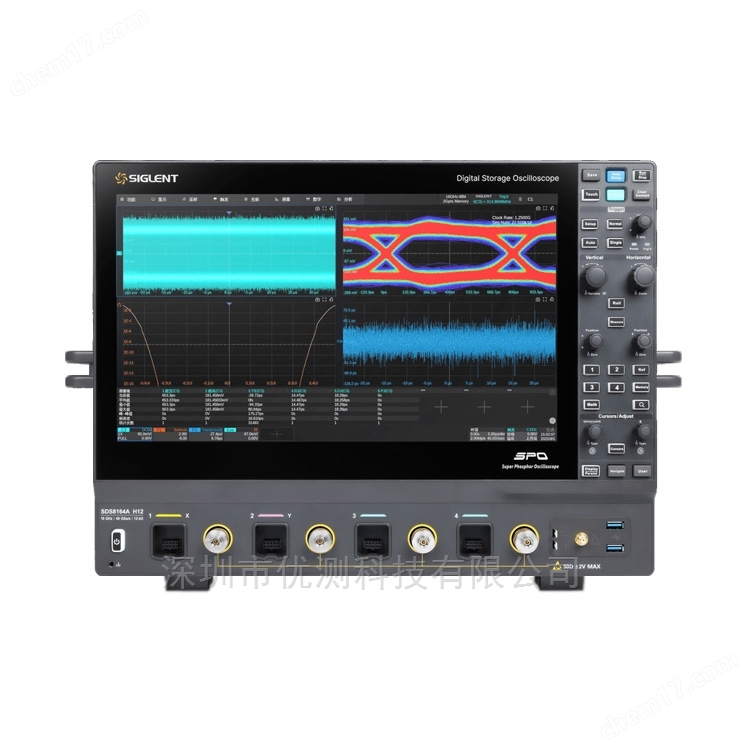

SDS8000A 鼎陽13GHz示波器SDS8134A H12

一、概述

     16GHz四通道SDS8000A系列示波器，12-bit垂直分辨率，全帶寬下底噪低至176μVrms，集成眼圖與抖動測試、協議一致性分析等多種分析功能，支持一鍵生成報告，樹立國產示波器新路標。

二、鼎陽13GHz示波器SDS8134A H12特點

1、帶寬：16 GHz, 13 GHz, 8 GHz
2、存儲深度：2 Gpts/通道
3、垂直分辨率：12-bit
4、實時采樣率：40 GSa/s

5、波形捕獲率：50 萬幀/秒

三、鼎陽13GHz示波器SDS8134A H12優勢

（一）12-bit高分辨率

      SDS8000A是基于硬件ADC實現的12-bit垂直分辨率，相比傳統8-bit示波器精度提升16倍以上，能夠顯著降低量化誤差，還原信號波形細節。且在ERES模式下，可實現高達16-bit分辨率，顯著增強對微小信號的檢測能力。

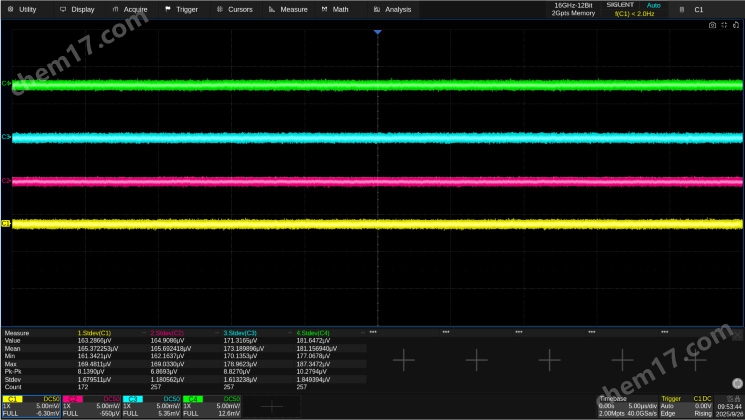

（二）超低本底噪聲

      SDS8000A系列采用高性能硬件架構，四通道均可實現176 μVrms(typ.)的超低本底噪聲，匹配12-bit高分辨率性能，大幅降低儀器自身對微小信號的干擾，確保產品在高帶寬、高速采樣的條件下依然能夠還原波形特征，確保工程師在精密測量及前沿科研應用中獲得高保真波形。

（三）眼圖與抖動測試

      SDS8000A支持眼圖與抖動測試，可自動從串行數據中提取時鐘以重構眼圖并計算抖動參數。儀器能夠自動測量多種眼圖和抖動指標，同時提供信號均衡功能以改善波形質量，并支持基于標準或用戶自定義的眼圖模板測試。抖動與噪聲成分還可通過直方圖和頻譜視圖等進行深入分析，為工程師在高速接口調試和信號完整性驗證中提供可靠依據。

（四）協議一致性分析

      SDS8000A示波器支持多種高速接口和總線協議的一致性測試，包括USB2.0、USB3.x、10BASE-T、100BASE-TX、1000BASE-T、2.5/5/10GBASE-T、10BASE-T1S、100BASE-T1、1000BASE-T1、DDR2/3/4、PCIE1.0/2.0及MIPI DPHY1.2等。儀器結合配套夾具，可完成參數配置與自動測量流程，并生成標準化測試報告。工程師可在一臺儀器上完成從調試到一致性驗證的全流程工作，從而在設計階段更高效地發現和解決問題。

（五）智能化設計體驗

      SDS8000A搭載15.6英寸高清觸摸屏，采用高性能射頻輸入接口，并配備了服務器級電源模塊以確保在高負載和長時間運行條件下穩定供電。整機采用蜂窩式散熱結構，可在長時間運行時穩定溫度并降低工作噪音。內置Web Server支持網頁遠程控制，結合SigScopeLab信號分析軟件，可實現遠程操作與數據管理，滿足實驗室與生產線的多種應用需求。

四、技術規格

五、其它產品

       SAP8000D 是高帶寬差分有源探頭，具有高帶寬、低噪聲等特性，適用于高速信號的測量。低輸 入電容的特性可以確保測量系統引入的負載最小化。 SAP8000D 有源探頭采用 SAPBus 接口，適用于支持 SAPBus 接口的示波器，如 SDS8000A 系列 示波器。SAP 系列有源探頭不需要額外的外部電源，示波器通過 SAPBus 接口為有源探頭提供電源和 通訊接口。當 SAP 系列有源探頭接入示波器后，可以在示波器界面讀取探頭信息。

（1）探頭帶寬 DC ~ 8 GHz

（2）10 kΩ的單端輸入電阻

（3）20 kΩ的差分輸入電阻

（4）探頭增益 ÷10

（5）300 fF 差分輸入電容

（6）±2.5 V 輸入動態范圍

（7）±12V 偏置設置范圍

（8）SAPBus 接口
