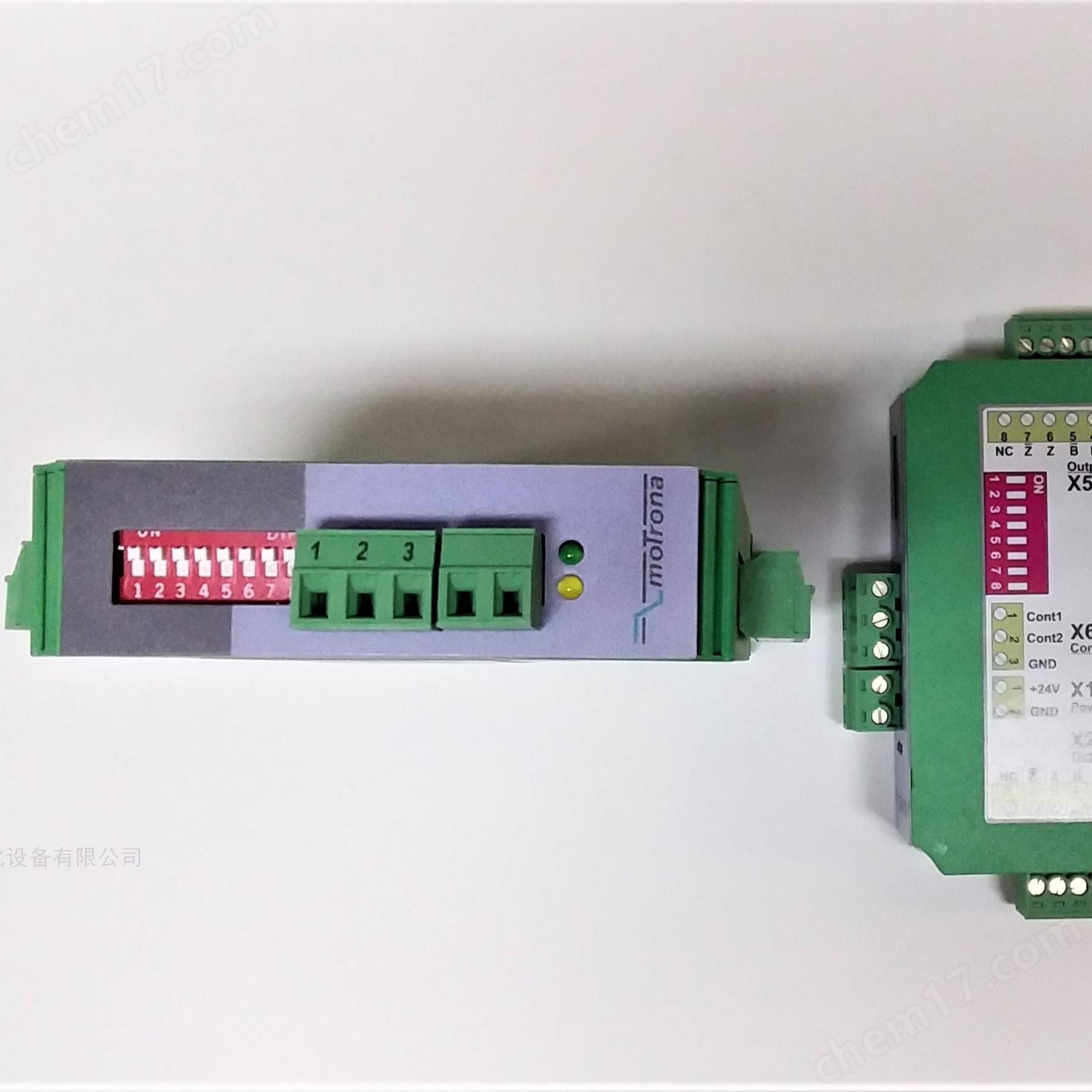

MOTRONA分頻器FS150運送監視器MS640歐直發

MOTRONA分頻器FS150運送監視器MS640歐直發

MS640：用于驅動系統安全和冗余控制的運動監視器

可靠的運動監視器 MS640 提供高度的內部和外部安全性。它用于對電機轉數和相關的驅動側機器運動進行合乎邏輯和合理的監控。

該器件直接檢測驅動器和外圍的實際狀態，并將其與編程的設定點狀態進行比較。如果運動不合理或如果極限值 ？？超過時，MS640 通過輸出觸發用戶編程的故障消息。此外，該監視器允許在兩個旋轉編碼檢測實際值（速度、旋轉方向、靜止、實際位置和位置差）。

高水平的外部安全（識別機械/傳感器系統/布線等中的電氣或

機械錯誤）

高水平的內部安全性（檢測設備組件的內部錯誤

和故障）

2 個脈沖輸入，格式為 A、B、90° [HTL] 或 A、/A、B、/B [RS422]

4 個用于 PNP / NPN / Namur 信號的控制輸入 [10 ...30 伏直流電]

6 個用于 PNP 信號的邏輯輸入 [10 ...30 伏直流電]

輸入頻率高達 500 kHz

4 個快速晶體管輸出，具有推挽特性，

防短路 [5 ...30 伏直流電]

4 個強制引導冗余輸出繼電器，帶

電位自由轉換觸點

串行接口 RS232 和 RS485

電源 24 VAC 和 17 ...40 伏直流電

緊湊的標準面板外殼

6 位 LED 顯示屏，高度為 15 毫米

顯示范圍 -199999 ...999999

通過按鍵或 PC 通過串行 RS232 接口進行設置

尺寸 B x 高 x T = 110 x 48 x 140 毫米（4,33 x 1,89 x 5,51 英寸）

4 個控制輸出：

• 格式/5 級 ...30 VDC（外部電壓 COM+）、PNP

• 輸出電流最大 200 mA

• 反應時間 < 1 ms

模擬輸出：

• 輸出電壓 ±10 V（最大 2 mA）

或輸出電流 0/4 ...20 mA（最大 270 歐姆）

• 分辨率 16 位（可擴展）或 ±15 位

• 精度 ±0.1 %

串行 RS485 接口：

• 異步數據傳輸

• 波特率 9600、19200 或 38400 波特

• Lecom 協議

選件 CO（= 控制輸出/RS232）

4 個控制輸出：

• 格式/5 級 ...30 VDC（外部電壓 COM+）、PNP

• 輸出電流最大 200 mA

• 反應時間 < 1 ms

串行 RS232 接口：

• 異步數據傳輸

• 波特率 9600、19200 或 38400 波特

• Lecom 協議

選件 CR（= 控制輸出/RS485）

AX348：帶串行RS232 / RS485接口的過程指示器

AX342 已于 2018 年 12 月 31 日停產。touchMATRIX® 系列提供多種選項的完整替代品。AX350/CO 的更多詳細信息 ...

與所有其他 AX342 - 348 設備一樣，AX348 具有兩個模擬輸入，用于檢測模擬標準信號（V 或 mA）。但是，它還具有串行接口，可以在 RS232 和 RS485 之間切換。該接口可選擇用于在打印機模式下串行傳輸測量值，或在 PC 模式下通過作系統用戶界面讀取任意參數或?qū)⑵鋫鬏數?AX（參數設置）。

2 個獨立的可擴展模擬輸入，每個輸入 0 ...10 V 或 0/4 ...20 毫安

串行 RS232 / RS485 接口

電源 115 / 230 VAC 和 24 VDC

適用于顯示輸入 1 或輸入 2 以及

總和 （IN1 + IN2）、差值 （IN1 - IN2） 和關系 （IN1 ： IN2）

Tara 函數

可選的線性化功能

緊湊的標準面板外殼

6 位 LED 顯示屏，高度為 15 毫米

20.000 步分辨率

顯示范圍 -99999 ... 999999

正面尺寸 96 x 48 x 140 毫米（3.78 x 1.89 x 5.51 英寸）

MOTRONA分頻器FS150運送監視器MS640歐直發

選項 IO（= IO-Link 設備）

通過 COM3 （230,4 kBaud） 傳輸數據循環

時間< 3 毫秒

過程數據 IN 32 字節（6 x AX350 的過程值）：

• 模擬值 1（縮放/線性化）和單位

• 模擬值 2（縮放/線性化）和單位

• 模擬值 1（縮放/線性化）與累加和單位

• 模擬值 2（縮放/線性化）與累加和單位

• 快捷模擬值 1（縮放/線性化）

與模擬值 2（縮放/線性化）和單位

• 快捷累加器模擬值 1（縮放/線性化）

與累加器模擬值 2（縮放/線性化）和單位

處理數據輸出 8 字節（2 x IO-Link 處理值到 AX350）：

• IOL 過程值 輸出 1 帶縮放、

可調小數點和可編程單元

• IOL 過程值 輸出 2 帶縮放、

可調小數點和可編程單位

FU210：模擬/串行RS232/RS485>>>頻率轉換器

FU210 是我們久經考驗的信號轉換器 FU252 的功能兼容且功能更強大的繼任者。

轉換器 FU210 將輸入信號處理為頻率或速度信息。它能夠讀取高達 1 MHz 的 TTL / RS422、HTL 差分、HTL PNP 和 HTL NPN 格式的信號，并幾乎瞬時將它們轉換為可自由擴展的模擬測量變量（電流/電壓）。這些轉換后的信號分辨率為 16 位，或通過 Modbus RTU 作為數字信息，可用于進一步處理。

脈沖輸入 A、B [HTL]、A、/A、B、/B [RS422、HTL]

輸入頻率高達 1 MHz [RS422]、200 kHz [HTL]

模擬輸出 ±10 V 或 0/4 ...20 mA，16 位

電源 18 ...30 伏直流電

用于禮帽導軌的卡扣式外殼（根據 EN 60715）

通過操作員軟件 OS6.0 進行設置

串行 RS232- / RS485 接口

SSI 輸入 DATA+、DATA-、CLOCK+、CLOCK- [RS422]、32 位

用于絕對傳感器和磁致伸縮傳感器的啟停接口

USB 接口和 RS232/RS485 接口，用于配置和串行讀出
