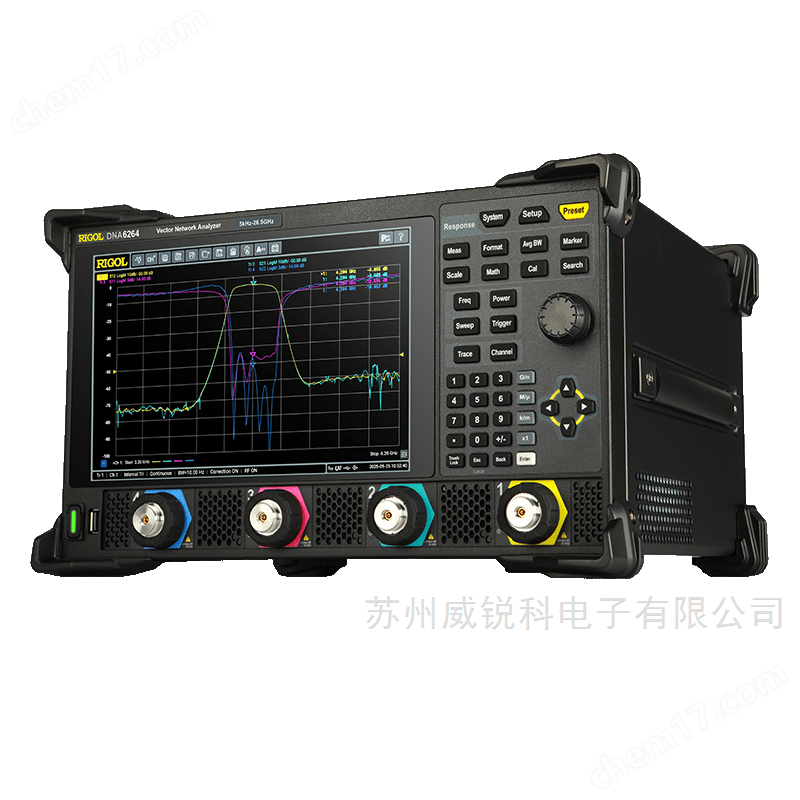

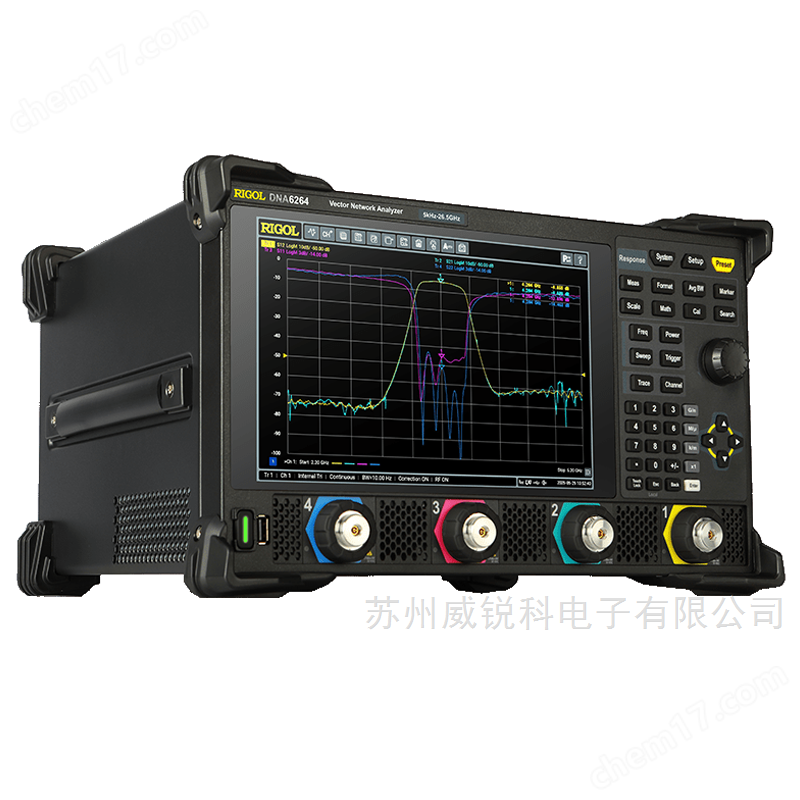

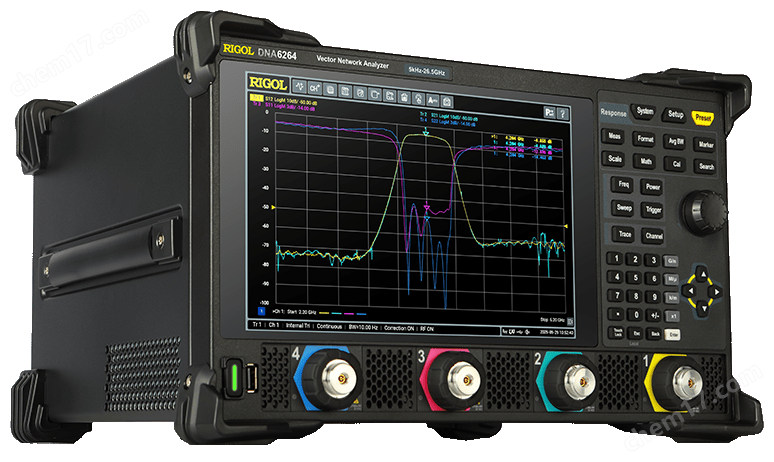

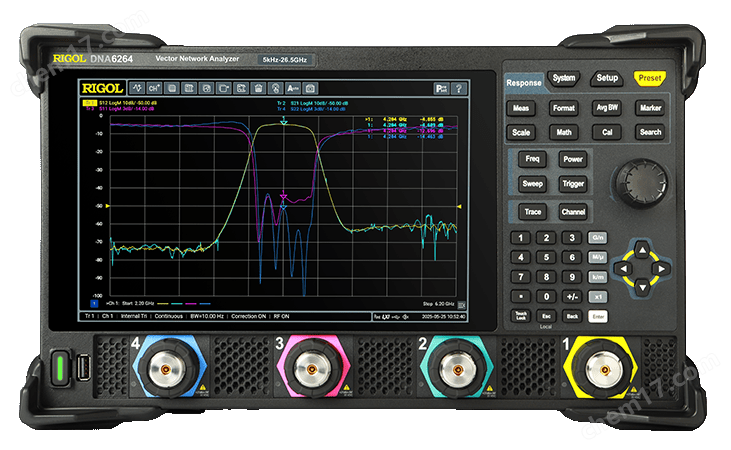

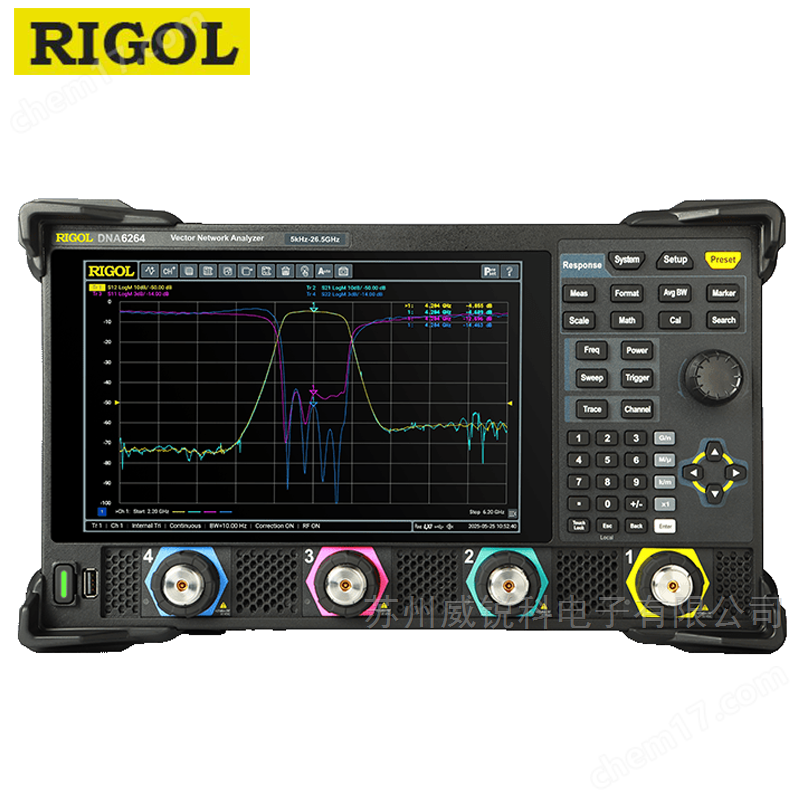

DNA6144 普源矢量網絡分析儀

DNA6000 系列普源矢量網絡分析儀提供頻響、單端口、響應隔離、增強型響應、全雙端口、電校準等多種校準方式，內設對數幅度、線性幅度、駐波、相位、群時延、Smith 圓圖、極坐標等多種顯示格式，外配 USB、LAN、HDMI 等多種標準接口，能精確測量微波網絡的幅頻特性、相頻特性和群時延特性。

DNA6000 系列矢量網絡分析儀保留了優秀產品的特征，包括性能指標、儀器外觀、顯示效果、軟件界面方面，同時控制儀器的體積、重量、風噪，為用戶營造良好的使用體驗。該產品可廣泛應用于電子、通信、微波等領域，是工業和高校研發、批產過程中常備測試設備。

普源矢量網絡分析儀產品特點：

• 頻率范圍：5 kHz ~ 26.5 GHz

• 端口數：2/4 端口

• 頻率分辨率：1 Hz

• 最大輸出功率：10 dBm

• 高動態范圍：127 dB (typ.)

• 跡線噪聲：0.003 dB rms

• 中頻帶寬范圍：1 Hz 至 10 MHz

• 兼容機械和 Ecal 電子校準件，支持多種校準類型（SOLT、Response Short、Response Open、OSL、Enhanced Response 1 to 2、Response Thru）

• 集合 S 參數、阻抗、駐波、TDR 時域分析、夾具嵌入/去嵌、天線測試等功能于一體

• 體積（358.1 mm × 214.8 mm × 300 mm）

• 10.1 英寸 1280*800 高清觸控顯示屏

• 支持 LAN、USB Device、USB Host、GPIB 通信接口

• 支持標準的 SCPI 指令

• 支持 USB、LAN、HDMI 等多種接口，方便系統集成與數據導出。

• 支持 Web Control 遠程操作

• 支持觸摸屏和實體按鍵雙操作模式，支持鍵盤/鼠標輸入

產品優勢：

頻率范圍覆蓋多種應用

提供從 5 kHz 到 26.5 GHz 的頻率范圍，支持 4 個或 2 個測試端口，精準覆蓋了從基礎無源器件（如濾波器、天線、線纜）、材料介電常數及高速互聯等領域的測試需求。

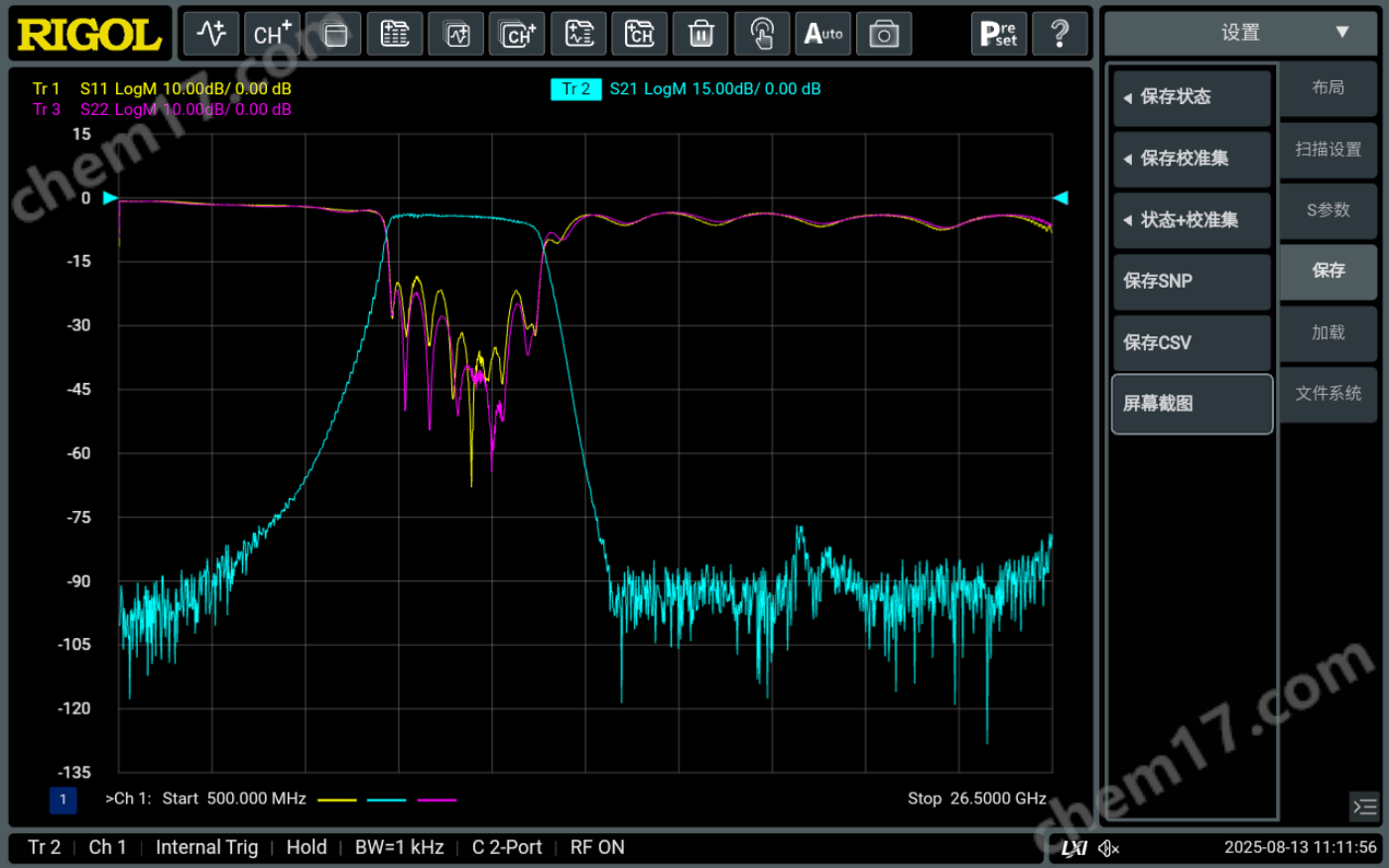

寬動態范圍確保性能表征

超過 120 dB 的寬動態范圍和極低的跡線噪聲，確保了高抑制比器件的精確表征和測量結果的穩定性。

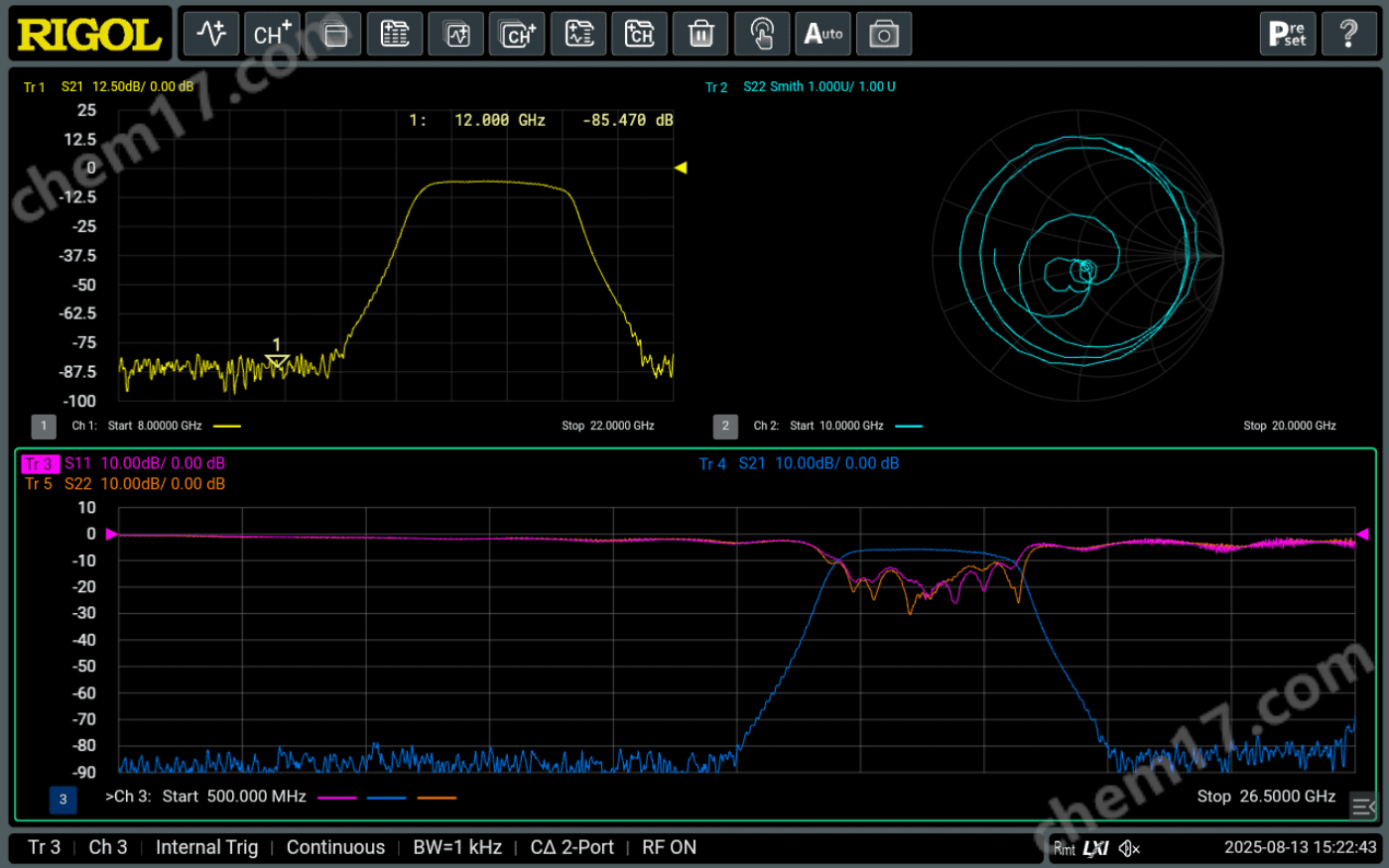

豐富的分析功能

內置極限線測試（Pass/Fail）、駐波比（SWR）測量、史密斯圓圖、時域反射計(TDR)等多種應用工具，無論是研發驗證還是產線品控，都能高效完成。

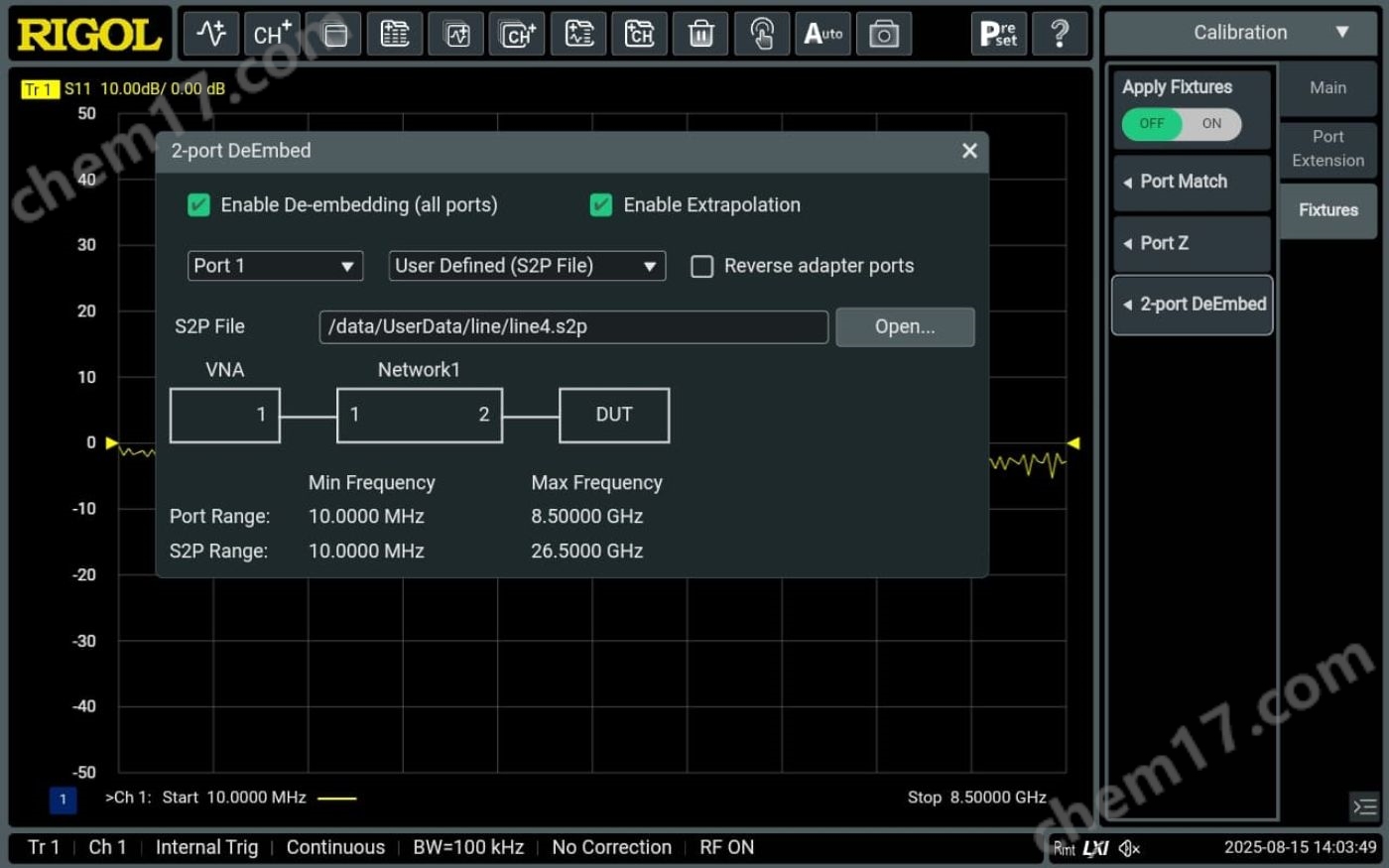

夾具移除及去嵌

通過夾具移除及去嵌輕松剝離測試夾具、轉接頭和線纜帶來的影響，精準測量被測件（DUT）本身的真實S參數，確保結果的可靠性。

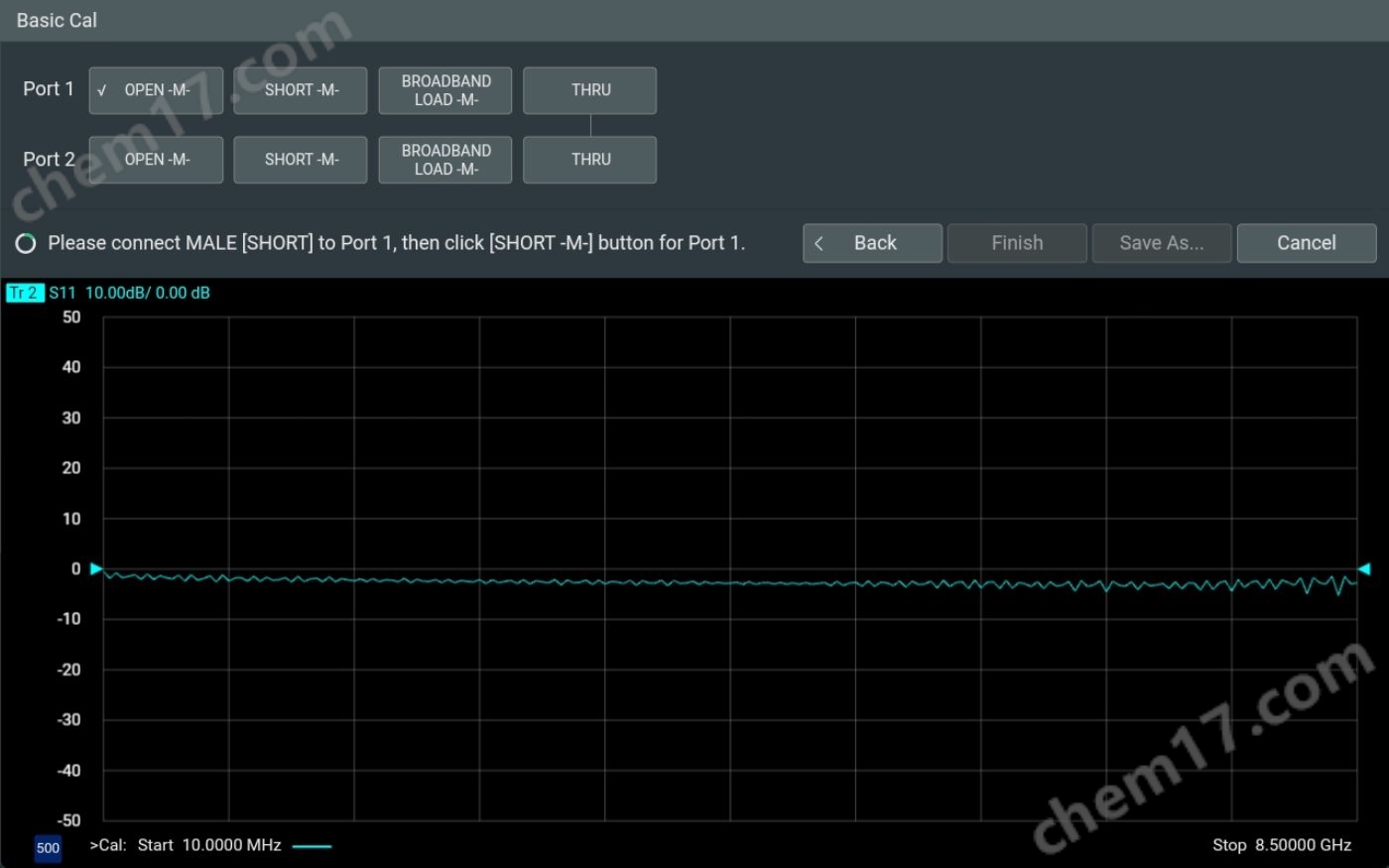

向?qū)叫?zhǔn)

內置的校準向?qū)?huì)一步步清晰地指引您完成操作，無論是新手還是專家，都能快速、準確地完成設置，確保每一次測量的精度。

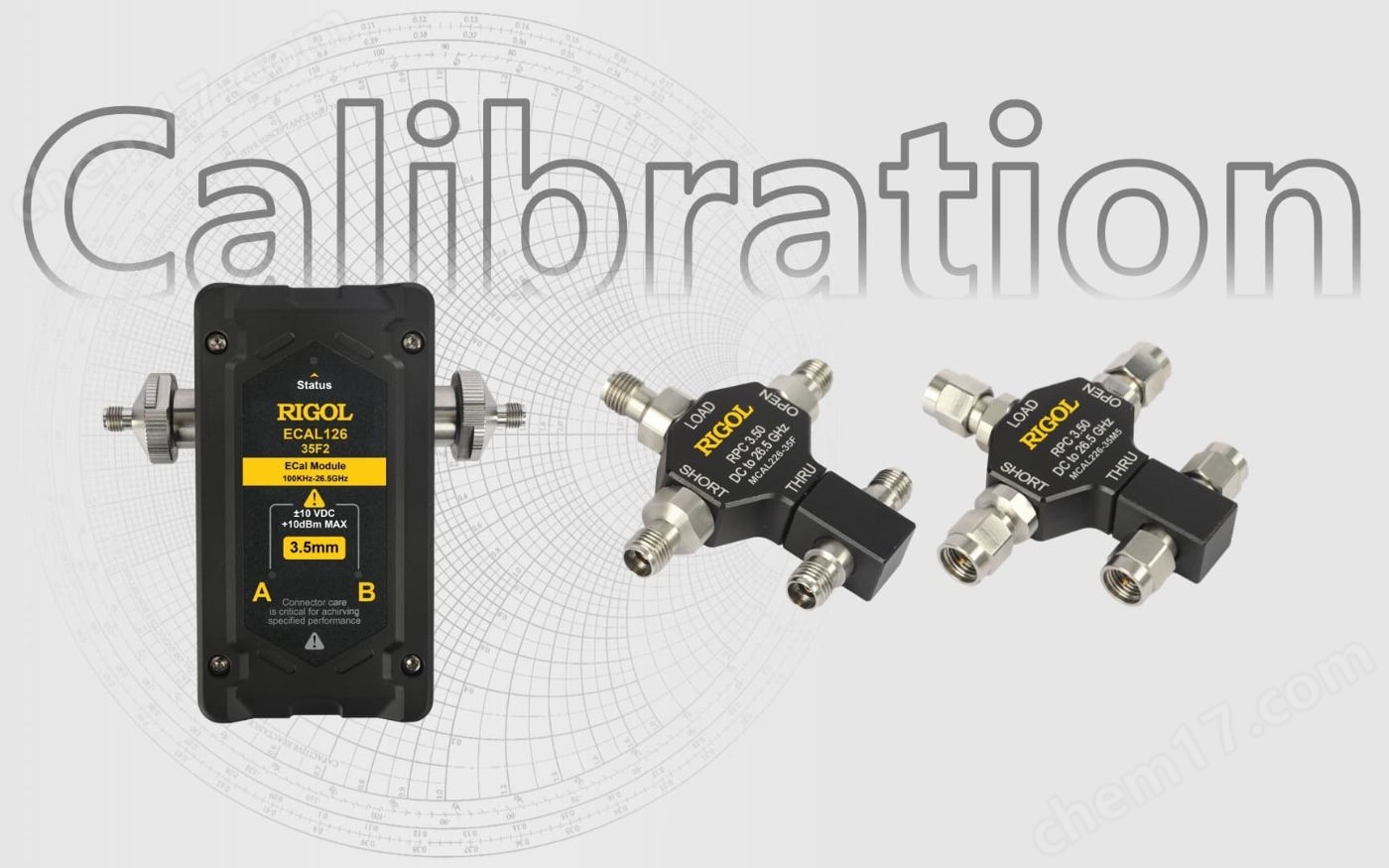

可選機械或電子校準件

提供覆蓋不同頻段和接口類型的高精度、長壽命機械校準件，確保測試結果的可溯源與高重復性。而電子校準件能大幅縮短測試準備時間，更能有效避免人為誤差，是追求效率與一致性的理想選擇。

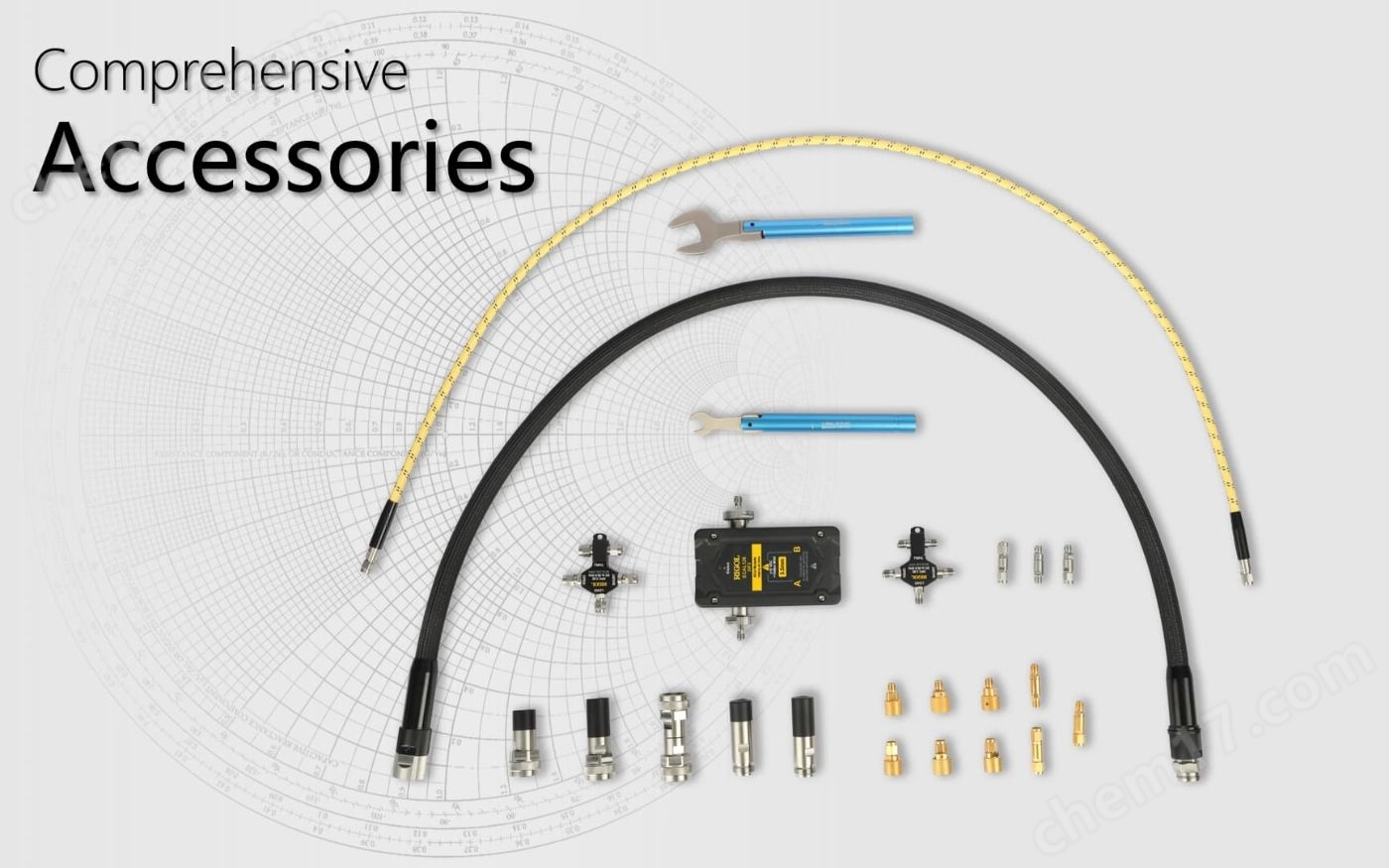

豐富的選配附件

通過完善的附件生態，您可以一站式配齊所需，讓可靠測試即刻發生。

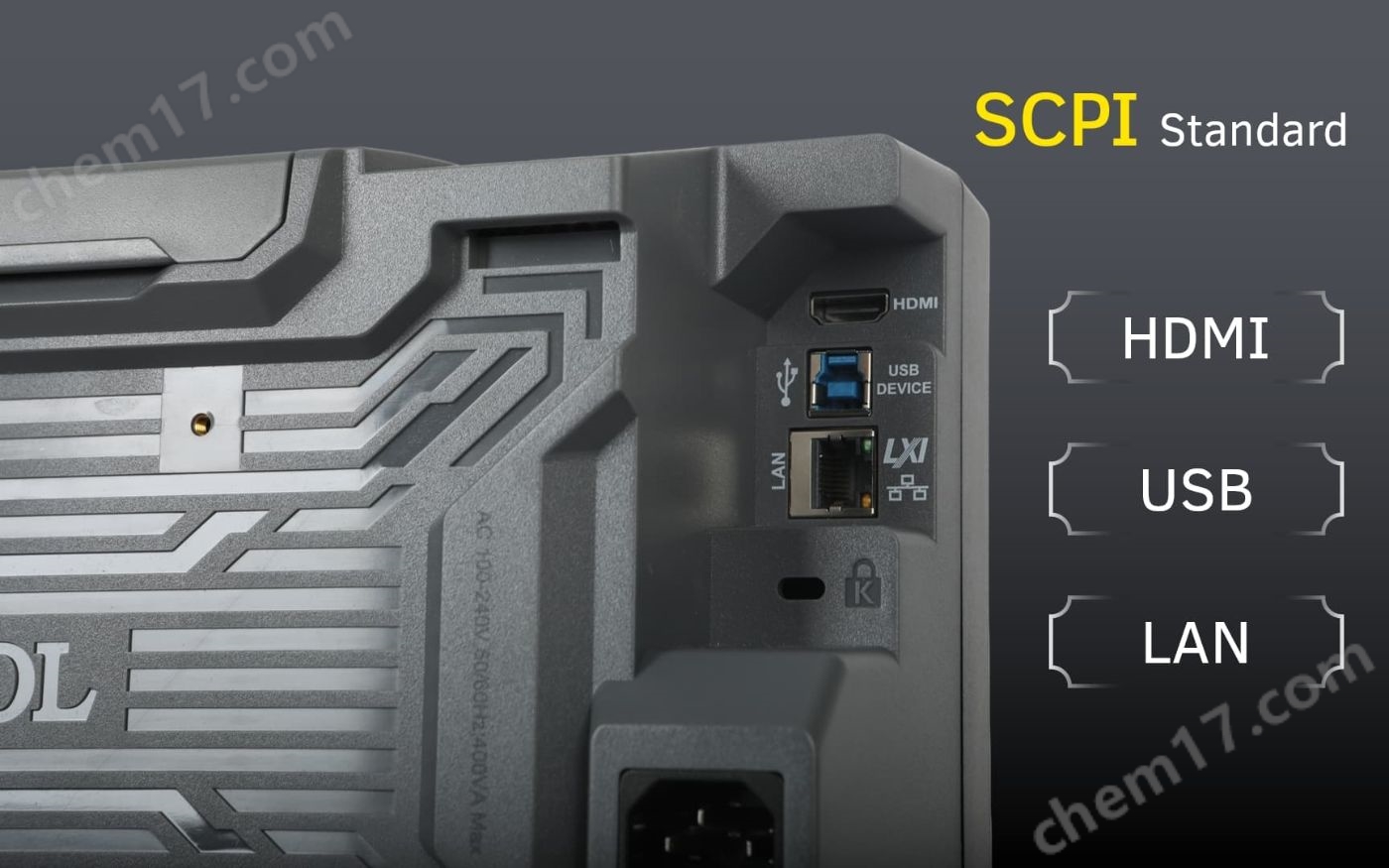

標準SCPI指令，指令集兼容

提供多種遠程控制接口并支持標準SCPI指令，通過指令集兼容平滑地將其集成或替換到現有測試系統中，無需重寫自動化腳本，保留熟悉的工作流程。

普源授權代理商：蘇州威銳科電子有限公司

我們的優勢：普源、是德、泰克、日置、海思、固緯、安柏、艾德克斯、鼎陽、同惠、艾諾等

訂購信息：

DNA6082         頻率5 kHz ~ 8.5 GHz ，2端口

DNA6084         頻率5 kHz ~ 8.5 GHz ，4端口

DNA6142         頻率5 kHz ~ 14 GHz ，2端口

DNA6144         頻率5 kHz ~ 14 GHz ，4端口

DNA6202         頻率5 kHz ~ 20 GHz ，2端口

DNA6204         頻率5 kHz ~ 20 GHz ，4端口

DNA6262         頻率5 kHz ~ 26.5 GHz ，2端口

DNA6264         頻率5 kHz ~ 26.5 GHz ，4端口

選件：

DNA-TDA10            TDR 時域反射分析

DNA-DTF10            DTF 故障距離測量

MCAL104-NM1            機械校準件套件，DC ~ 4.5 GHz, N 型（陽頭）50 Ω

MCAL104-NF1            機械校準件套件，DC ~ 4.5 GHz, N 型（陰頭）50 Ω

MCAL109-NM1            機械校準件套件，DC ~ 9 GHz, N 型（陽頭）50 Ω

MCAL109-NF1            機械校準件套件，DC ~ 9 GHz, N 型（陰頭）50 Ω

MCAL109-NK1            機械校準件套件，DC ~ 9 GHz, N 型（陽頭和陰頭）50 Ω

MCAL104-SM1            機械校準件套件，DC ~ 4.5 GHz, SMA（陽頭）

MCAL104-SF1            機械校準件套件，DC ~ 4.5 GHz, SMA（陰頭）

MCAL109-SM1            機械校準件套件，DC ~ 9 GHz, SMA（陽頭）

MCAL109-SF1            機械校準件套件，DC ~ 9 GHz, SMA（陰頭）

MCAL109-SK1            機械校準件套件，DC ~ 9 GHz, SMA（陽頭和陰頭）

MCAL126-35K1            機械校準件套件，DC ~ 26.5 GHz, 3.5 mm（陽頭和陰頭）

MCAL226-35M5            4 合 1 OSLT 機械校準套件，DC ~ 26.5 GHz，3.5 mm（陽頭）

MCAL226-35F5            4 合 1 OSLT 機械校準套件，DC ~ 26.5 GHz，3.5 mm（陰頭）

ECAL109-NF2            電子校準件，100 kHz ~ 9 GHz，N 型（陰頭）50 Ω，2 端口

ECAL114-NF2            電子校準件，100 kHz ~ 14 GHz，N 型（陰頭）50 Ω，2 端口

ECAL126-35F2            電子校準件，100 kHz ~ 26.5 GHz, 3.5 mm（陰頭），2 端口

CB-3.5M-3.5M-100-L-26G            射頻線纜，DC ~ 26.5 GHz，3.5 mm（陽頭）- 3.5 mm（陽頭），100 cm

CB-SMAM-SMAM-100-L-18G            射頻線纜，DC ~ 18 GHz，SMA（陽頭）- SMA（陽頭），100 cm

CB-NM-NM-100-L-18G            射頻線纜，DC ~ 18 GHz，N（陽頭）- N（陽頭），100 cm

CB-NM-SMAM-100-L-18G            射頻線纜，DC ~ 18 GHz，N（陽頭）- SMA（陽頭），100 cm

CB-NM-3.5M-100-L-18G            射頻線纜，DC ~ 18 GHz，N（陽頭）- 3.5mm（陽頭），100 cm

CB-NMD3.5F-3.5F-63-L-26G            網分專用射頻線纜，DC ~ 26.5 GHz，NMD 3.5mm（陰頭）- 3.5mm（陰頭），63.5 cm

AD-NF-NF-L-18G            適配器，N（陰頭）- N（陰頭），DC ~ 18GHz

AD-NM-NM-L-18G            適配器，N（陽頭）- N(陽頭），DC ~ 18GHz

AD-SMAF-SMAF-L-18G            適配器，SMA（陰頭）- SMA（陰頭），DC ~ 18GHz

AD-SMAM-SMAM-L-18G            適配器，SMA（陽頭）- SMA（陽頭） ，DC ~ 18GHz

AD-3.5F-3.5F-L-26G            適配器，3.5mm（陰頭）- 3.5mm（陰頭），DC ~ 26.5GHz

AD-3.5M-3.5M-L-26G            適配器，3.5mm（陽頭）- 3.5mm（陽頭） ，DC ~ 26.5GHz

AD-NM-BNCF-L-4G            適配器，N（陽頭）-BNC（陰頭），DC ~ 4GHz

AD-SMAM-NM-L-18G            適配器，SMA（陽頭）- N（陽頭），DC ~ 18GHz

AD-SMAF-NM-L-18G            適配器，SMA（陰頭）- N（陽頭），DC ~ 18GHz

AD-SMAF-BNCM-L-4G                適配器，SMA（陰頭）- BNC（陽頭），DC ~ 4GHz

AD-3.5M-2.92F-L-26G            適配器，3.5mm（陽頭）- 2.92（陰頭），DC ~ 26.5GHz

AD-3.5F-2.92M-L-26G            適配器，3.5mm（陰頭）- 2.92（陽頭），DC ~ 26.5GHz

TW8-8            扭矩扳手，8 in-lb，8.1 mm 開口端

TW12-19            扭矩扳手，12 in-lb，19.1 mm 開口端
