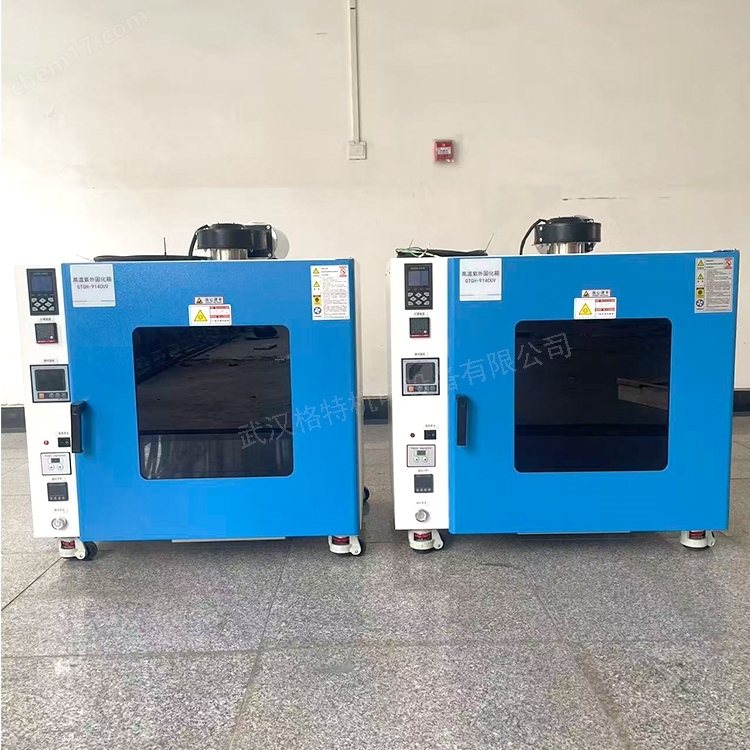

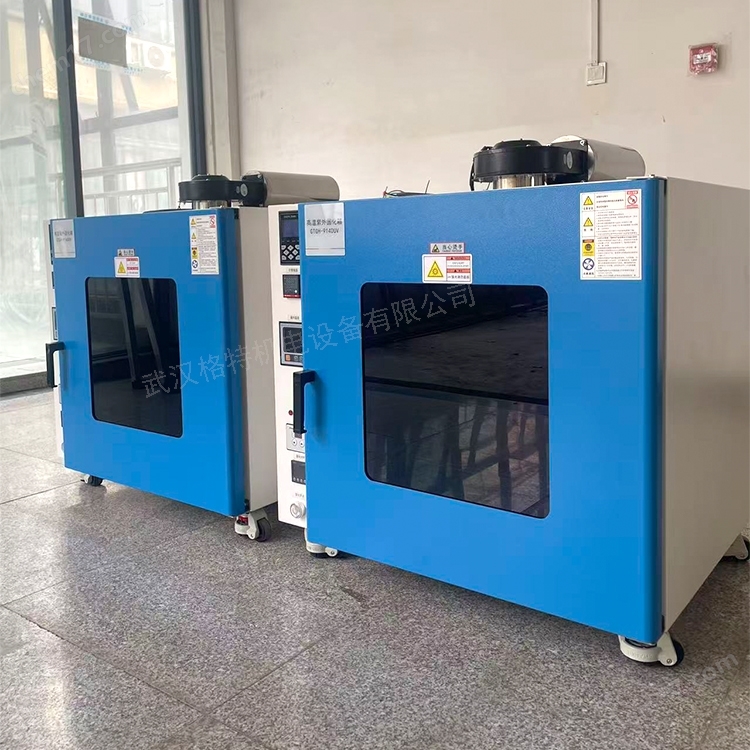

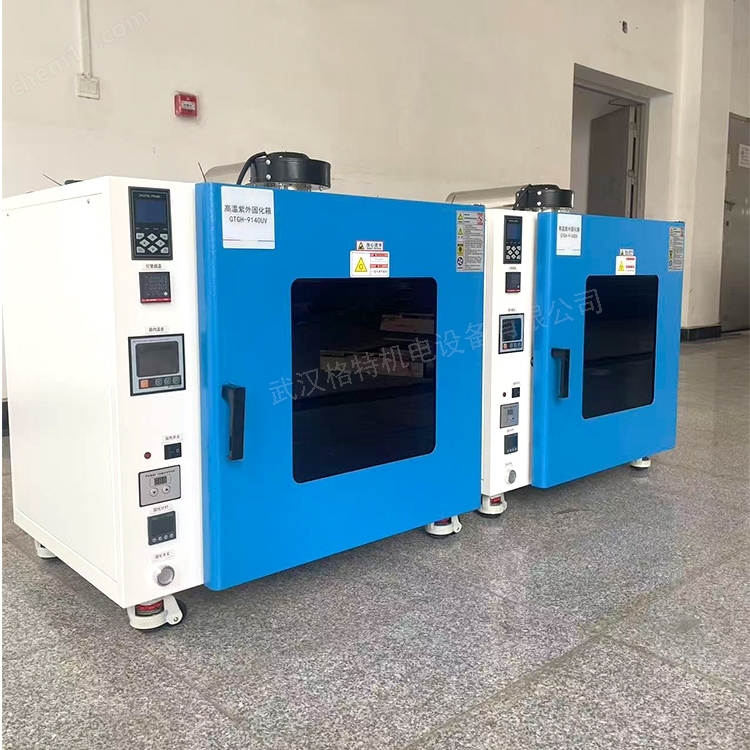

GT-BIR-14Z 高溫紫外復合固化箱

高溫紫外復合固化箱工作原理

高溫原理：通過加熱元件，如電阻絲、加熱管等將電能轉化為熱能，使箱內溫度升高。同時，溫度傳感器實時監測箱內溫度，并將信號反饋給控制系統，控制系統根據設定溫度與實際溫度的差值，自動調節加熱元件的功率，實現對箱內溫度的精確控制。

紫外固化原理：利用紫外光源發射出特定波長的紫外線，當紫外線照射到光敏材料時，光子能量被材料中的光敏劑吸收，引發光化學反應，使材料中的樹脂分子發生交聯反應，從而實現材料的固化。

高溫紫外復合固化箱主要技術參數

箱體內部尺寸：500×550×605寬×深×高

箱體外部尺寸：640×750×900寬×深×高

溫度范圍：50～100℃（可調）

溫度均勻度：≤±2℃（空載）

溫度波動度：≤±1℃（空載）

溫度精度：0.1℃

升溫速率：1.0～3.0℃/min（空載）

時間控制：0-999（時分）可調

產品隔板：2套

燈管：光照系統采用進口汞燈，滿功率使用壽命大于2000h

燈管功率：380V 50HZ  3kW（20～100%無級調節）

紫外波峰值：365nm

紫外波段：UVA 320～390nm

輻照度：10～30mw/cm2（可通過光源功率和隔板高度調節）

紫外燈罩：采用獨立溫控設計，獨立的排風降溫系統，保證燈管在合適的溫度下正常運行，保證使用壽命

燈管長度：300～400mm

石英玻璃：1片（石英片的尺寸根據燈管長度訂）

紫外燈數量：1支

反光片：1個

排風電機功率：240W(風速無極可調，主要采用吸風抽走箱內熱量，冷卻進氣為箱體外的環境溫度氣體)

時間控制：0～9999（時分）可調

電源電壓：380V 50HZ

額定功率：5KW

噪音：小于65dB

結構說明

1、外殼采用優質鋼板材料噴塑處理，造型美觀、新穎；

2、內膽采用鏡面不銹鋼板氬弧焊接制作而成；

3、保溫系統采用超細玻璃纖維填充保溫區，內外膽連接部位采用非金屬耐高溫材料，有效降低溫度傳導；箱門密封采用精制硅橡膠，避免材料高溫狀態下老化及硬化，保證密封可靠性；

4、熱風循環系統由能在高溫下連續運轉的進口風機和設計優良的風道組成；

5、箱門配置觀察窗，鋼化玻璃制造，安全保護；觀察窗貼紫外遮光膜四層，有效過濾紫外線；

6、箱體安裝四個福馬輪，方便移動；

7、設備配備了簡單易懂的操作界面，操作人員可以方便地設置時間、溫度等參數，無需復雜的培訓即可熟練操作。

控制系統

1、采用U型鈦合金高速加溫電熱管；

2、獨立系統，不影響旋轉及控制線路；

3、溫度控制輸出功率由微電腦演算，以達到高精度及高效益之用電效益；

4、具有加熱系統防超溫功能；

5、送風循環系統：采用低噪音、長壽命、空調型特制風機，風輪為多翼式離心風葉。

安全防護系統

箱內溫度超溫保護：當箱內溫度超過超溫保護器所設定的溫度時，機器會自動切斷燈管和加熱器的電源供電，并進入平衡狀態冷卻；

漏電、短路、超溫、過電流保護控制器停電記憶。
