一、產品簡介

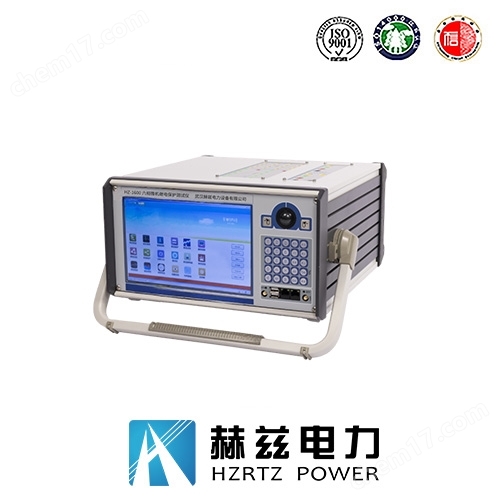

HZ-1600六相微機繼電保護測試儀是一款純模擬量輸出，全功能綜合性繼電保護測試儀。在保證高精度可控輸出的基礎上，減小體積，減輕重量。配置測試系統全部測試模塊，適用于發變組保護、線路保護、鐵路差動保護等在內的多種繼電保護專業項目的快速調試。

六相微機繼電保護測試儀配備高性能功率放大器并基于強大的PowerPC+X86平臺，采用模塊化設計，可實現對繼電保護裝置、測控裝置的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。

二、特點及主要功能

1）標準12相電壓電流完整同時輸出，且幅值、相位、頻率獨立調節。

2）12通道閉環回采錄波監視  對本機12通道電壓電流輸出波形進行回采、監視和錄波，可直觀方便地監視和觀察輸出波形失真情況，錄波時間由硬盤容量大小決定，并可在故障再現中重放錄波文件。

3）雙操作方式  除了單機操作外，裝置還可以外接臺式機或筆記本電腦進行操作，兩種方式功能一致，真正完整的雙操作模式。

4）高性能主控制器  輸出部分采用超高速DSP+FPGA控制，實時信號處理能力，傳輸頻帶寬，每周輸出2400點高精密波形，18位DA轉換器。輸出波形精度，失真小，線性好。

5）高速大容量工控機，10.4”超大屏幕  內置嵌入式Windows XPE操作系統，軟件系統高度穩定，電子硬盤容量大，任意開關機，系統損壞。裝置自帶10.4”超大屏幕，顯示容量和字體大，效果佳。

6）模塊式組合部件結構  采用軍工技術，實現多級絕緣隔離和等電位靜電屏蔽防護，大量采用精密元器件，并進行了專業化的結構設計。裝置可靠性高，EMC性能，且體積小、重量輕、功能全、攜帶方便。

7）新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，小信號精度，波形精致平滑。不會對試驗現場產生中高頻干擾，而且保證了從大電流到微小電流全程都波形平滑、精度優良。

8）功能強大  可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試，12相輸出可用于備自投測試。

9）備自投測試及快切功能 10路開入8對開出，可測試各種備自投和快切裝置。測試界面設計美觀，可直接顯示各種系統主接線圖、各開關接點狀態、電流電壓幅值非常直觀方便地測試、記錄和顯示整個備自投裝置的動作過程。

10）接點豐富  10路接點輸入和8對空接點輸出。輸入接點為空接點和0~250V電位接點兼容，可智能自動識別。輸入輸出接點可根據用戶需要擴展。

11）獨立可調直流電源  設有一路大功率110V 或 220V專用直流電源輸出。

12）接口完整  裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。

13）內置GPS  裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。

14）完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

15）輕小型高集成單機和一體化結構  屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。體積小，重量輕，具有很高的性能價格比。

三、技術指標

交流電流輸出： 6路，每路30A/450VA    六路并聯180A/1000VA

交流電壓輸出： 6路，每路120V/80VA    線電壓300V/120VA

交流輸出精度： 0.1%（主量程范圍內）

直流電流輸出： 6路，每路±10A/120VA，0~60A

直流電壓輸出： 6路，每路±160V/80VA，0~350V

直流輸出精度： 0.2%（主量程范圍內）

相    位：     0~360°

相位精度：     0.01°

疊加諧波：     2~24次諧波

輸出頻率：     0~1200Hz

頻率精度：     0.001Hz

開 入 量：     10路（無極性,可擴展）

開 出 量：     8對（可擴展）

對時裝置：     GPS

無線連接：     WIFI，4G

有線連接：     以太網通訊端口 2個

接口類型：     百兆LAN口，RJ45

獨立直流：     DC110V/220V，額定電流1.5A

外形尺寸：     420×360×210mm3

重    量：     16kg
