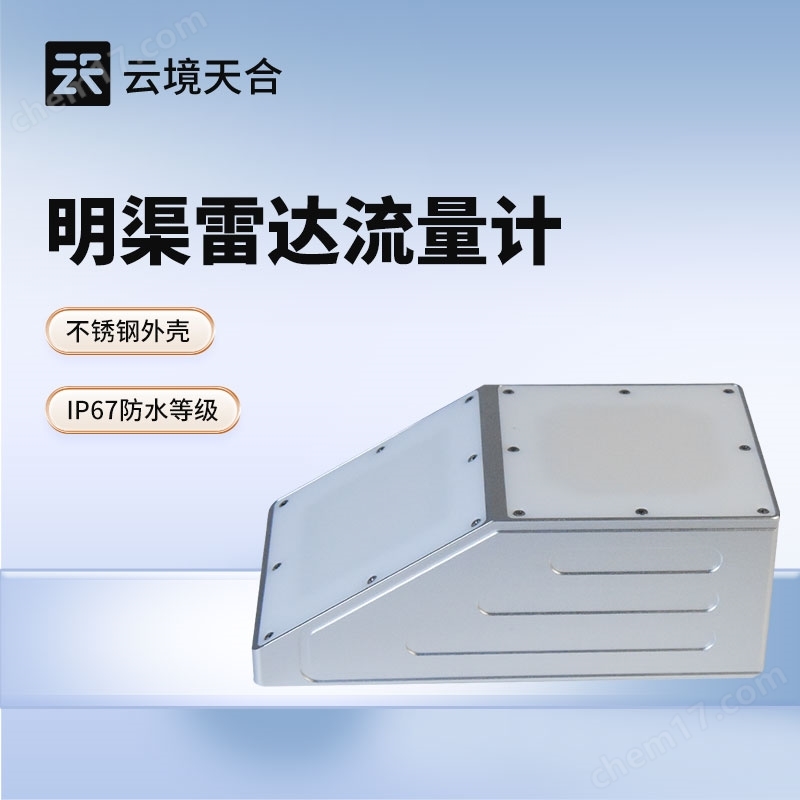

TH-L3 雷達流速儀
| 參考價 | ￥6900.00-￥8900.00 |
- 公司名稱 山東天合環境科技有限公司
- 品牌云境天合
- 型號TH-L3
- 所在地濰坊市
- 廠商性質生產廠家
- 更新時間2025/10/31 15:55:29
- 訪問次數 29
| 雷達水位流速流量傳感器基礎款 | 6900.00元 | 599 臺可售 |
| 雷達水位流速流量傳感器高精度款 | 8900.00元 | 599 臺可售 |
聯系方式：王迎迎13276363312 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
氣象站、防爆氣象站、農業氣象站、高標準農田設備、水位監測站、雨量監測站、大氣實時監測站等
| 產地類別 | 國產 | 應用領域 | 環保,農林牧漁,道路/軌道/船舶,綜合 |
|---|---|---|---|
| 供電電壓 | 直流7 ～ 28V | 工作溫度 | -35° ～ 70° |
| 防水等級 | IP67 | 間隔時間 | 1 ～ 5000min |
| 重量 | 流量計+支架： 5.8kg |
雷達流速儀運用優良多普勒雷達技術，通過發射特定頻段電磁波并捕捉水流表面微小散射體反射信號，精準測量水流表面流速。非接觸式測量方式，無需接觸水體，避免泥沙、雜物干擾，適應各類自然及人工河道、明渠、潮汐等復雜環境。設備具備高靈敏度與抗干擾能力，支持實時數據傳輸與遠程監控，可集成于水文監測系統，為防洪減災、水資源調度提供可靠流速數據支撐。
一、產品簡介
雷達流速儀主要由雷達流速計、雷達水位計組成，流速計用于采集流體表面流速，并經過模型計算得到過水?dāng)嗝嫫骄魉?，再結合水位計測得的水位以及斷面信息算出過流斷面面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。
二、技術參數
| 參 數 | 說 明 |
| 供電電壓 | 直流7 ～ 28V |
| 電流（12V供電） | 正常工作時300mA左右，休眠小于1mA。 |
| 工作溫度 | -35° ～ 70° |
| 防水等級 | IP67 |
| 發射頻率 | 24.000 ～ 24.250GHz |
| 通訊接口 | RS-232 / RS-485 |
| 通訊協議 | MODBUS-RTU / 自定義協議 |
| 測速范圍 | 0.15 ～ 15m/s |
| 測速精度 | ±2% |
| 速度分辨力 | 0.01m/s |
| 測距范圍 | 0.4 ～ 40m |
| 測距精度 | ±1cm |
| 距離分辨力 | 1mm |
| 天線樣式 | 流速：14 x 32゜ 水位：11 x 11゜ |
| 間隔時間 | 1 ～ 5000min |
| 流量計尺寸（長×寬×高） | 220×120×83.8mm |
| 支架尺寸（長×寬×高） | 100×100×100mm |
| 重量 | 流量計+支架： 5.8kg |
| 外殼材料 | 鍍鋅、不銹鋼板 |
三、測量渠段的選擇
測量渠段的選擇與測量流量的準確性有直接的關系，為得到較好的測量結果，測量渠段應盡量滿足以下條件：
1.測驗渠段內無巨大塊石阻水,無巨大漩渦、亂流等現象。
2.測驗渠段宜順直、穩定、水流集中。
3.測驗渠段需硬化處理，測量斷面宜規整。
4.測驗渠段應保持順暢，防止漂浮物堆積。
四、安裝注意事項
1.安裝流量計時，水位計和流速計雷達不能有遮擋，否則會影響測量準確度。
2.流量計安裝時需盡量保證外殼上表面水平，且安裝在渠道中間位置。
3.流速計波束建議朝來水方向，如圖3-3所示，且與水流方向的水平角度為0度。
4.流速計只受動態目標影響，渠道做硬化處理沒有雜草或樹木時，即便波束照射到渠道兩側也不會對測流造成影響。
