免校準生物型光鑷-SENSOCELL，采用“光動量計算LIGHT MOMENTUM METHOD"技術， 解決了傳統光鑷校準繁瑣、通量低、無法進行細胞內部力學測量的難題。SENSOCELL通過高度聚焦激光束產生的力來操控細胞內或者細胞外的微粒，并且結合力學檢測系統和成像系統（如普通明場顯微鏡、共聚焦顯微鏡、超分辨顯微鏡），可以直觀地對細胞或者組織進行分子層面的力學測量，廣泛應用于細胞生物力學的研究，如：細胞膜動力學、細胞與細胞相互作用、細胞骨架、細胞硬度、單分子動力學等。

免校準光鑷技術特點

? 光阱測量模塊

• zhuanli力譜測量技術——LIGHT MOMENTUM METHOD（zhuanli號：EP 2,442,316）

• 無需校準，直接測力；

• 最多支持256個獨立光阱，每個光阱xy平面獨立移動；

• 每個光阱單獨測力；

• 可整合多種成像模式：如明場、EPI、TIRF、共聚焦等；

• 力學分辨率：<50 fN

• 樣品定位精度：1 nm、位移精度：0.1 nm。

? 光阱生成模塊

• 光阱激光：1064 nm單頻率激光，超低背景；

• 光阱激光功率：3W；

• 2D 快速光阱操控 (高達 25 kHz)；

• 獨立光阱亞納米精度精確控制；

• 工作視野：70 μm x 70 μm（60X 物鏡下）；

• 光阱剛度：3pN/mW·μm（1μm小球）；

• 光阱軌跡：支持自主編程設計光阱運動軌跡和振蕩軌跡。

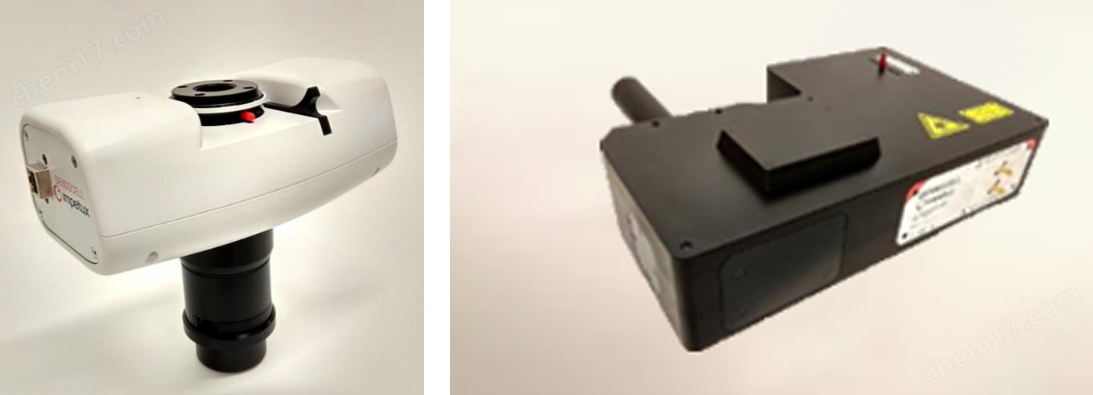

左：光阱測量模塊；右：光阱生成模塊

免校準光鑷應用領域

細胞膜研究	細胞核動力學	細胞內流變學	細胞-細胞互作	相變與相分離
細胞硬度	微生物動力學	膠體	分子馬達	單分子結構解析

技術原理

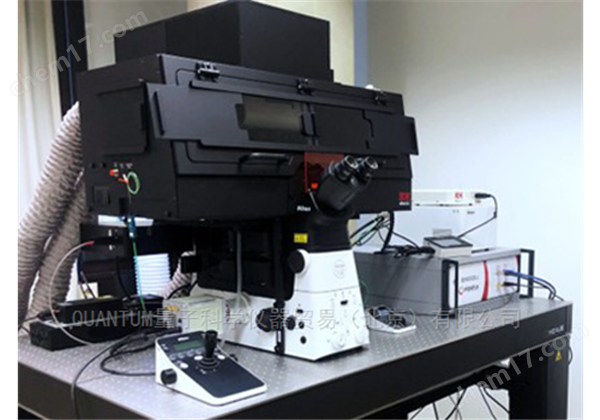

SENSOCELL免校準生物型光鑷主要由上樣模塊、光鑷生成模塊、力學檢測模塊以及成像（明場、EPI、TIRF、共聚焦以及超分辨）模塊組成。光鑷生成模塊通過高度聚焦激光束產生的力來操作納米或微米級的介電質顆粒，實現了對生物分子的單分子水平的操縱；力學檢測模塊采用“光動量計算LIGHT MOMENTUM METHOD"技術，無需校準即可對細胞內外進行力學操控測量。

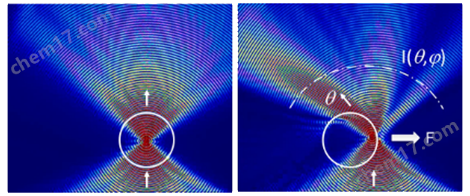

捕獲中心（左）和偏心（右）微球的光束傳播路徑的模擬。在第一種情況下，由于前向散射光偏轉角的平均值為零，因此沒有凈回復力（net restoring force）。第二種情況，≠0，物體上的受力為：F=n•P•/c。

設備參數

? 光鑷：

• 無需校準，直接測力；

• 檢測范圍：70 μm×70 μm （60X物鏡下）；

• 獨立光阱數目：1-256個；

• 光阱類型：高功率1064nm單頻率激光；

• 力學檢測分辨率：<0.05 pN

• 最大逃逸力：>1 nN （在樣品面激光功率為1W時對于4.5μm聚苯乙烯微球）

• 樣品定位精度：1 nm、位移精度：0.1 nm；

• 光阱移動特性：所有光阱可在 x,y 平面獨立移動。

? 顯微鏡：

• 支持基于Nikon Ti2倒置顯微鏡的各種顯微成像系統

• 觀測范圍：70 μm×70 μm （60X物鏡下）；

• 熒光波段：支持405nm-670nm不同的熒光波段

• 成像模態：支持明場、寬場、TIRF、共聚焦以及超分辨成像；

• 兼容性：支持諸如OKOLAB等不同活細胞培養系統；

• 樣品臺兼容性：支持小皿，玻片以及微流控芯片等。

應用案例

■ 細胞核形變

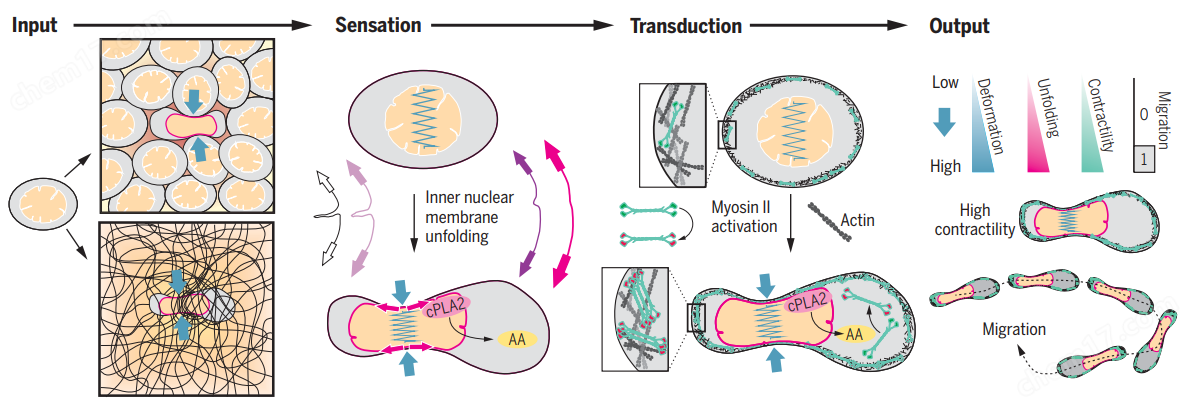

SCIENCE：細胞核充當細胞形狀變形的彈性機械轉換器，并控制細胞的動態行為

■ 細胞質力學

Nature Physics：分裂過程中細胞內硬度降低和粘彈性流動性增加

■ 細胞膜動力學

Nature Physics：周期性障礙物調節膜張力傳導，實現局部機械傳遞

■ 細胞膜動力學

巨型單層囊泡(giant unilamellar vesicles, GUVs)研究

■ 細胞相互作用

T細胞與腫瘤細胞相互作用
