目前市面上的接地電阻測試儀種類繁多，良莠不齊。從測量方法和測量手段上來區分，可以大致分為兩大類：
1、鉗形接地電阻測試儀
1.1、優點：該類型接地電阻測試儀體積小，重量輕，無需布線、無需打地樁制造輔助級，準確快速。
1.2、不足：只適合于測量有回路的接地系統。測量結果反映的是接地電阻和接地引下線的綜合值。不具備大地網電阻測量功能。
1.3、適用范圍：電信、氣象、油田、建筑及工業電氣設備的接地電阻測量，且必須是有回路的接地系統（這一點實際中并不多見）。
2、大地網接地阻抗測試儀
1.1、優點：輸出功率大，變頻抗干擾，測量精度高。
1.2、不足：儀器偏重。體積較大，需要打樁布線。
1.3、適用范圍：電力系統、變電站地網測量等。
在此之前，受測試設備技術水平的限制，對于接地網的測試往往僅局限于測量接地電阻的大小。實際上對于大型地網，“接地電阻"呈現出較明顯的“復數阻抗"性質，即包含電阻分量、電抗分量，所以應當采用“接地阻抗"的概念取代“接地電阻"。另外，接地阻抗也不是判斷接地網是否**為**指標。如在高土壤電阻率地區，欲降低變電所地網的接地阻抗值，不僅十分困難，而且往往很不經濟、也很不合理。而在低土壤電阻率地區，即使地網的接地阻抗值達到了電力行業標準 DL/T621-1997“交流電氣裝置的接地"規定的要求，變電所內的接觸電壓和跨步電壓，也不一定處處都能滿足人身**和設備**的要求。隨著人們對地網科學認識和評判水平進一步提高，不能僅以接地阻抗作為接地系統的**判據已成為行業專家共識。
在電壓等級較高的電力系統中，單相接地故障電流顯著增大。眾多行業專家認為，對于大型地網來說，應把對“接觸電壓"和“跨步電壓"的要求提到首要上來。這樣，無論從保證人身**和設備**、還是從經濟技術指標方面考慮，都會更加適用與合理。至于接地阻抗的**值，根據變電所當?shù)氐木唧w土壤條件，可以而且應當允許在一定的范圍內變動。所以，新版DL/T475－2006《接地裝置特性參數測量導則》規定了要測量“場區地表電位梯度"，“接觸電壓"，“跨步電壓"等項目。
利用工頻信號對大型地網的接地阻抗進行準確測量，歷來是個難題。除了人工勞動強度大之外，更為麻煩的是，難以排除地網中雜散電流對測量結果所帶來的干擾影響，測試結果的可信度大大降低。同時，為提高信噪比需采用大電流方式測量，DL/T475－2006規???采用工頻方式測量電流不小于50A，現場準備工作多，勞動強度大，也無法測量接觸電壓，跨步電壓等參數。

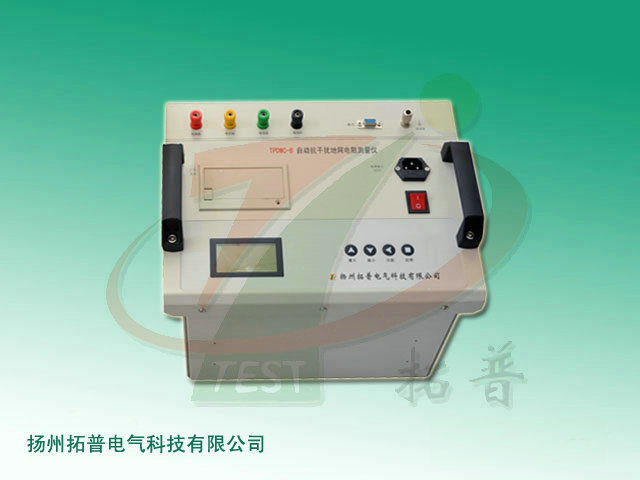

系列大地網接地阻抗測試儀就是在這樣一種科學環境孕育下而研發的。該產品采用當前先進的數字選頻測量（電子對抗）技術，具有抗干擾能力，消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差；采用純正弦波大功率信號源做為測試電源，多頻點采集數據，克服了雙點異頻插值法的局限性；特別適用于大型、超大型接地網接地阻抗及其它特性參數的測量。該系統可準確測量接地阻抗，跨步電位差，接觸電位差，土壤電阻率，場區地表電位分布，地網電流分布等接地特性參數。合同類型的產品相比，該儀器僅重15kg,即可達到5A/400V的異頻輸出，功能強大、性能優、使用方便

功能特點產品特點
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、精度高?；菊`差僅0.005Ω，可用來測量接地阻抗很小的大地網。
4、功能強大。可測量電流樁，電壓樁，地網阻抗、接地電阻，接地導通、土壤電阻率。
5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、具有數據存儲功能，可存儲300組測試數據。
7、布線勞動量小，無需大電流線。
8、準確可靠。儀器具有接地保護，限流和限壓保護，聲光報警等功能，以確保試驗人員。
產品參數
1、測量范圍：0～5000Ω
2、分辨率：0.001Ω
3、測量誤差：±（讀數×2％+0.005Ω）
4.抗工頻50Hz 電壓干擾能力：10V
5、測試電流波形：正弦波
6、測試電流頻率：45、50、55、60、65Hz單頻
45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
7、輸出電流：1、2、3、4、5A
8、*大輸出電壓：400V
9、測量線要求：電流線銅芯截面積≥1.5mm2
電壓線銅芯截面積≥1.0mm2
10、供電電源：AC220V±10％，50Hz
信息整理：揚州拓普電氣科技有限公司
