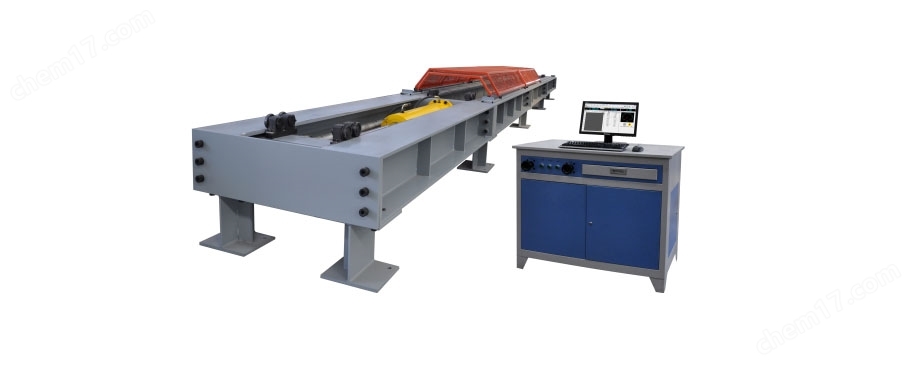

200噸電液伺服臥式拉力試驗機

一、基本介紹：

 盛林200噸電液伺服臥式拉力試驗機主機部分主要由油缸座、油缸活塞、前移動夾頭座、后移動夾頭座、移動橫梁及負荷傳感器等部件組成。油缸座、鋼板焊接框架和后移動夾頭座形成受力框架，前移動夾頭座和后移動夾頭座連接試樣的兩端。單出桿雙作用低摩擦活塞缸在液壓油的作用下帶動前移動夾頭座運動，從而將試驗力施加到試樣上。后移動夾頭座與框架之間采用插銷連接，自動穿銷。計算機控制系統通過控制伺服閥來實現試驗的自動控制。該設備是工業級材料與構件力學性能測試領域的重型核心設備，核心特點是 “臥式布局"+“200 噸最大拉力"+“電液伺服閉環控制"，主要用于對大尺寸、高剛度、高強度的金屬 / 非金屬構件（如鋼索、錨桿、管道、大型接頭等）進行精準的拉伸、持久、等力學性能測試，廣泛應用于工程機械、軌道交通、航空航天、石油化工等重工業領域。

二、核心測試項目：

極限抗拉強度：施加拉力至試樣斷裂，記錄最大拉力，計算 “最大應力 = 最大拉力 / 試樣截面積"，驗證是否達標（如橋梁鋼索需≥1860MPa）；

屈服強度：監測試樣從 “彈性變形" 到 “塑性變形" 的臨界應力

伸長率 / 斷面收縮率：通過斷裂后試樣的長度 / 截面積變化，評估材料的塑性（如工程機械銷軸伸長率需≥15%，避免脆斷）。

典型試樣：電力金具、銅板、繩索、錨鏈、運輸帶、鋼絞線等

應用領域：建筑行業、建材行業、 冶金行業、交通運輸行業、能源資源行業科學研究單位、大專院校、質量檢測中心、商品檢測部門、電力等

三、功能特點：

a、載荷輸出與控制

　　采用雙油缸或大直徑單油缸驅動（臥式布局下，油缸沿水平方向輸出拉力），液壓系統工作壓力通常為 21-31.5MPa，可穩定輸出 0-2000KN 的拉力，滿足大噸位試樣的斷裂、屈服、持久載荷測試需求。

　　電液伺服閥精準控制流量與壓力，加載速率可實現0.001-50mm/min的無級調節，支持 “恒速率加載"“恒速率位移"“恒應力" 等多種控制模式，適配不同標準（如 GB/T 228.1、ISO 6892、ASTM E8）的測試要求。

b、臥式結構優勢

　　區別于立式機型（適合短試樣），臥式布局的試驗空間更長（通?？啥ㄖ?5-20 米，甚至更長），且試樣水平放置，可避免長 / 重試樣（如大型錨桿、鋼索、工程塑料棒）因自身重量下垂導致的測試偏差，同時方便吊裝與夾持。

　　設備底座通常配備重型導軌與調平裝置，確保油缸、夾具、傳感器的軸線同軸，避免附加彎矩影響力值精度 —— 這對大噸位測試至關重要（若同軸度差，可能導致力值波動、試樣偏斜斷裂，甚至損壞傳感器）。

c、測量系統精度

　　力值測量：采用高精度拉壓力傳感器，支持實時采集力值數據，分辨率可達 1/500000FS；

　　位移測量：配備光柵尺或磁致伸縮位移傳感器（測量范圍與試驗空間匹配），位移精度≤±0.01mm，可精準捕捉試樣的彈性變形、塑性變形及斷裂位移；

　　數據采集：采樣頻率≥1000Hz，可完整記錄 “力 - 位移"“力 - 時間"“應力 - 應變" 曲線，為后續分析提供詳細數據支撐。

d、安全與穩定性設計

　　硬件防護：配備過載保護（當力值超過額定載荷 105%-110% 時，系統自動停機）、過位移保護（設定上下限位，防止夾具碰撞）、液壓系統防爆閥（避免油管破裂導致的壓力驟降）；

　　軟件防護：測試軟件具備 “急停信號聯動"“數據異常報警" 功能，同時支持測試過程斷點續存（避免因突發情況丟失數據）；

　　結構強度：機身采用Q345 或更高強度鋼材焊接，并經時效處理消除內應力，確保長期承受大載荷時無變形、無振動（振動會影響傳感器精度）。

四、技術參數：

最大試驗力：2000KN；

試驗機級別：1級；

試驗力測量范圍：1%-100%FS

試驗力分辨力：滿量程的1/500000；

試驗力示值相對誤差：拉伸±0.5%，；、

加荷速率范圍：0.5KN/s～50kN/s；

活塞空載最大速度：200mm/min

桁架間有效拉伸距離：25m；（根據需求定制）

桁架間有效寬度不小于：800mm；

試驗機中心軸高度不小于：600mm

活塞最大行程：1000mm

主機外形尺寸（長×寬×高）：最終確認圖紙

電源：三相五線制。

　　200噸電液伺服臥式拉力試驗機是重工業領域 “重型構件安全驗證" 的核心設備，其測試數據直接決定產品是否滿足設計壽命與安全標準，是連接 “工程設計" 與 “實際應用" 的關鍵技術紐帶，尤其在對 “長尺寸、高載荷、長期可靠性" 要求嚴苛的行業中不可huo缺。
