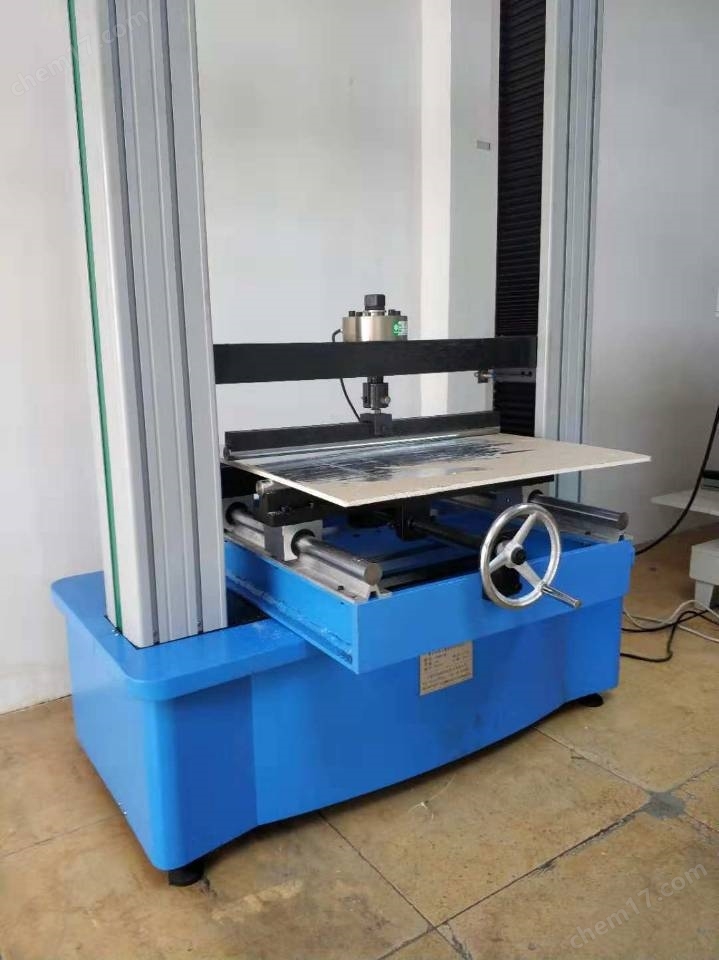

陶瓷磚抗折試驗機

   陶瓷磚抗折試驗是評估陶瓷磚（如地磚、墻磚、巖板等）抵抗彎曲斷裂能力的核心檢測項目，通過模擬陶瓷磚在實際使用中承受的彎曲載荷（如行人踩踏、家具壓迫、結構應力等），判斷其是否符合國家 / 行業標準（如 GB/T 4100、ISO 10545），是陶瓷生產質控、工程驗收、質量監督的關鍵環節。本文陶瓷磚抗折試驗機是專門用于檢測陶瓷磚抗折強度的專用檢測設備，廣泛應用于陶瓷生產企業、質量監督機構、建筑工程質檢部門及科研單位，核心作用是通過模擬陶瓷磚在實際使用中的受力情況，評估其抵抗彎曲斷裂的能力。

一、主要結構組成：

二、試驗核心原理：

陶瓷磚抗折試驗基于三點彎曲或四點彎曲力學模型，通過對瓷磚施加勻速垂直壓力，直至樣品斷裂，記錄斷裂瞬間的最大載荷，再結合瓷磚尺寸參數計算抗折強度（也稱 “斷裂模數"），最終判定產品是否合格。兩種彎曲方式的適用場景略有差異：

三點彎曲：載荷通過單個上壓頭作用于瓷磚中間，下方兩點支撐（呈 “三點一線"），受力集中于樣品中部，操作簡便，適用于常規矩形陶瓷磚（如 300mm×300mm、600mm×600mm 地磚）；

四點彎曲：載荷通過兩個上壓頭施加，下方兩點支撐（呈 “四點兩線"），瓷磚受力更均勻，能減少局部應力集中對結果的影響，適用于薄型陶瓷磚、大規格巖板（如 1200mm×2400mm 及以上）或易出現邊緣缺陷的樣品。

三、技術參數：（以20KN為例）

1、最大試驗力20kN

2、試驗機級別0.5級

3、負荷測量范圍0.4%～100%FS

4、示值相對誤差±0.5%

5、試驗力分辨力1/±500000FS（全程分辨力不變）

6、變形測量范圍0.2%～100%

7、力控速率調節范圍0.005%～5%FS/S

8、力控速率控制精度速率<0.05%FS時，為±1%設定值以內； 速率≥0.05%FS時，為±0.5%設定值以內；

9、位移速率控制精度為設定值的±0.2%以內；

10、有效試驗跨度850mm

11、橫梁移動行程900mm

12、電源電壓 ～220V±10% 50Hz（須可靠接地）

四、設備選型關鍵參數

量程范圍：根據陶瓷磚類型選擇，常規陶瓷磚抗折載荷通常在 1-5kN，建議選型量程為最大預期載荷的 1.2-1.5 倍（如選 5kN 或 10kN 量程）；

力值精度：需滿足標準要求，通常為0.5 級（即力值誤差≤±0.5%）；

加載速度范圍：可調節且覆蓋標準要求（如 0.5-50mm/min，至少包含 5mm/min 的標準速度）；

樣品尺寸兼容性：支撐跨度可調節范圍（如 50-600mm），滿足小至馬賽克、大至 800mm×800mm 瓷磚的檢測；

數據系統：是否支持標準公式自動計算、數據導出（如 Excel）、權限管理（適用于質檢實驗室）。

   陶瓷磚抗折試驗機是陶瓷產品質量控制的核心設備，其檢測結果直接關系到建筑陶瓷的使用安全性和耐久性，無論是生產企業的出廠檢驗，還是工程驗收的質量把關，都離不開該設備的精準檢測。
