一、基本用途：

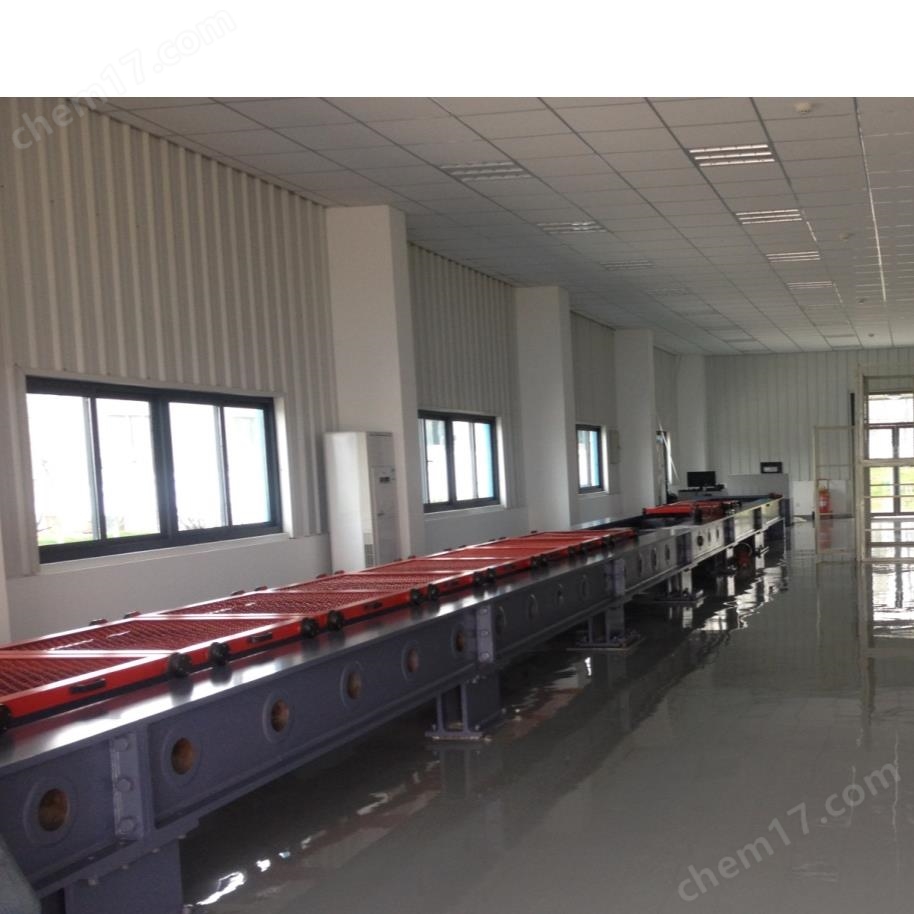

盛林圓鋼吊裝帶臥式拉力試驗機采用微機控制技術，相對于門式拉力試驗機在長度上具有較大的優勢，拉伸空間不受高度影響，最長抗拉伸空間可以達到30米以上，滿足較長的材料試樣試驗要求。適用于鏈條、鋼絲繩、電力金具、吊裝帶、鏈條等材料開展力學性能測試，可精準檢測其抗拉強度、拉伸強度、拉力等關鍵指標，還能自動計算試驗力、伸長率等參數，并支持打印試驗曲線與報告，廣泛應用于生產企業、第三方質檢機構及科研等領域。
二、功能特點：
1、水平加載，適配長試樣：
設備主體沿水平方向布置，有效試驗空間可從 1m 延伸至 30m（可定制），能輕松容納長度 5-15m 的試樣（如圓鋼吊裝帶、鋼絞線、長管材），避免立式設備因試樣過長導致的 “中部下垂”（引發額外彎曲應力，影響測試精度）。
2、大跨度框架，抗變形能力強：
主機框架采用高強度型鋼（如 Q345 鋼板）焊接而成，經時效處理消除內應力，橫梁與導軌通過精密加工保證平行度（≤0.1mm/m），加載時框架變形量≤0.05mm，確保大載荷下（如 500kN-2000kN）的測試精度。
3、微機控制電子式臥式拉力試驗機采用單空間試驗結構，試驗過程簡單明了，更換輔具采用插銷式連接，操作方便。
4、盛林自主研發的測控系統，擁有應力、應變、位移閉環控制模塊，測試過程自由平滑切換，微機實時顯示試驗力、峰值、位移、速度、時間、測試曲線等功能。并可針對材料試樣進行試驗力、變形、位移等速率保載功能。
5、試樣裝卸過程采用橫梁電動按鈕控制，隨意設置快速、中速、低速，使得裝夾試樣簡單、高效。
6、試驗結束可設置為自動返回初始位置功能，提高了工作效率。試驗機主機裝有機械、電子雙重限位，實時保護試驗機撞車的危險發生。電控系統裝有過流、過載保護裝置。
7、試驗機測控軟件采用Windows平臺，可自由編輯數據圖形處理，客戶可任意建立試驗數據庫，隨機保存、調用。一鍵打印測試報告，任意輸出任何格式報表，方便快捷。
8、配備專用防滑夾具（針對吊裝帶、電纜等柔性試樣）與剛性夾持工裝（針對鋼絞線、錨桿等剛性試樣），夾具可沿導軌自由調整間距，適配不同直徑（如 Φ5mm-Φ50mm）、寬度（如 50mm-500mm）的試樣，無需頻繁更換工裝。
三、技術參數：
1、試驗力：100KN、200KN、300KN、600KN、1000KN
2、試驗力等級：0.5級
3、試驗力示值誤差：1%、0.5%以內
4、力值測量范圍： 滿量程0.4~99%FS
5、力值示值分辨率：力的1/500000碼
6、加載速度范圍：0.5-50mm/min
7、位移分辨率：0.008mm
8、拉伸空間：10米（可定制）
9、試驗寬度：700mm（可定制）
10、絲杠行程：1500mm（可定制）
11、電源電壓：三相380V；50Hz;6KW
四、操作流程：
1、標準操作流程（以合成纖維圓鋼吊裝帶抗拉測試為例）
- 設備預熱與校準：開機預熱 30 分鐘（液壓機型需待油溫穩定至 30-50℃），用標準砝碼校準力傳感器（確保精度）；檢查激光位移傳感器是否歸零。
- 試樣準備：截取完整的圓鋼吊裝帶試樣（長度需≥試驗空間的 80%，如試驗空間 5m，試樣長 4m），確保帶體無破損、接頭牢固，用記號筆在帶體中間標注標距段（如 2m）。
- 裝夾試樣：將吊裝帶兩端放入專用防滑夾具，調整移動橫梁使帶體張緊（無松弛），確保帶體軸線與加載方向一致（通過夾具對中功能校準）；在帶體與夾具接觸處墊防滑襯墊（若未內置），避免打滑。
- 參數設置：在軟件中選擇 “纖維吊裝帶抗拉強度測試” 程序，輸入試樣規格（寬度、厚度、標距）、加載速度 3mm/min、停止條件 “力值下降至峰值的 80%（判斷斷裂）”。
- 啟動與監控：點擊 “開始”，設備勻速加載，實時觀察載荷 - 位移曲線；若帶體出現局部撕裂（未wan全斷裂），需繼續加載至完quan斷裂，記錄最大載荷。
- 數據處理：軟件自動計算最大抗拉強度（最大載荷 / 帶體橫截面積）、斷裂伸長率（斷裂后標距增量 / 初始標距 ×100%），對比標準值（如 GB/T 23592 要求合成纖維吊裝帶安全系數≥5），判斷是否合格。
圓鋼吊裝帶臥式拉力試驗機是圓鋼吊裝安全的 “把關設備”，其核心價值在于通過臥式布局適配長尺寸吊裝帶，以精準加載與數據采集驗證其力學性能。選購時需重點關注 “試驗空間長度、最大試驗力、夾持防滑設計”，操作中需嚴格控制加載速度與安全防護，確保測試結果真實可靠，最終保障圓鋼吊裝作業的安全與高效。
