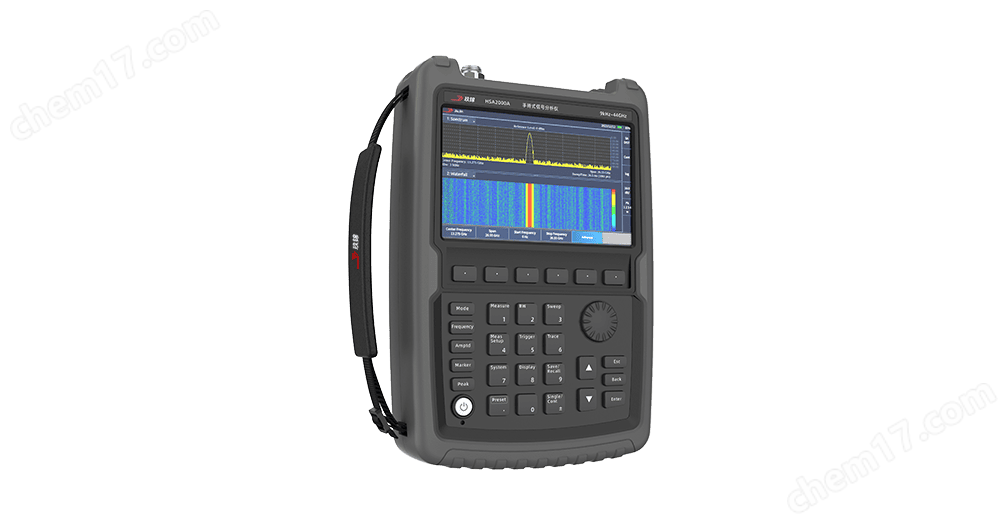

HSA2000A手持式信號分析儀

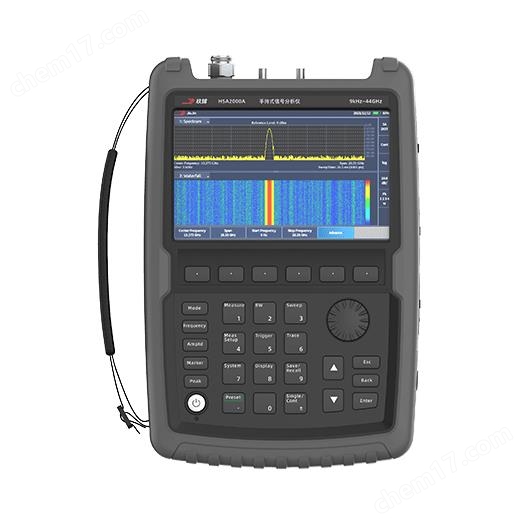

HSA2000A手持式信號分析儀

9 kHz~44 GHz 9 kHz~7.5 GHz/13.6 GHz/26.5 GHz/44 GHz

• 頻率范圍：9 kHz~44 GHz

• 掃描速度：1 GHz掃寬最快掃描時間<20 ms

• 相位噪聲：≤-102 dBc/Hz（載波：1 GH，偏移：10 kHz）

• 支持通用頻譜分析、干擾信號分析（瀑布圖、RSS1）、模擬信號分析、矢量信號分析、IQ信號分析模式

• 遠程控制指令兼容主流同類設備，并且具備SCPI指令錄制功能

HSA2000A手持式信號分析儀主要功能

通用頻譜分析模式（GPSA）

通用頻譜分析（GPSA）通過掃描和FFT兩種測量方法完成對信號的頻率、功率等參數測量；通過6條跡線、6個標記展示頻率范圍內的測量結果；跡線、標記支持多種數學運算功能以滿足不同測試場景的測量要求。

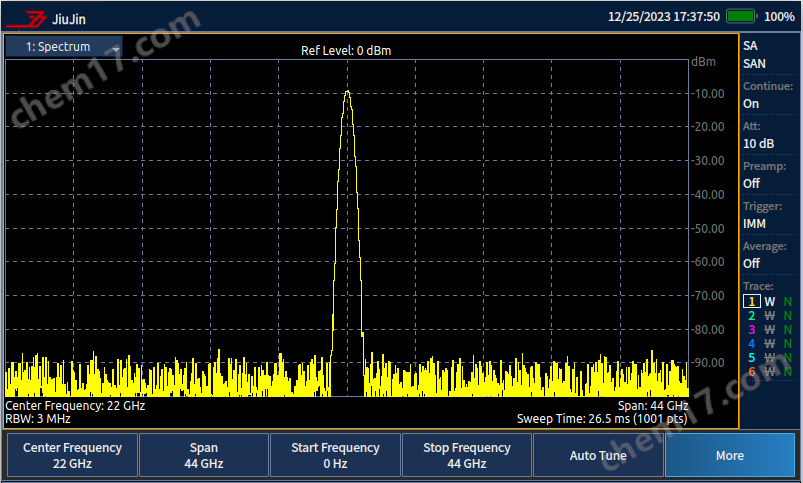

頻譜分析模式

干擾信號分析（IFA）

干擾分析功能（選件），提供三種測量模式三種不同的測量模式，頻譜測量，瀑布圖測量和接收信號強度指示（RSSI）。

干擾信號分析

模擬信號分析（ASA）

模擬信號分析（ASA）提供調幅、調頻或調相三種測量以完成模擬調制信號的解調分析；可以同時顯示解調信號的頻譜和時域波形，完成對調制信號的調制深度、調頻偏差、調制相偏、載波頻率誤差、信納比、總諧波失真、載波功率等參數測量。

模擬信號分析（ASA）

矢量信號分析（VSA）

矢量信號分析（VSA）主要完成信號頻域、調制域和碼域的分析?？蔀镻SK、FSK、QAM等多種數字調制信號提供靈活的調制分析。它可以提供IQ波形、星座圖、眼圖、頻譜圖等豐富的頻譜來分析被調制信號的特性，并且可以通過解調得到信號的調制誤差，有助于判斷信號誤差的原因。

矢量信號分析
