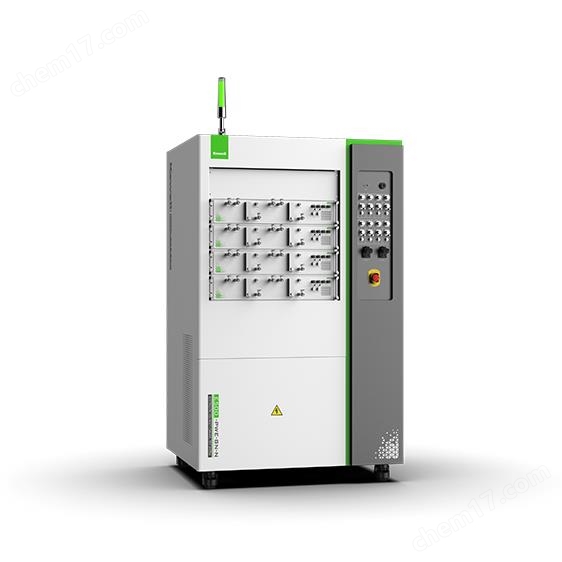

目錄:深圳市新瑪科技有限公司>>自動測試系統>> E500系列電解槽單池多通道測試系統
E500系列電解槽單池多通道測試系統旨在為 PEM/ALK/AEM 單池提供一個精確、可靠的、高效的多通道測試平臺。系統采用模塊化設計，主要由主單元、測試通道模塊、電源模塊組成。配備標準版本模塊以及專業版本模塊，可根據需求進行通道數及功能組合擴展。
產品規格表
PEM
| 參數 | 主單元 | |
| 氫氣/氧氣系統模塊 | 氫氣流量范圍 | 0.3-12 L/min（處理能力，非測量點） |
| 氧氣流量范圍 | 0.15-6 L/min（處理能力，非測量點） | |
| 氣體壓力范圍 | 低壓版(N)：常壓-0.5MPa；高壓版(P)：常壓-4MPa | |
| 氮氣吹掃 | 陽極吹掃主單元，陰極吹掃各通道 | |
| 水管理 | 水流量范圍 | 1.5-8 L/min |
| 調節溫度范圍 | RT+5-90°C | |
| 凈水功能 | 具備凈水功能和電導率自動控制（電導率≤0.5μs/cm） | |
| 自動補水 | 具備自動補水功能 | |
| 單體電壓巡檢 | 檢測通道 | 根據通道數 |
| 測量范圍 | (-5~5) VDC | |
| 測量精度 | ±1mV | |
| 陽極背壓 | 背壓范圍 | 主系統和模塊共同背壓 |
| 安全模塊 | 氧中氫傳感器 | 主系統配置0-5%VOL，2%FS，可標定范圍 |
| 泄露傳感器 | 0-40000PPM，內部和測試區各一個 | |
| 電源模塊 | 單通道電壓及電流精度精度 | 0-6V，0.1%FS/0-300A：0.1%FS |
| 模式 | 恒流、恒壓 | |
| 主機系統 | 控制部件與報警 | PLC+安全模塊 |
| 通訊接口 | LAN/RS485 | |
| 尺寸 | 120010002000，（寬深高，mm） | |
| 工作條件 | 5-45°C/0-90%RH | |
| 參數 | 標準版通道模塊(N) | 專業版通道模塊(P) |
| 單模塊通道數 | 4通道/模塊（低壓版）0.5MPa / 3通道/模塊（高壓版）4MPa | 1通道/模塊(高低壓版) |
| 單通道水流量范圍 | 50-500ml/min | |
| 測量精度3%（低壓），測量精度1%（高壓），手動調節 | 測量精度1%;自動控制 | |
| 各通道調溫范圍 | 主系統+0-20°C（Max90°C）±1°C（穩態）/±2°C（動態） | 主系統+0-30C(Max90°C)±1℃(穩態)/±2℃(動態) |
| 陰極背壓 | 多通道共用背壓低壓±2kPa高壓±20kPa | 陰極獨立背壓低壓±2kPa高壓±20kPa |
| 產氫測量 | 無 | 通道獨立測量 |
| 水循環模式 | 陽極單側水循環 | |
| 單通道氧氣流量 | 10-500ml/min（無測量） | |
| 單通道氫氣流量 | 10-1000ml/min（標準版無測量） | |
| 選配 | 氧中氫及氫氣測量各通道巡檢功能 | |
ALK/AEM
| 參數 | 主單元 | |
| 氫氣/氧氣系統模塊 | 氫氣流量范圍 | 0.3-4 L/min（總處理能力，非測量點） |
| 氧氣流量范圍 | 0.15-2 L/min（總處理能力，非測量點） | |
| 氣體壓力范圍 | 常壓-0.5MPa | |
| 氮氣吹掃 | 陽極吹掃主單元，陰極吹掃各通道 | |
| 主單元堿液控制 | 調節溫度范圍 | RT+5-60°C |
| 自動補水 | 具備自動補水功能 | |
| 單體電壓巡檢 | 檢測通道 | 4（1個電壓采集通道/1個堿液通道，可定制個數） |
| 測量范圍 | (-5~5) VDC | |
| 測量精度 | ±1mV | |
| 安全模塊 | 氧中氫傳感器 | 主系統配置0-5%VOL，2%FS |
| 泄露傳感器 | 0-40000PPM，內部和測試區各一個 | |
| 電源模塊 | 單通道電壓及電流精度精度 | 0-6V，0.1%FS/0-300A：0.1%FS |
| 模式 | 恒流、恒壓 | |
| 主機系統 | 控制部件與報警 | PLC+安全模塊 |
| 遠程操作接口 | LAN | |
| 供電電源 | AC380V，三相五線 | |
| 尺寸 | 120010002000，（寬深高，mm） | |
| 工作條件 | 5-45°C/0-90%RH | |
| 種類 | 標準版通道模塊(N) | 專業版通道模塊(P) |
| 單模塊通道數 | 4（堿液單循環）/2（堿液雙循環） | 2 |
| 單通道水流量范圍 | 50-500ml/min | |
| 手動調節（自動可選） | 測量精度1%;自動控制 | |
| 各通道調溫范圍 | 主系統+0-20°C（Max90°C） | 主系統+0-30C(Max90C) |
| ±1°C（穩態）/±2°C（動態） | ±1℃(穩態) /±2℃(動態) | |
| 產氫測量 | 無 | 通道獨立測量 |
| 單通道氧氣流量 | 10-500ml/min（無測量） | |
| 單通道氫氣流量 | 10-1000ml/min（標準版無測量，專業版測量） | |
| 擴展選配功能 | 堿液濃度檢測、陰陽極獨立循環供液、氧中氫及氫氣測量各通道巡檢功能氣體高壓選配（3MPa） | |
E500系列電解槽單池多通道測試系統產品特點
通道模塊化：標準通道模塊化，具備通道數擴展能力
通道獨立控制：主單元 + 模塊控制模式，避免通道間干擾
Normal 版與 Pro 版選擇：標準與專業版選擇，滿足不同客戶測試需求
多規格測試專用夾具：5cm2、16cm2、25cm2
