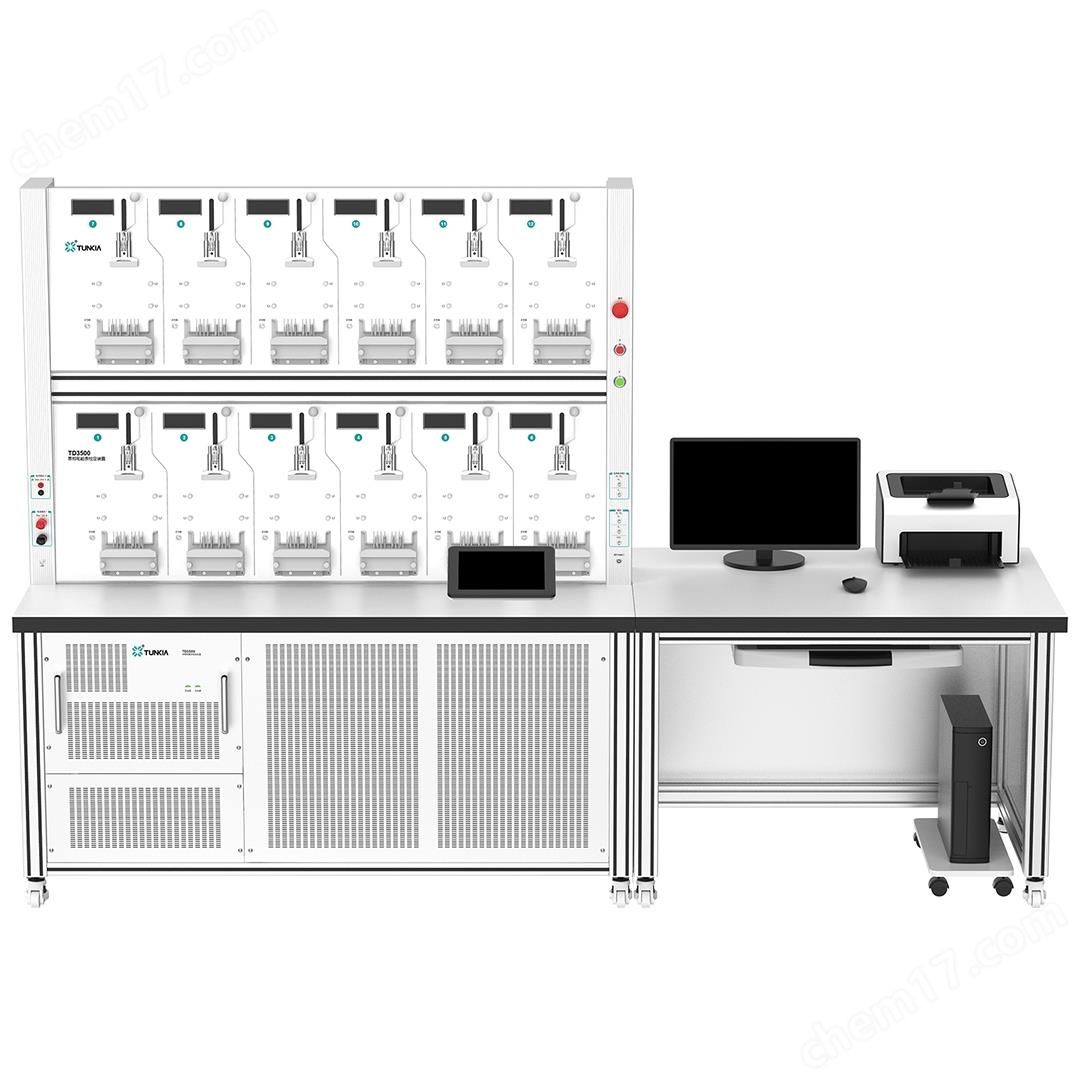

TD3500單相電能表檢定裝置

TD3500單相電能表檢定裝置，主要由單相精密標準功率源、多表位檢定臺、測控臺、計算機（選件）及專用軟件等組成，具有0.05級、0.1級二種規格可選。該裝置以單相標準功率源的高穩定及高準確度的輸出為基礎，結合專用計算機軟件，支持全自動同時檢定6～24塊具有相同電壓/電流量程、不同電表常數的機電式電能表和電子式電能表等。

TD3500單相電能表檢定裝置產品特征

• 最大輸出能力：264 V / 120 A，基波頻率45 Hz ~ 100 Hz。

• 最小電流輸出：低至1 mA，是被檢電能表進行起動試驗的基礎。

• 量程自動切換：電壓和電流輸出全自動量程切換，并支持自動負載匹配。

• 多功能電能測量：具有正向、反向有功電能，無功電能等多種電能計量方法。

• 日計時誤差測試：內置標準時鐘測試儀，日計時誤差限為±0.05 s/d。

• 自動巡檢：支持自動巡檢，自動短接未掛表表位。

• 壓接接線：配置專用壓表架，可滿足國網及南網外型的安裝式表，方便快速檢表；對于非國網南網外型的電能表可通過調整壓表架接線柱或手動接線完成檢測。

• 通訊方式：可通過485通訊端口與被檢表通訊，支持698和645協議。

• 電能脈沖：具備電脈沖和光脈沖采樣端口。

• 管理平臺接口：可滿足國網、南網計量生產管理平臺接口要求，按接口規范上傳檢測數據。

• 多表位檢定臺：可選6/12/16/24表位，臺上配有電量輸出、電能脈沖、通訊等接口。

• 移動式測控臺：可通過其液晶觸摸屏觀察或控制量值輸出，方便用戶手動檢表。

• 專用檢定軟件：支持被檢表的半自動或全自動校準，支持數據管理及證書導出，軟件具有單點多次測試功能，測試間隔可設置，并自動繪制誤差曲線圖。

• 斷點再續功能：裝置斷電、重啟后，軟件支持從當前誤差點進行檢測。

• 可靠性高：輸出通道具有良好的電氣保護，支持故障定位判別、恢復，可維護性好。
