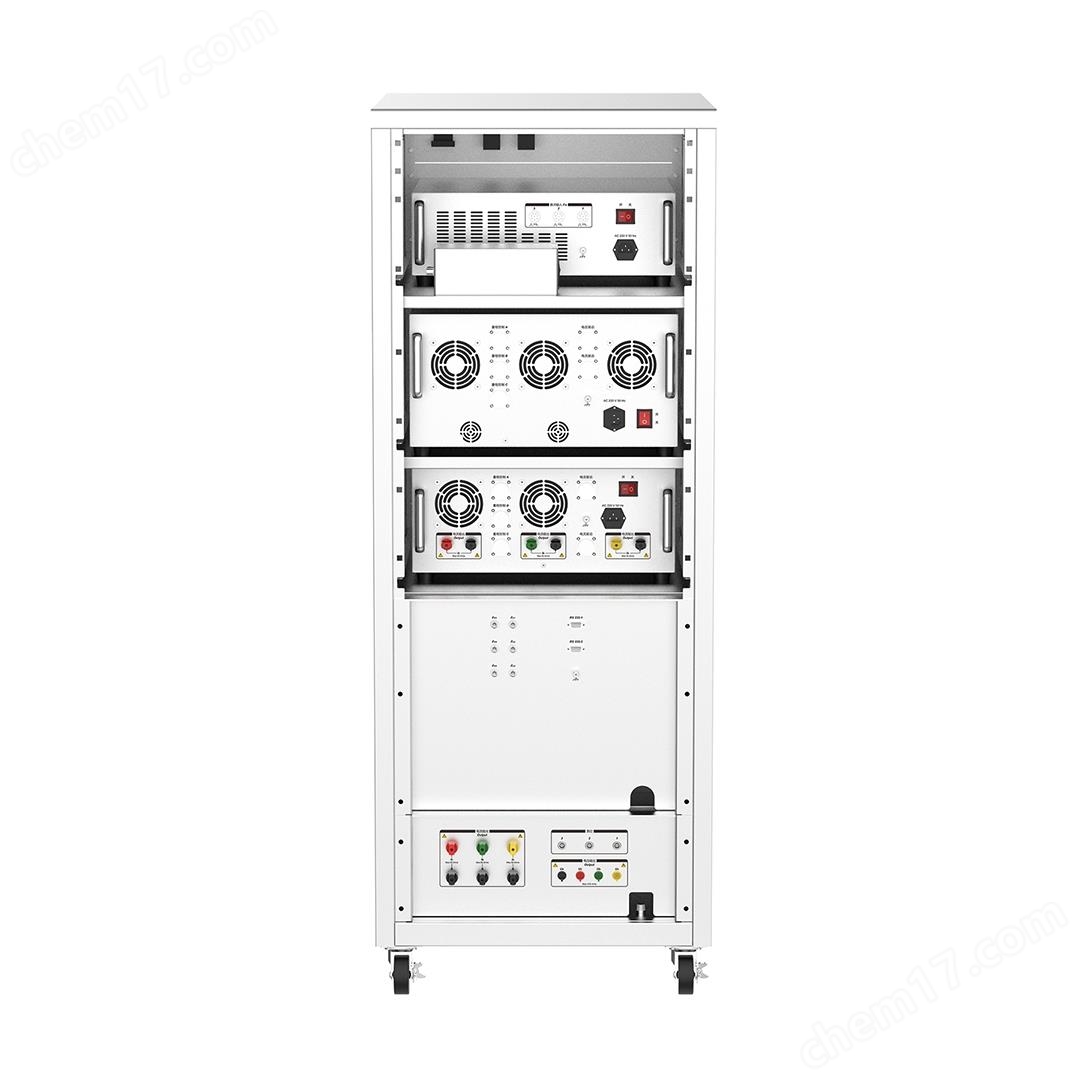

TD3750電磁兼容試驗用交流電能檢測裝置

TD3750是一套用于檢測單相或三相交流電能表電磁兼容性(EMC)的裝置，主要由三相標準功率源、濾波模塊、系統軟件等組成。裝置的測量不確定度為0.05級，可配合相關EMC影響量發生裝置完成相關電能表EMC試驗。

TD3750電磁兼容試驗用交流電能檢測裝置產品特征

• 可靠性高：最大輸出456 V / 60 A。

• 單三相兼容：支持單表位單相表測試，支持單表位三相表測試。

• 濾波網絡：裝置具備電壓信號、電流信號、脈沖信號濾波網絡，可在A類驗收試驗中有效過濾干擾信號，對被檢表計量性能進行實時測試。

• 支持正向、反向有功電能，四象限無功電能等多種電能計量方法。

• 軟件具有完善的數據管理功能，數據檢索方便，并具有自動備份功能。

• 軟件可輸出檢定證書、檢測報告等統計報表；支持多種格式的文檔保存和打印。

TD3750電磁兼容試驗用交流電能檢測裝置檢測項目

對于A類驗收試驗，可在EMC影響量試驗中對被檢表進行計量性能驗證，詳細檢測項目如下:

• 電快速瞬變脈沖群阻尼振蕩波

• 射頻電磁場輻射(有電流)

• 射頻場感應的傳導干擾

• 差模電流干擾試驗(只支持單表位測試)

對于B類驗收試驗，可在EMC影響量移除后對被檢表進行計量性能驗證，詳細項目如下:

• 靜電放電

• 射頻電磁場輻射浪涌

• 射頻電磁場輻射(無電流)
