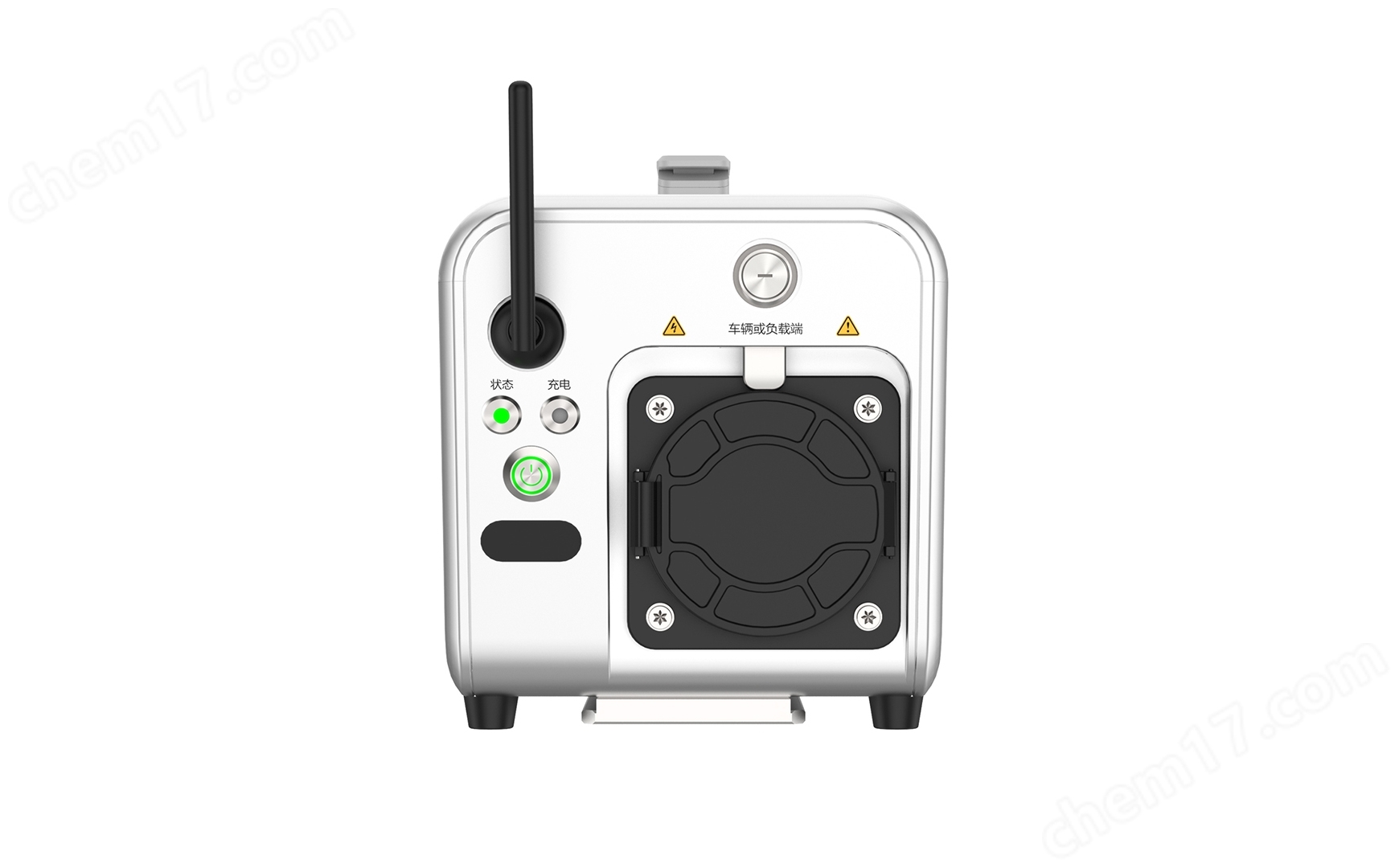

TK4850A充電樁遠程數字計量同步采集裝置

TK4850A充電樁遠程數字計量同步采集裝置 是一款為實現非車載充電機遠程電能計量而設計的儀器，可長期安裝至充電現場，以新能源車為負載，結合寬動態范圍測量技術、電能 ms 級高速刷新等技術，實現充電全過程的累積電能精準計量，相比于傳統預設檢定點的穩態計量，更真實地反映充電機的性能。通過高強度結構設計、無線通訊及大數據分析等優良技術組合，為實現無人值守式檢定及充電機的遠程監管提供支撐，提高現場檢定效率。

TK4850A充電樁遠程數字計量同步采集裝置產品特征

• 以新能源車為負載進行充電全過程的累積電能計量。

• 寬動態范圍測量，避免電動汽車充電動態計量過程中因負載波動的測量風險。

• ms 級電能刷新速度，減少充電機與標準儀器在非同步累積電能過程中引入的誤差，提高累積電能的測量精度。

• 具備同步輸入觸發、同步輸出觸發功能。

• 支持光或電同步 PPS 或 IRIG_B 同步輸出功能。

• 支持光或電同步 PPS 或 IRIG_B 同步輸入觸發采樣功能。

• AD 轉換后的數據的固定延時的準確度不低于 2us。

• 最大測量能力：直流電壓 1150V，直流電流 300A。

• 直流功率電能準確度：0.05 級、0.1 級可選。

• 具有兼容性，IEC61850 采樣數據輸出協議的采樣點數、總通道數、ASDU 單元個數可靈活配置，適應不同的通信和處理能力。

• 幀離散度:IEC61850 采樣數據的幀離散度≤10us。

• 4G 通訊+智慧云平臺，實現遠程計量及管控。

• 高強度外殼，防塵、防水、防雷、防 ESD。

• 防盜鎖設計及 GPS 定位，以實現無人值守。

• 支持槍頭取電及內置鋰電池供電二種模式。
