0.2KW西門子V90伺服電機1FL6032-2AF21-1AB1
 | 1FL6032-2AF21-1AB1 SIMOTICS S-1FL6 工作電壓 230 V 三相交流 PN=0.2 kW；NN=3000 U/min M0=0.64 Nm；MN=0.64 Nm； 軸高度 30 mm 增量編碼器 TTL 2500 增量/轉 帶滑鍵 公差 N 帶駐車制動器 防護等級 IP65 帶密封圈 與變頻器兼容 SINAMICS V90 |
S7-200 SMART 控制 V90 PN速度控制的兩種方法
從STEP 7-Micro/WIN SMART V2.4 和 S7-200 SMART PLC(固件版本 V2.4)開始增加了 PROFINET通信的功能，通過PROFINET接口可與V90 PN伺服驅動器進行通信連接進行速度控制，此接口可支持八個連接（IO 設備或驅動器）。實現的方法主要有以下兩種：
1. V90使用1號標準報文，PLC通過調試軟件中提供的SINAMICS庫功能塊SINA_SPEED對V90PN進行速度控制。
2. V90使用1號標準報文，不使用任何程序塊，利用報文的控制字和狀態字通過編程進行控制，使用這種方式需要對報文結構比較熟悉。
需要安裝的軟件:
• STEP 7-Micro/WIN SMART V2.4 調試軟件
• STEP 7 Micro/WIN V2.4 SINAMIC control 庫更新工具
• SINAMICS V-ASSISTANT 軟件
V90 PN配置要點
• 設置控制模式為"速度控制(S)"
• 配置標準通信報文1（P922=1)
• V90在線后點擊"設置PROFINET->配置網絡"，設置V90的IP地址及設備名稱：注意：設置的設備名稱一定要與200 SMART項目中配置的相同。
參數保存后需重啟驅動器才能生效。
方法一 使用標準報文1和SINA_SPEED功能塊
V90 PN與PLC采用PROFINET RT通信方式并使用報文1，項目步驟如下：
1. 創建項目后，安裝V90 PN的GSD文件。V90GSD文件下載鏈接

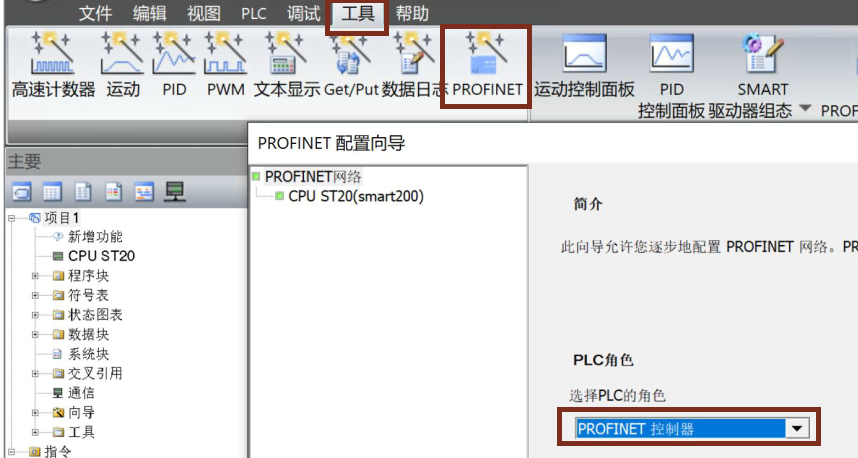

2. 選擇PLC為PROFINET控制器

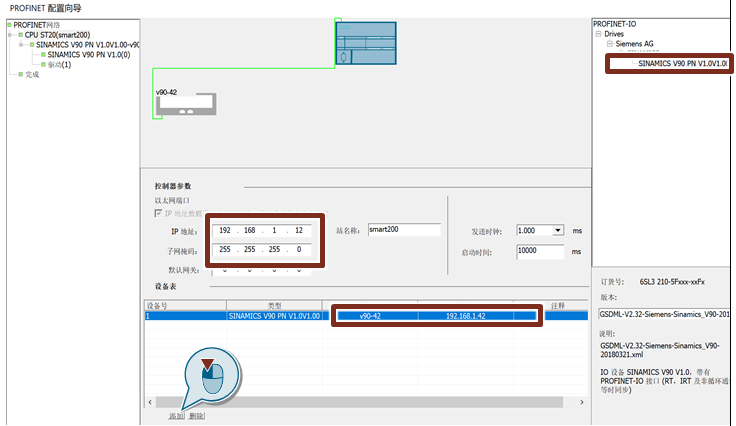

3. 設置PLC的IP地址，并且添加V90 PN驅動器，設置驅動器IP地址和設備名稱

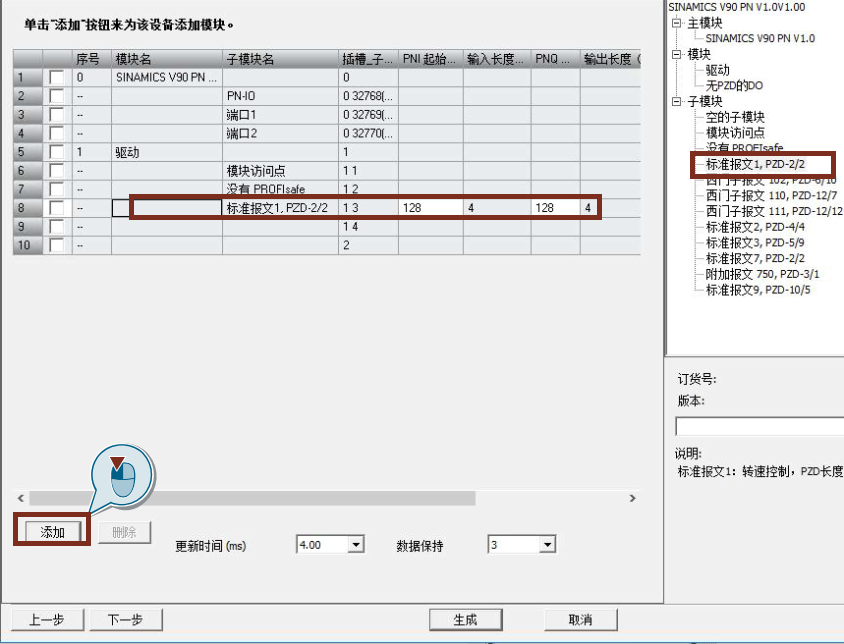

4. 在配置報文的視圖中添加標準報文1到模塊列表中，小的更新時間為4 ms
5. 編寫程序，注意St_I_add和St_Q_add的地址必須和報文1的IO地址對應
6. 分配程序庫使用的V地址區

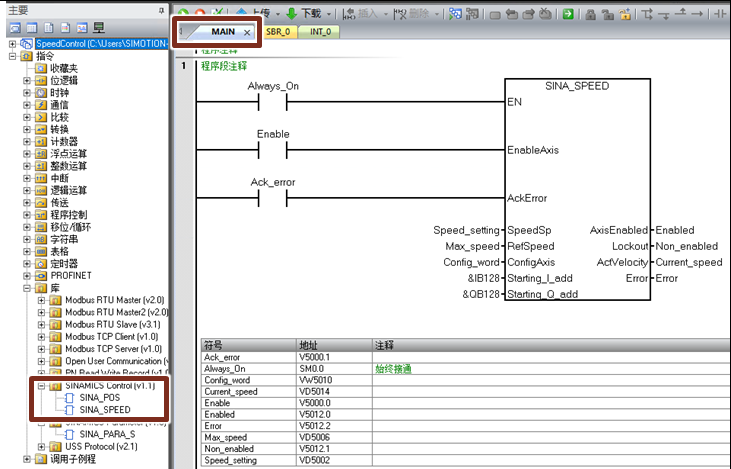

7. SINA_SPEED功能塊輸入輸出參數說明
輸入?yún)?shù):
| 輸入信號 | 類型 | 含義 |
|---|---|---|
| EnableAxis | BOOL | =1，驅動使能 |
| AckError | BOOL | 驅動故障應答 |
| SpeedSp | REAL | 轉速設定值[rpm] |
| RefSpeed | REAL | 驅動的參考轉速[rpm]，對應于驅動器中的p2000參數 |
| ConfigAxis | WORD | 默認設置為16#003F，說明參看下表 |
| Starting_I_add | DWORD | V90 PN I 存儲區起始地址的指針 |
| Starting_Q_add | DWORD | V90 PN Q 存儲區起始地址的指針 |
ConfigAxis的各位說明：
| 位 | 默認值 | 含義 |
|---|---|---|
| 位0 | 1 | OFF2 |
| 位1 | 1 | OFF3 |
| 位2 | 1 | 驅動器使能 |
| 位3 | 1 | 使能/禁止斜坡函數發生器使能 |
| 位4 | 1 | 繼續/凍結斜坡函數發生器使能 |
| 位5 | 1 | 轉速設定值使能 |
| 位6 | 0 | 打開抱閘 |
| 位7 | 0 | 速度設定值反向 |
| 位8 | 0 | 電動電位計升速 |
| 位9 | 0 | 電動電位計降速 |
輸出參數:
| 輸出信號 | 類型 | 含義 |
|---|---|---|
| AxisEnabled | BOOL | 驅動已使能 |
| LockOut | BOOL | 驅動處于禁止接通狀態 |
| ActVelocity | REAL | 實際速度[rpm] |
| Error | BOOL | 1=存在錯誤 |
方法二 PLC通過IO地址直接控制V90 PN
此種控制方式無需的程序塊，直接給定速度。V90使用標準報文1，項目及網絡配置步驟與方法一相同。通過對輸出的個控制字進行驅動器的起?？刂?、第二個控制字可以電機運行的速度。
V90對應的輸出地址可從設備視圖中查看：
在主程序中調用MOV_W命令，發送對驅動的控制字及速度給定：
1. 通過個控制字進行驅動器的起?？刂疲?6#047E->16#047F）
2. 通過第二個控制字可以電機運行的速度（十六進制16#4000，即十進制的16384對應 p2000 速度參數值）
例如，V90 PN的p2000=3000rpm，如果SpeedSetpoint設置為十進制的8192（即十六進制的16#2000），則表示速度給定為1500rpm。
