從開環到閉環：壓電位移控制精度的躍遷之路

閱讀：63      發布時間：2025-10-11
分享：

    在納米級定位需求日益增長的今天，壓電位移臺因響應快、精度高的特性成為精密制造與科研的關鍵設備。然而，開環控制下的壓電系統只關注輸出動作，不考量動作結果是否符合預期，導致定位誤差累積。閉環控制的引入，通過實時反饋矯正這一缺陷，將壓電位移臺的定位精度提升至設定目標。本文將從開環與閉環對比和閉環在壓電控制的必要性這兩方面，剖析閉環控制在壓電系統中的決定性作用。




 開環和閉環的對比


     開環和閉環是控制領域最基礎，也最核心的兩種控制模式。開環控制指的是控制裝置與被控對象之間僅存在單向作用，不存在任何反向信息傳遞的控制過程，由此構成的系統被稱為開環控制系統。閉環控制則是把被控對象的輸出量直接或間接送回輸入端，形成一個閉合回路，利用輸出反饋來調整控制行為的控制方式。
     開環的英文名稱是 open-loop，因其無需反饋環節，也常被直接稱作開環控制系統。它的核心特征是 “不回頭看"—— 不會將控制結果反饋到輸入端來修正當前的控制動作。這就像一種單向指令執行：我們給控制器設定一個參數，控制器就嚴格按照這個參數驅動執行機構，只關注輸出動作，不考量動作結果是否符合預期。這種系統的優勢是結構簡單，原理易懂，操作和維護都很方便。但短板也十分明顯，精度提升和響應速度都受到先天限制，因此通常只用在外界干擾可忽略、被控對象慣性小，或者對控制精度要求不高的場景，實際應用中往往表現為穩定性較差。打個比方，開環相當于開水龍頭，只負責擰到一定的位置，實際出水的流量是否有變化，變化小還是大，是沒有監測的。

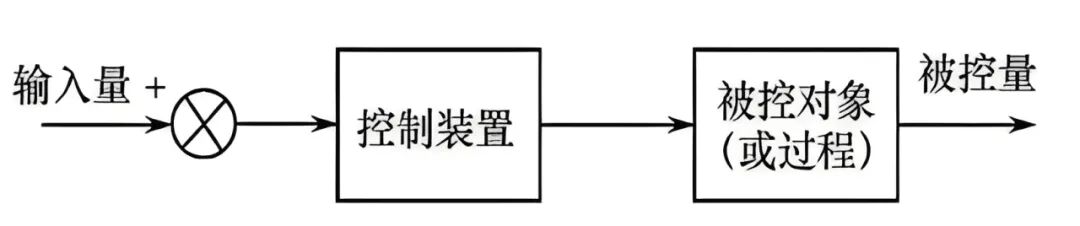

圖1 開環流程圖

     閉環又稱閉環負反饋系統，其核心是由信號的正向傳輸通路和反向反饋通路共同構成的閉合回路。它的工作邏輯是：先設定一個期望的目標值，再通過檢測裝置實時測量被控對象的實際輸出值。將兩者進行比較得出偏差，最后通過算法調整正向傳輸。閉環反饋加算法補償讓實際輸出不斷接近期望目標。簡單說，就是閉環系統能 “自我監測、自我修正"—— 人們?cè)O(shè)定好目標后，系統自帶的檢測電路會持續反饋實際狀態，整個控制過程就是跟蹤目標的動態調整過程。還是以開水龍頭為例，閉環系統則是給水龍頭裝上了流量傳感器，通過實時反饋，控制調節水龍頭開啟增大或減小以保證穩定的流量，可有效改善水壓不穩定出水量不統一的情況。這種系統定位精度高，但系統復雜，主要用于高精度的系統。

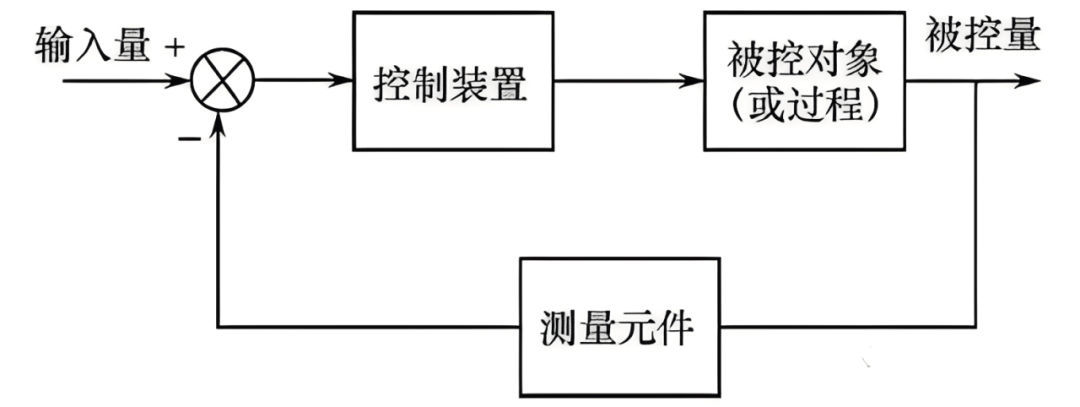

圖2 閉環流程圖

     換言之，開環控制是 “指令下達即執行到底"，只要參數設定好，就會按固定邏輯運行，不會因結果偏差改變動作；而閉環控制是 “指令下達后持續收反饋"，若反饋顯示實際狀態與目標偏離，就可能調整甚至?xí)和Ｔ噶睢?/span>

  閉環在壓電控制中的技術必要性

     壓電控制的工作原理是基于逆壓電效應，即壓電陶瓷在外部電場作用下產生與電場強度成比例的機械形變，進而驅動壓電陶瓷實現位移。因?yàn)閴弘姴牧显诮邮芎艽箅妷簳r(shí)，僅能產生微納米級別的位移。這一特性使其在精密驅動領域具備天然優勢，但壓電陶瓷材料本身的固有缺陷卻嚴重制約了定位精度的提升。

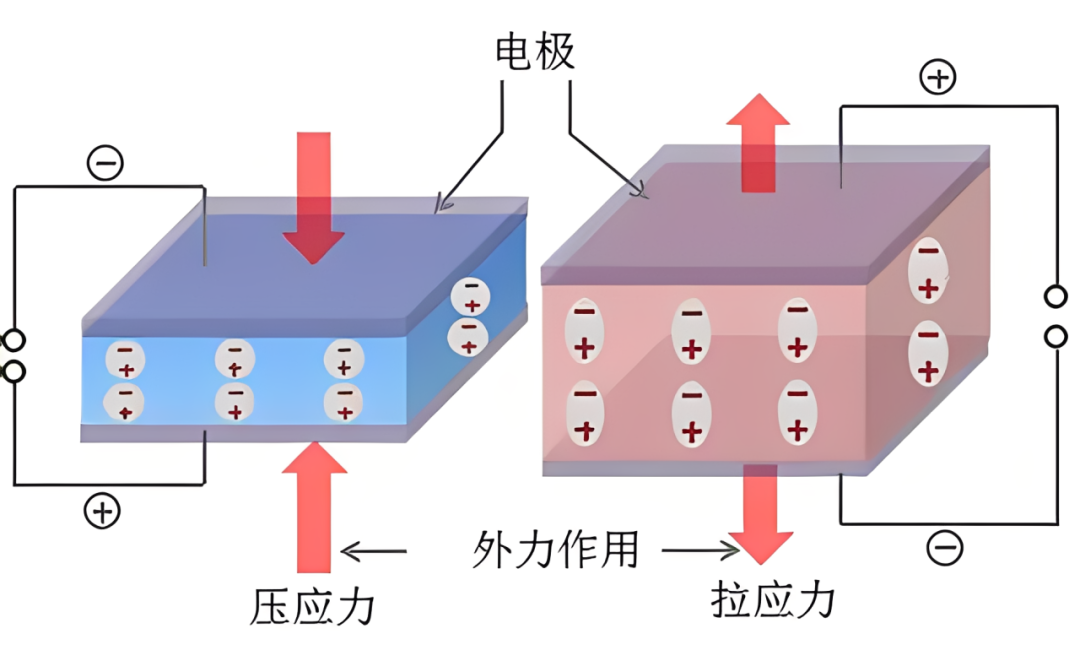

圖3 逆壓電效應原理圖


     其中，非線性誤差是突出的問題。遲滯誤差作為典型的非線性表現，在壓電陶瓷的充放電過程中尤為明顯，其誤差范圍可達 3%-15%，這意味著相同電壓輸入在升壓和降壓過程中會產生顯著的位移偏差，形成閉合的遲滯回環。蠕變誤差則表現為在恒定電壓作用下，位移隨時間持續緩慢變化，誤差速率可達 0.1%-1%/h，對于需要長時間穩定定位的場景極為不利。此外，環境溫度波動會導致壓電陶瓷的介電常數和彈性模量發生變化，負載變化則會改變形變的力平衡狀態，這些因素都會進一步加劇位移誤差，若不加以控制，將喪失壓電位移臺的精密定位價值。

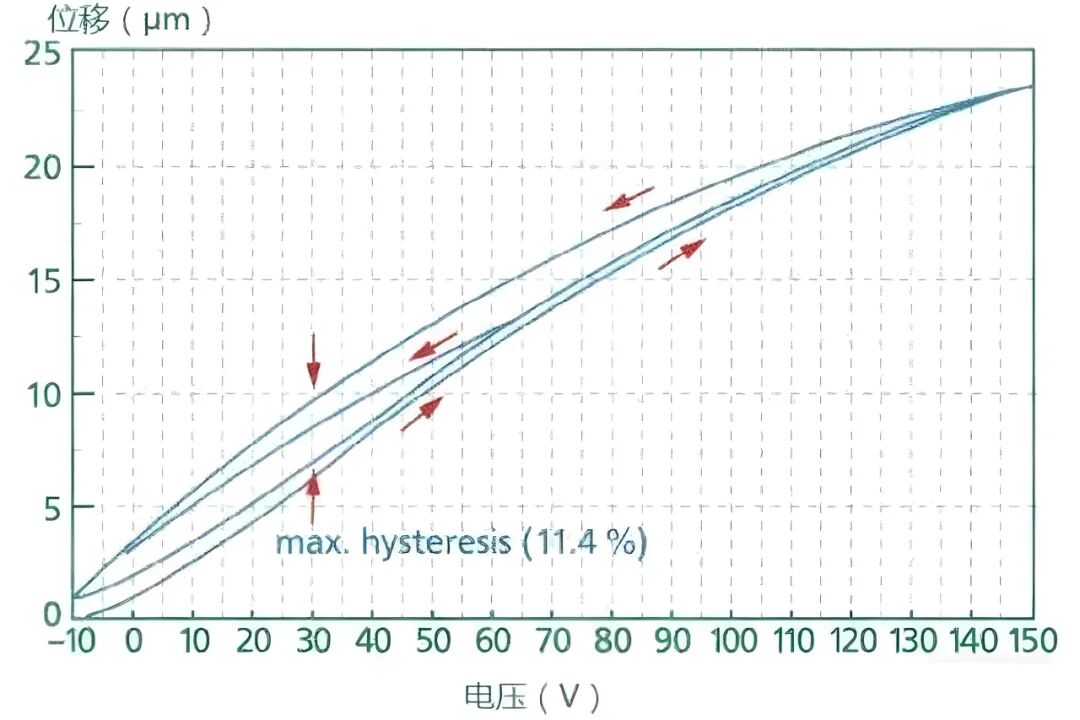

圖4 壓電材料遲滯現象示意圖

     開環控制模式下，系統僅依賴預設的輸入電壓 - 位移模型進行驅動，該模型通?；诶硐牍r建立，無法實時感知壓電陶瓷的實際位移狀態。當出現遲滯、蠕變、溫度漂移或負載變化等擾動時，開環系統缺乏誤差檢測與修正機制，只能按照固定程序運行，最終的定位誤差往往遠超應用需求。
     閉環控制技術通過引入實時位移反饋環節，構建了 “指令輸入 - 位移輸出 - 反饋檢測 - 偏差修正" 的完整控制閉環，從根本上解決了開環控制的固有缺陷。在該模式下，反饋單元實時采集壓電陶瓷的實際位移數據，并與目標位移值進行對比運算，控制器根據偏差信號調整驅動電壓，實現對各類誤差的動態補償。
     聯合光科所有的壓電位移臺標準品都采用閉環控制的方式，多種型號間分別實現了最小步距從十納米到百納米的精密控制，而且更小步距的壓電位移臺還可以接受定制。
     另外，聯合光科的壓電推桿非常具有特色，是業界少有的能夠閉環控制的壓電推桿。壓電推桿為壓電陶瓷驅動，內置光柵尺或電阻編碼器做閉環反饋實現位置的精準控制；推桿非旋轉式直線進給，頂端接觸點不易磨損因此不會出現因接觸點磨損導致精度下降的問題。壓電推桿使用場景適合替換鏡架、位移臺手動驅動機構螺紋副/微分頭實現納米級精度驅動，實現電氣化控制。壓電推桿提供大氣環境使用鋁合金版本和真空環境低至10-5Pa壓強使用不銹鋼版本。閉環控制最小步進低至30nm，開環控制更是低至6nm。
     閉環控制在壓電系統中的決定性作用，聯合光科的壓電位移臺和壓電推桿均采用閉環控制方式，滿足客戶對高精度需求，歡迎大家咨詢！

 相關產品推薦

▲ 壓電納米位移臺

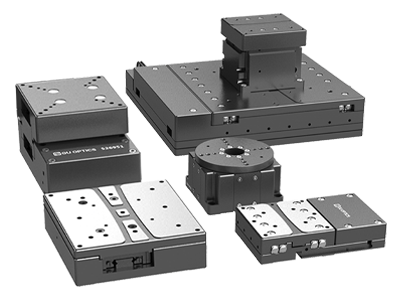

聯合光科壓電納米位移臺產品包括成系列的納米平移臺，納米角位移臺，旋轉臺，納米升降臺和一體式納米顯微鏡位移臺。聯合光科提供豐富的標準品，同時支持用戶個性化定制需求，以滿足多樣化實驗場景。

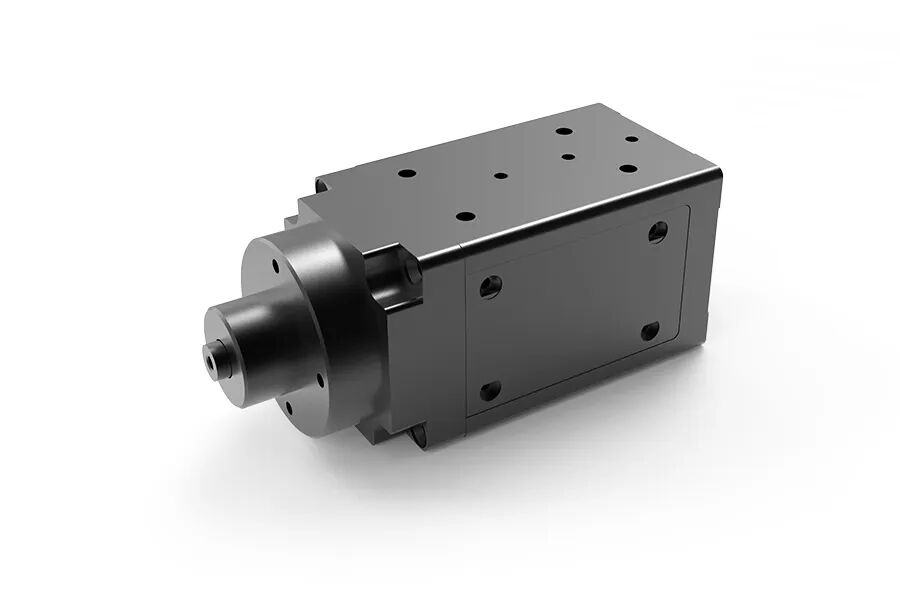

▲納米電動推桿/行程10mm 最大推力250N 包含控制器
