柴油測量計量表-柴油流量表
一、概述：
柴油流量表是一種指針顯示，字輪累積計數裝置及回零裝置的輕型容積式流量儀表，廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量，如原油、柴油、汽油等，具有量程大，精度高，使用和維修方便等特點，同時柴油流量計還可滿足石油、化工、醫藥、食品、冶金、電力、交通等各領域的液體流量計量。柴油流量計是計量流經管道內液體流量總和的容積式流量計,該流量計具有測量精度高,受液體粘度影響小,表前不需要安裝直管段,。
二、產品特點：
1、柴油流量表測量精度較高：0.2級與0.5級；
2、柴油流量表前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
3.防爆等級：ExiaIICT6
柴油流量表具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。汽油流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、4-20mA HART、MODBUS、支持232，485通訊等。
按照要求正確安裝后的汽油流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種準確的柴油流量計。
不同型號規格的柴油流量表對zui小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。柴油流量表要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，為此，柴油流量表在儀表所規定的使用溫度范圍內使用。
三、測量范圍及工作壓力:
型號 | TG-LC-A鑄鐵 | TG-LC-E鑄鋼 | TG-LC-B不銹鋼 | ||||
公稱壓力 Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
被測液體粘度 | 2 — 200 mPa.s | ||||||
被測液體溫度 | -20℃～+100℃ | ||||||
流 量 范 圍 m?h | |||||||
型號 精度等級 | TG-LC-A鑄鐵 | TG-LC-E鑄鋼 | TG-LC-B不銹鋼 | ||||
公稱口徑（DNmm | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 | |
15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 | |
20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 | |
25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 | |
40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 | |
50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 | |
65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 | |
80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 | |
100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 | |
150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 | |
200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 | |
四、技術參數：
表頭顯示： | 指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出 |
儀表型號： | LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示 |
測量介質： | 液體、各種油品 |
口徑規格： | 10---200 |
流量測量范圍： | 0.04-340 m3/h |
測量精度： | 0.5級 0.2級 |
被測介質溫度： | -20℃-100℃ ，zui高+200℃ |
工作壓力： | 1.6MPa 2.5MPa 6.4MPa |
輸出信號： | 脈沖、4--20mA、RS485 |
通訊類型： | RS485 |
電源： | DC12V ---DC24V |
安裝方式： | 法蘭連接、螺紋連接 |
防爆等級： | ExiaIIBT4 |
防護等級： | IP65 |

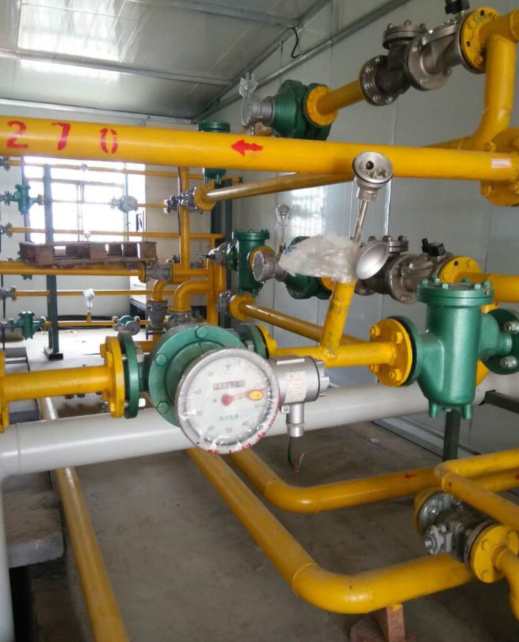

五、柴油測量計量表安裝與使用:
1柴油流量表安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。汽油流量計盡可能安裝成水平位置。
2.柴油流量表前需裝過濾器，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。
3. 柴油流量表應安裝泵的輸出端，否則也會造成儀表誤差增大。
4. 柴油流量表在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。
按照要求正確安裝后的柴油流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的柴油流量計量儀表。但是，如果使用時被測介質的流量過小流量計的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。
因此，不同型號規格的柴油流量表對zui小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
其次，使用柴油流量表要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，柴油流量表在儀表所規定的使用溫度范圍內使用。
