產品簡介
詳細介紹

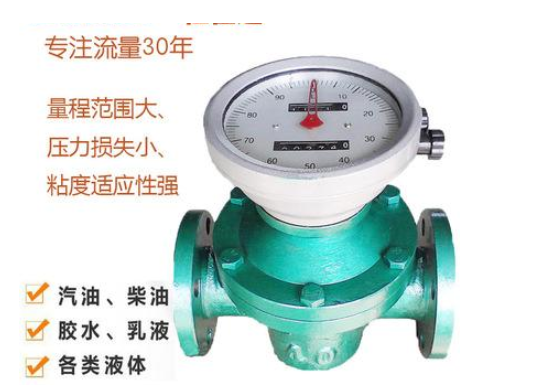

機械表柴油流量計技術介紹—江蘇天罡儀表有限公司
概述：
橢圓齒輪流量計是用于對管道內液體流量進行連續測量的容積式流量儀表，廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量，如原油、柴油、汽油等，具有量程大，標定方便，安裝簡易等特點，對不同的液體可以選擇不同的材質，可滿足石油、化工、醫藥、食品、化纖、原油配比、工業部門等各領域的液體流量計量。
參數說明
| 品牌： | 天罡 | 加工定制： | 是 |
| 傳感器： | 管段式/法蘭式 | 口徑： | DN10-150 |
| 類型： | 容積式流量計 | 機構原理： | 變面積式流量計 |
| 測量介質： | 液體 | 測量精度： | ±0.2-0.5% |
| 測量原理： | 力學原理 | 測量范圍： | 0.04--340 |
| 公稱通徑： | DN10--200 | 工作壓力： | 1.6 |
| 工作溫度： | -10--80 | 型號： | TG-LC-1712 |
| 規格： | 齊全 | 商標： | 順天罡 |
| 包裝： | 木箱加泡沫底襯 | 防護等級： | IP65 |
| 產量： | 3000 |
二 基本型機械表柴油流量計技術介紹主要技術指標
表頭顯示： | 指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出 | ||
儀表型號： | LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示 | ||
測量介質： | 液體、各種油品 | ||
口徑規格： | 10---200 | ||
流量測量范圍： | 0.04-340 m3/h | ||
測量精度： | 0.5級 0.2級 | ||
被測介質溫度： | -20℃-100℃ ，較高+200℃ | ||
工作壓力： | 1.6MPa 2.5MPa 6.4MPa | ||
輸出信號： | 脈沖、4--20mA、RS485 | ||
通訊類型： | RS485 | ||
電源： | DC12V ---DC24V | ||
安裝方式： | 法蘭連接、螺紋連接 | ||
防爆等級： | ExiaIIBT4 | ||
防護等級： | IP65 | ||
三 基本型流量范圍
型號 項目 | LC-A鑄鐵 | LC-E鑄鋼 | LC-B不銹鋼 | |||||||
公稱壓力MPa | 1.6 | 2.5 4.0 6.4 | 1.0 1.6 4.0 | |||||||
被測液體粘度 | 2-8mPa.s | |||||||||
被測液體溫度 | -20℃- +100℃ | |||||||||
流量范圍m3/h | ||||||||||
型號 精度 等級 公稱口 徑DNmm | LC-A鑄鐵 | LC-E鑄鋼 | LC-B不銹鋼 | |||||||
0.5級 | 0.2級 | 0.5級 | 0.2級 | 0.5級 | 0.2級 | |||||
10 | 0.04-0.4 | 0.1-0.4 | 0.04-0.4 | 0.1-0.4 | 0.04-0.5 | 0.1-0.5 | ||||
15 | 0.15-1.5 | 0.3-1.5 | 0.15-1.5 | 0.3-1.5 | 0.15-1.5 | 0.3-1.5 | ||||
20 | 0.3-3 | 0.6-3 | 0.3-3 | 0.6-3 | 0.3-3 | 0.6-3 | ||||
25 | 0.6-6 | 1.2-6 | 0.6-6 | 1.2-6 | 1.6-6 | 1.2-6 | ||||
40 | 1.5-15 | 3-15 | 1.5-15 | 3-15 | 1.5-15 | 3-15 | ||||
50 | 2.4-24 | 4.8-24 | 2.4-24 | 4.8-24 | 2.4-24 | 4.8-24 | ||||
80 | 6-60 | 12-60 | 6-60 | 12-60 | 6-60 | 12-60 | ||||
100 | 10-100 | 20-100 | 10-100 | 20-100 | 10-100 | 20-100 | ||||
150 | 19-190 | 38-190 | 19-190 | 38-190 | 19-190 | 38-190 | ||||
200 | 34-340 | 68-340 | 34-340 | 68-340 | 34-340 | 68-340 | ||||
