OLYMPUS/奧林巴斯超聲探傷儀返回列表頁

舉報評價

參考價

面議

具體成交價以合同協議為準

產品型號EPOCH 650

品牌OLYMPUS/奧林巴斯

廠商性質經銷商

產品資料查看pdf文檔

所在地上海市

在線詢價加入對比查看聯系電話

更新時間：2025-09-18 10:00:38瀏覽次數：94次

聯系我時，請告知來自化工儀器網

產地類別	進口	價格區間	面議
儀器種類	數字式	應用領域	化工,道路/軌道/船舶,鋼鐵/金屬,航空航天,汽車及零部件

產地類別

進口

價格區間

面議

儀器種類

數字式

應用領域

化工,道路/軌道/船舶,鋼鐵/金屬,航空航天,汽車及零部件

OLYMPUS/奧林巴斯超聲探傷儀EPOCH 650產品詳細介紹：

一、產品概述與市場定位

OLYMPUS/奧林巴斯超聲探傷儀EPOCH 650是一款基于Windows CE操作系統的數字化超聲探傷儀。它定位于是工業無損檢測領域的專業設備，旨在為檢測人員提供精確、可靠的數據，用于發現材料內部的缺陷（如裂紋、氣孔、夾雜等）、測量厚度以及進行材料性能評估。

其設計充分考慮了現場環境的嚴苛性，具備出色的防護等級和抗干擾能力，能夠滿足實驗室、車間或野外等各種條件下的檢測需求。

OLYMPUS/奧林巴斯超聲探傷儀

二、核心特點與優勢

1. 出色的可靠性與堅固性：

*堅固外殼：符合IP67防護等級（防塵且可短暫浸入水中），能夠承受惡劣的工作環境。

*抗沖擊與振動：符合MIL-STD-810G軍標，確保在顛簸、振動環境中穩定工作。

*高亮顯示屏：配備高分辨率、高亮度的VGA顯示屏，在強光直射的戶外環境下依然清晰可見。

2. 優異的性能指標：

*高檢測性：擁有高靈敏度和低噪聲電平，能夠發現極其微小的缺陷。

*寬頻帶范圍：0.5 MHz 至 30 MHz，兼容各種頻率的探頭，適用于從粗晶粒材料到細晶薄材的廣泛應用。

*高采樣率：實時采集率高達240 Hz，確保在快速掃描時不錯過任何缺陷信號。

*高動態范圍：提供優異的回波分辨能力。

3. 人性化的操作體驗：

*直觀的鍵盤布局：雖然非觸摸屏，但其按鍵布局合理，功能鍵定義清晰，熟練操作后效率非常高。

*簡潔的軟件界面：Windows CE系統確保了界面的直觀性，菜單邏輯清晰，易于設置和操作。

*符合人體工程學：重量輕，平衡性好，配有舒適的腕帶，便于長時間手持操作。

4. 強大的軟件功能：

*多種操作模式：支持脈沖回波（P-E）、發射接收（T-R）、透射（TT）等多種檢測模式。

*全面的校準功能：內置DAC/TCG（距離-振幅補償/時間校正增益）、AWS D1.1、DAC+等多種校準曲線，符合國際多種檢測標準。

*門設置：兩個獨立的測量門（閘門），可用于監控回波幅度和深度位置，并觸發報警。

*波形與數據存儲：可存儲大量的檢測數據（A掃波形、設置參數、厚度讀數等），并通過USB接口導出。

5. 出色的連接性與擴展性：

*豐富的接口：配備USB設備端和主機端接口、VGA輸出（用于外接顯示器）、編碼器接口等。

*支持遠程控制：可通過PC軟件對儀器進行遠程控制和數據采集。

*兼容性強：支持多種奧林巴斯（Evident）的附件，如各種探頭、試塊、掃查器等。

OLYMPUS/奧林巴斯超聲探傷儀

三、主要技術參數

便攜、堅固、符合人體工程學要求

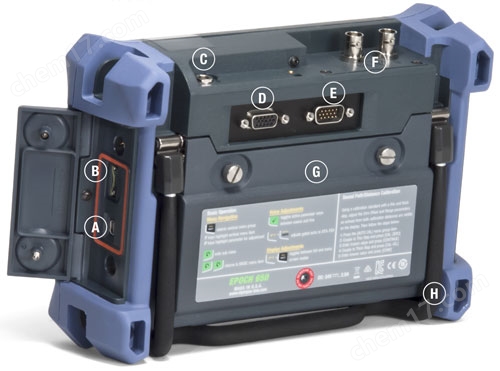

物理特性

EPOCH 650型儀器是一款輕重量、易攜帶的探傷儀，堅固耐用、靈活變通，幾乎適用于任何檢測應用。其主要物理特性如下：

大尺寸、全VGA分辨率透反顯示屏，無論在室內光線還是直射的陽光下，都可顯示明亮清晰的圖像
儀器的4角處裝有橡膠注模保護套，可以起到防撞擊、抗磨損的作用
4個拴系胸掛帶的連接點
“無需使用工具"即可打開的電池艙和側邊的I/O接口蓋
用于持續穩固地放置儀器的支架，帶有直角彎鉤，可在0度到180度之間變換直立的角度
儀器側面的USB OTG接口及可插拔存儲卡的接口上帶有密封的艙蓋
標準內置充電鋰離子電池
重量很輕，設計符合人體工程學要求，增強了儀器的便攜性和使用的方便性

標準套裝

EPOCH 650數字式超聲探傷儀，AC電源操作或電池操作
適配器/AC適配器（100 VAC、115 VAC、230 VAC，50 Hz或60 Hz）
充電鋰離子電池
運輸箱
USB數據線
簡易入門說明書
信息全面的操作手冊（CD盤）

儀器的輸入/輸出	USB端口	USB（OTG）端口
	RS-232端口	有
	視頻輸出	標準VGA輸出
		1個模擬輸出（可選），可選的1 V/10 V全標度，最大4 mA
	報警輸出	3個報警輸出，5V TTL，10 mA
	觸發器I/O	觸發器輸入為5V TTL；觸發器輸出為5V TTL，最大10 mA
	編碼器輸入	單軸編碼器線（正交，僅適用于腐蝕模塊模式）
環境評級	IP評級	根據IEC 60529-2004標準（外殼防護等級– IP規范），帶有瀏覽鍵區的儀器設計符合IP67侵入保護評級標準，帶有飛梭旋鈕的儀器設計符合IP66侵入保護評級標準。在新開發的產品正式投入生產以前，奧林巴斯要對產品的設計進行內部檢驗。這款儀器經測試證明符合IP評級標準。
	爆炸性氣氛	通過美軍標準MIL-STD-810F方法511.4程序I中規定的測試，可在國家防火協會規范（NFPA 70）500節I級2分段D組中定義的爆炸性氣氛中安全操作。
	撞擊測試	通過了美軍標準MIL-STD-810F方法516.5程序I中規定的測試，每個軸6個循環，15g，11 ms半弦波。
	振動測試	通過了美軍標準MIL-STD-810F方法514.5程序I附錄C圖6中的測試，一般暴露：每軸1小時。
	操作溫度	–10°C ～ 50°C
	電池存儲溫度	0°C ～ 50°C
一般規格	總體尺寸（寬 × 高 × 厚）	236 mm × 167 mm × 70 mm
	重量	1.6公斤，包括鋰離子電池
	鍵區	英文、國際符號、日文、中文
	語言	英語、西班牙語、法語、德語、日語、中文、葡萄牙語和俄語
	探頭連接	BNC接口或No. LEMO接口
	數據存儲	機載100000個ID編碼，可插拔2 GB microSD卡（標準）
	電池類型	單個標準充電鋰離子電池
	電池供電時間	15到16小時（鋰離子）
	電源要求	AC主電源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz
	顯示器類型	全VGA（640 × 480像素）透反彩色LCD，60 Hz更新速率
	顯示屏尺寸（寬 × 高，對角線）	117 mm × 89 mm，146 mm（5.76 in.）
脈沖發生器	脈沖發生器	可調方波
	脈沖重復頻率（PRF）	10 Hz ～ 2000 Hz，增量為10 Hz
	能量設置	100 V、200 V、300 V或400 V
	脈沖寬度	25 ns ～ 5000 ns（0.1 MHz）范圍內可調，利用PerfectSquare技術
	阻尼	50、100、200、400 Ω
接收器	增益	0 ～ 110 dB
	最大輸入信號	20 V p-p
	接收器輸入阻抗	400 Ω ± 5%
	接收器帶寬	0.2 MHz ～ 26.5 MHz，–3 dB
	數字式濾波器設置	30個標準數字式濾波器設置 7個符合ISO-22232:2010標準的濾波設置（0.2-10 MHz、2.0-21.5 MHz、8.0-26.5 MHz、0.5-4 MHz、0.2-1.2 MHz、1.5-8.5 MHz和5-15 MHz）
	檢波	全波、正半波、負半波、射頻波
	系統線性	水平：±0.5% FSW（滿屏寬）
	分辨率	0.25%滿屏高，放大器精度為±1 dB
	抑制	0 ～ 80%滿屏高，帶有可視警告
	波幅測量	0 ～ 110%滿屏高，分辨率為0.25%
	測量速率	在所有模式下，相當于脈沖重復頻率（PRF）
校準	自動校準	聲速，零位偏移垂直聲束（第一個底面回波，或回波到回波）角度聲束（聲程或者深度）
	檢測模式	脈沖回波、一發一收或穿透
	單位	毫米、英寸或微秒
	范圍	3.36 mm ～ 13388 m，5900 m/s
	聲速	635 m/s ～ 15240 m/s
	零位偏移	0 µs ～ 750 µs
	顯示延遲	-59 mm ～ 13401 mm，在鋼中縱波聲速下
	折射角度	0° ～ 90°，增量為0.1°
閘門	測量閘門	２個獨立的閘門，用于波幅和渡越時間（TOF）的測量
	閘門起始	在整個顯示范圍內可變
	閘門寬度	在從閘門起點到顯示范圍的終點之間的區域內可變
	閘門高度	在2% ～ 95%滿屏高范圍內可變
	報警	正閾值和負閾值，最小深度（閘門1和閘門2）
測量	測量顯示位置	5個位置（手動或自動選擇）
	閘門（1和2）	厚度、聲程、投射、深度、波幅、渡越時間、最小/最大深度、最小/最大波幅
	回波到回波	標準閘門2到閘門1，可選界面閘門跟蹤
	其他測量	DGS/AVG的上沖值（dB）、DGS/AVG的ERS（等效反射體大?。?、AWS D1.1/D1.5的A、B、C和D值、抑制值、回波到參考dB值
	DAC/TCG	標準
	DAC點	多達50個點，110 dB動態范圍
	特殊DAC模式	自定義DAC（最多6條曲線），20-80%視圖
	曲面校正	用于角度聲束測量的標準外徑或棒材校正
	腐蝕（可選）	交叉零點測量算法、V聲程校正、單一回波、回波到回波、編碼B掃描

如果您在爆炸性環境中工作，那么您可以使用EPOCH 650 Ex探傷儀，因?yàn)檫@款探傷儀符合《防爆指令》中的要求。要了解更多信息，請閱讀有關《防爆指令》的常見問題解答。

軟件選項

• EP650-TEMPLATE (Q1400002)：模板存儲
• EP650-API5UE (Q1400003)：API 5UE缺陷定量
• EP650-AVERAGE (Q1400004)：波形平均
• EP650-IG (Q1400005)：界面閘門
• EP650-BEA (Q1400006)：底面回波衰減器（BEA）
• EP650-CORRSN (Q1400001)：腐蝕模塊（包含編碼B掃描）

選購配件

• 600-BAT-L-2 (U8760058)：充電鋰離子電池
• EP4/CH (U8140055)：胸掛帶
• 600-TC (U8780294)：運輸箱
• CBAS-10668-0060 (Q7790012)：RS232通信線
• DSUB-HD15-6 (U8780333)：數字輸出線
• 600-C-VGA-5 (U8780298)：VGA輸出線
• MICROSD-ADP-2GB (U8779307)：2 GB microSD存儲卡
• 600-SC-K (U8780334)：軟便攜袋（飛梭旋鈕機型）
• 600-SC-N (U8779879)：軟便攜袋（瀏覽鍵區機型）
• N600-EXTALM (U8780332)：外置報警蜂鳴器
• CBAS-10669-0010 (Q7790008)：B掃描小車形編碼器電纜（10英尺，還可提供其他長度的電纜）

四、典型應用領域

*焊接檢測：壓力容器、管道、鋼結構等的焊縫質量評估。

*腐蝕測繪：測量管道、儲罐、壓力容器壁的剩余厚度，監控腐蝕情況。

*航空航天：對飛機零部件（如輪轂、發動機葉片、機身結構）進行在役檢測。

*鑄鍛件檢測：檢測大型鑄件和鍛件中的縮孔、夾雜等內部缺陷。

*復合材料檢測：評估碳纖維、玻璃纖維等復合材料的粘接質量和內部結構。

五、與后續型號及市場現狀

*后續型號：EPOCH 650之后，奧林巴斯（現Evident）推出了其升級版EPOCH 6LT和EPOCH 6LR。這些新型號繼承了650的堅固性和可靠性，同時升級了處理器、采用了更明亮的顯示屏，并增加了無線連接等現代功能。

*市場現狀：盡管已不是最新型號，但EPOCH 650因其很好的口碑、穩定的性能和龐大的市場存量，仍然是市場上非常受歡迎的設備。對于許多用戶來說，它仍然是一款能夠滿足日常檢測需求的、性價比較高的專業工具。

六、總結

奧林巴斯EPOCH 650是一款工業級標準的經典超聲探傷儀。它可能缺少最新型號的觸摸屏和某些高級成像功能，但其堅固性、可靠的性能、直觀的操作和全面的功能，使其成為了一代“功勛"儀器。無論是作為主力設備還是備用機，它都能為用戶提供值得信賴的檢測結果，是無損檢測領域一款里程碑式的產品。
