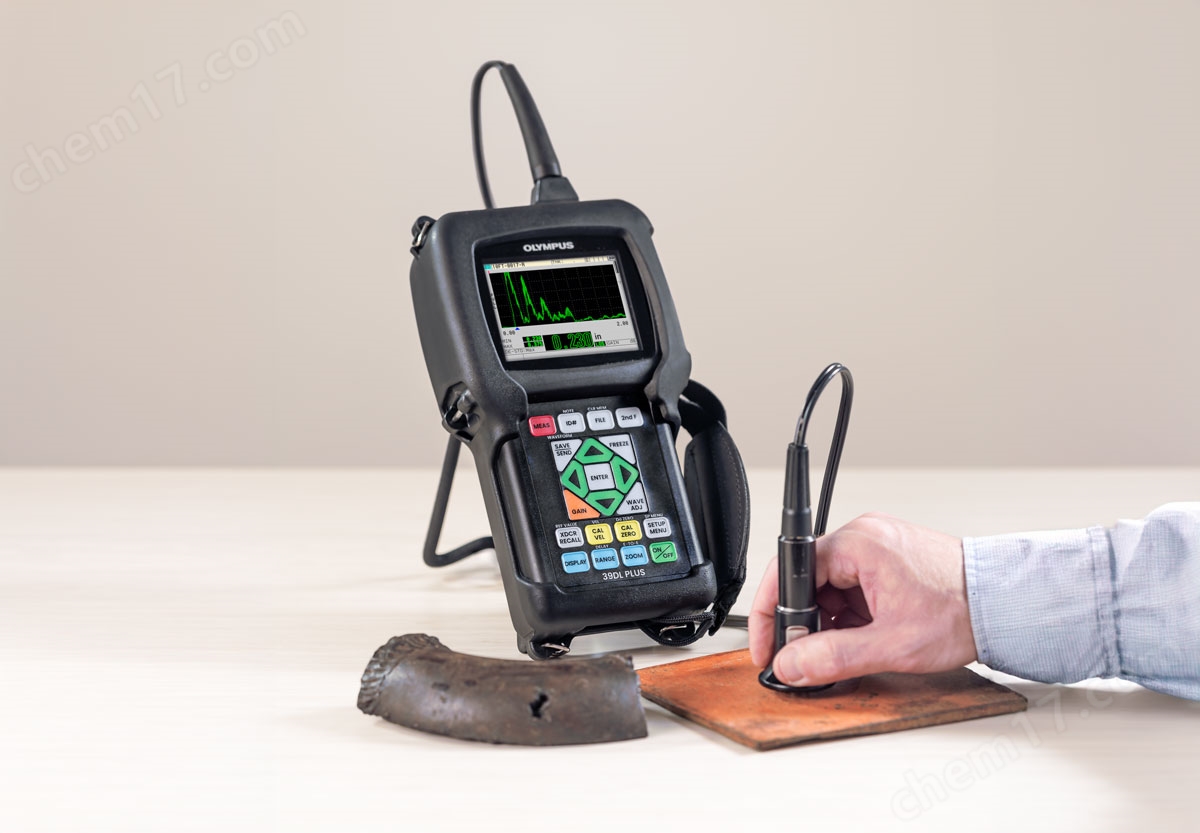

OLYMPUS/奧林巴斯超聲測厚儀39DL PLUS詳細介紹：
一、 核心定位與概述
39DL PLUS 是一款高性能、高精度的超聲脈沖回波測厚儀。它代表了常規超聲測厚技術的*水平，主要面向要求嚴苛的工業檢測領域。其設計初衷是提供較高的測量精度、出色的可靠性和強大的數據分析能力，以滿足石油化工、天然氣、電力、航空航天、金屬制造等行業對關鍵設備進行腐蝕監測和壁厚測量的需求。
二、 主要特點與優勢
1. 出色的測量性能
*高精度：分辨率可達0.001mm (0.0001英寸)，測量精度較高，尤其適用于監測微小的壁厚變化。
*寬范圍測量：能夠測量從超薄（約0.15mm，取決于材料和應用）到極厚（可達500mm以上，取決于材料和探頭）的多種材料。
*出色的回波分辨能力：即使在材料表面粗糙、有涂層或內部結構復雜的情況下，其優良的數字信號處理技術也能清晰地識別出正確的底面回波，確保測量的準確性。
2. 強大的探頭技術
*支持雙晶探頭和單晶探頭。
*雙晶探頭：適合常規腐蝕檢測，對粗糙表面和微小點蝕有很好的檢測效果。
*單晶探頭：用于高精度測量、極薄材料測量以及高溫應用（配合高溫延遲塊或高溫耦合劑）。
*THRU-COAT（穿透涂層）技術：這是39DL PLUS的核心優勢之一。無需去除油漆或涂層，即可直接測量基材的厚度。儀器能智能地識別并忽略涂層回波，鎖定在基材回波上，極大地節省了時間和成本。
3. 堅固耐用的設計
*IP67防護等級：防塵，并能短暫浸入水中，非常適合在惡劣的工業現場（如海上平臺、化工廠、雨天戶外）使用。
*經過墜落測試：機身堅固，能夠承受從一定高度墜落到水泥地面的沖擊，保證了設備的長期可靠性。
4. 直觀的用戶界面與強大的軟件
*高分辨率彩色顯示屏：在各種光線條件下都清晰易讀。
*簡潔的鍵盤和導航：操作邏輯清晰，易于學習和使用。
*強大的數據管理：
*B掃描成像：可以在屏幕上實時生成被測區域的截面圖，直觀地顯示壁厚變化和腐蝕形態，就像給設備做“B超"一樣。
*數據記錄器：可存儲數十萬個測量讀數，并附帶注釋信息（如位置編號、厚度值、日期時間等）。
*多種測量模式：包括標準模式、最小值捕獲模式、差值模式、報警模式等，適應不同的檢測場景。
5. 靈活的連接性與報告生成
*USB和藍牙接口：方便地將測量數據導出到電腦或移動設備。
*配套PC軟件：使用配套的《TDSCable》或《OLYMPUS Scientific Cloud》軟件，可以輕松管理數據、生成自定義的檢測報告和證書。
三、 核心技術詳解
| 測量 | 雙晶探頭測量模式 | 從激勵脈沖后的精確延遲到第一個回波之間的時間間隔 |
|---|---|---|
| 穿透涂層測量 | 利用單個底面回波，測量金屬的實際厚度和涂層厚度（使用D7906-SM和D7908探頭） | |
| 穿透漆面回波對回波 | 在兩個連續底面回波之間的時間間隔，不計漆層或涂層的厚度 | |
| 單晶探頭測量模式 | 模式1：激勵脈沖與第一個底面回波之間的時間間隔 模式2：延遲塊回波與第一個底面回波之間的時間間隔（使用延遲塊或水浸式探頭） 模式3：在激勵脈沖之后，位于第一個表面回波后的相鄰底面回波之間的時間間隔（使用延遲塊探頭或水浸式探頭） 氧化層模式：可選 多層模式：可選 | |
| 厚度范圍 | 0.08 mm～635 mm具體可測厚度根據材料、探頭表面條件、溫度和所選配置而定 | |
| 材料聲速范圍 | 0.508 mm/μs至13.998 mm/μs | |
| 分辨率（可選） | 低分辨率：0.1 mm 標準分辨率：0.01 mm 高分辨率（可選項）：0.001 mm | |
| 探頭頻率范圍 | 標準：2.0 MHz～30 MHz（–3 dB） 高穿透（可選項）：0.50 MHz～30 MHz（–3 dB） | |
| 一般規格 | 操作溫度范圍 | -10 °C ～ 50 °C |
| 鍵區 | 密封、以色彩區分功能的鍵盤，帶有觸感及聲音反饋 | |
| 機殼 | 防撞擊、防水、裝有密封墊的機殼，機殼上的接口密封。設計符合IP67標準。 | |
| 外型尺寸（寬 × 高 × 厚） | 總體尺寸：125 mm × 211 mm × 46 mm | |
| 重量 | 0.83 kg | |
| 電源供應 | 交流/直流適配器，24 V；鋰離子電池，23.760 Wh；或4節AA輔助電池 | |
| 鋰離子電池供電時間 | 操作時間：一般為8小時 快速充電：2到3小時 | |
| 標準 | 設計符合EN15317標準 | |
| 爆炸性氣氛 | 使用MIL-STD-810H第511.7節程序I進行測試 | |
| 顯示 | 彩色透反VGA顯示 | 液晶顯示，顯示屏尺寸：56.16 mm × 74.88 mm |
| 檢波 | 全波、射頻波、正半波、負半波 | |
| 輸入/輸出 | USB | USB 3.0 |
| RS-232 | 是 | |
| 存儲卡 | 最大容量：32 GB外置microSD存儲卡 | |
| 視頻輸出 | VGA輸出標準 | |
| 無線通信 | Wi-Fi | 集成 |
| 藍牙 | 集成 | |
| 內置數據記錄器 | 數據記錄器 | 39DL PLUS可通過標準RS-232串行端口或USB端口識別、存儲、調用、清除和傳輸厚度讀數、波形圖像和儀器配置信息 |
| 容量 | 792832個厚度測量讀數，或20000個帶厚度值的波形 | |
| 文件名、ID編碼和注釋 | 不超過32個字符的文件名，不超過20個字符的字母數字位碼，每個位有4個注釋 | |
| 文件結構 | 9個標準的或自定義的用于特定應用的文件結構 | |
| 報告 | 機載報告總結了數據統計、帶有位置信息的最小值/最大值、最小值回顧、文件比較及報警報告 |
1. THRU-COAT（穿透涂層）技術
*工作原理：當探頭放置在帶涂層的工件上時，儀器會接收到來自涂層/基材界面的多次回波。39DL PLUS的智能算法會分析這些回波的模式，自動過濾掉涂層引起的回波，并精確計算出基材的厚度。
*優勢：避免了繁瑣、昂貴且可能對環境有害的涂層去除工序，同時不會因涂層厚度變化而影響測量精度。
2. ECHO-TO-ECHO（回波到回波）技術
*當材料聲衰減嚴重或存在嚴重腐蝕導致第一次底面回波很弱時，此技術可以通過追蹤材料內部多次反射的回波來計算厚度，大大提高了在困難材料上的測量成功率和可靠性。
四、 典型應用場景
*石油與天然氣：儲罐底板、工藝管道、船體、結構件、海上平臺節點的腐蝕監測。
*電力行業：鍋爐管、汽包、聯箱、高壓管道的壁厚測量。
*化工行業：反應釜、壓力容器、輸送腐蝕性介質管道的定期檢驗。
*航空航天：飛機蒙皮、結構件的厚度檢查。
*金屬制造：軋制板材、機械加工零件的厚度測量和質量控制。
五、 標準配置與選配件
*標準配置通常包括：39DL PLUS主機、雙晶探頭（如D790）、耦合劑、儀器箱、USB數據線和電池/充電器。
*常見選配件：
*各種探頭：高溫探頭、小徑管探頭、微徑探頭等。
*探頭線纜：不同長度的線纜。
*軟件：用于高級數據分析和報告的PC軟件。
*校準試塊：用于日常校準儀器。
六、 總結
OLYMPUS/奧林巴斯超聲測厚儀39DL PLUS不僅僅是一個測厚儀，它是一個完整的厚度測量解決方案。它集成了奧林巴斯在無損檢測領域數十年的技術積累，以其高精度、可靠的穿透涂層能力和堅固的工業設計，成為了全球眾多檢測工程師、檢驗機構和維護團隊的得力工具。
