抗交叉干擾紅外分析儀 返回列表頁

 1. 朗伯-比爾吸收定律

核心原理基于特定氣體對紅外光的選擇性吸收特性。當紅外光通過被測氣體時，目標氣體分子會吸收其特征波長的光能（例如CO?在4.26μm、CO在4.67μm處有強吸收峰），吸收量與氣體濃度成正比。根據公式 \( I = I_0 \cdot e^{-kCL} \)（其中 \( I_0 \) 為入射光強，\( k \) 為吸收系數，\( C \) 為濃度，\( L \) 為氣室長度），通過測量光強衰減即可反演出氣體濃度。

2. NDIR（非分散紅外）技術

主流產品采用NDIR技術，通過以下關鍵組件實現精準檢測：

紅外光源：高穩定性微型陶瓷光源或MEMS脈沖光源，發射覆蓋目標氣體吸收波段的廣譜紅外輻射（2-12μm）。

光學濾波：多層干涉濾光片或氣體濾波相關（GFC）技術，隔離出目標氣體的特征波長，排除其他氣體干擾。

 二、系統組成與功能模塊

 1. 光學系統

氣室設計：

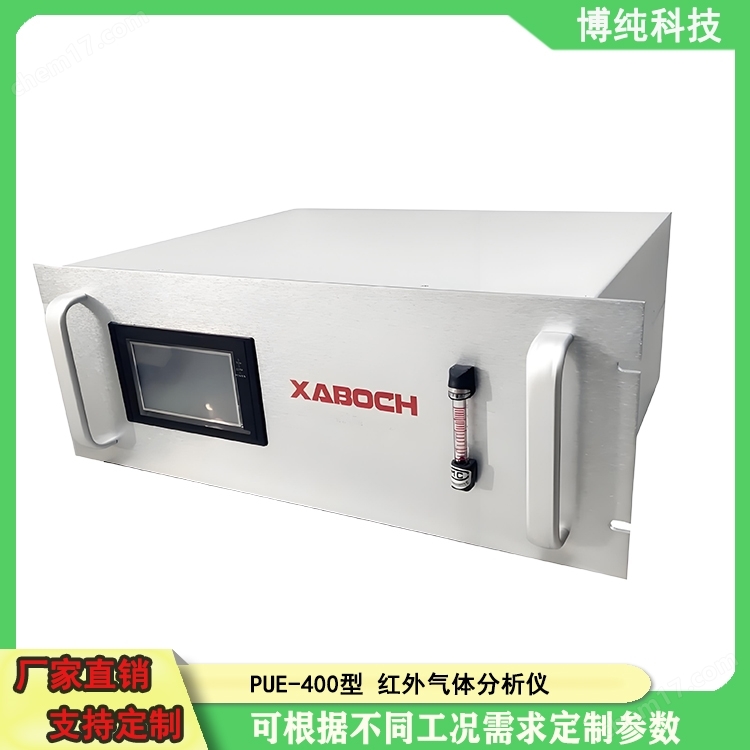

多次反射式氣室：如PUE-400系列通過多次反射延長光程（可達數米），提升低濃度檢測靈敏度（檢測下限至0.006ppm）。

恒溫控制氣室：局部恒溫技術（±0.1℃）減少環境溫度波動對測量的影響。

斬波器：周期性調制紅外光，將直流信號轉換為交流信號，降低電路噪聲并便于信號處理。

 2. 采樣與預處理

采樣泵：內置隔膜泵或射流泵，實現等速采樣（流量精度±2%）。

預處理單元：

粉塵過濾：微米級濾芯（≤2μm）防止顆粒物污染氣室。

冷凝除水：半導體冷凝模塊將樣氣露點降至4℃以下，適用于高濕環境（如濕法脫硫后煙氣）。

3. 信號處理與輸出

數字處理技術：采用DSP或FPGA芯片進行信號放大、濾波及溫度/壓力補償，線性度可達±0.5%FS。

輸出接口：

模擬信號：4-20mA（負載≤400Ω）、0-5V（負載≥250Ω）。

數字通信：RS485（MODBUS協議）、Profibus-DP/PA，支持遠程監控與DCS系統集成。

三、性能特點與技術優勢

 1. 高精度與高靈敏度

檢測下限：低至0.006ppm（如pGas4160檢測甲烷），滿足超凈排放監測需求。

精度指標：典型誤差≤±1%FS，重復性≤0.5%FS，優于電化學傳感器（±3-5%FS）。

 2. 抗干擾與穩定性

交叉干擾抑制：通過特征波長選擇和多層檢測器設計，有效排除背景氣體干擾。例如，檢測SO?時可濾除CO?、H?O的影響。

長期穩定性：零點漂移≤±1.5%FS/30天，量程漂移≤±2%FS/年，壽命可達5年以上（無化學耗材）。

3. 快速響應與寬適應性

響應時間：T90≤7秒（部分型號≤2秒），適用于動態過程監測。

環境適應性：

溫度范圍：-20℃~+60℃（工業級），濕度0-95%RH（無結露）。

防爆設計：ATEX、IECEx認證，可用于危險區域（如石油化工現場）。

 五、典型應用場景

1. 工業過程控制

石化行業：監測催化裂化裝置中的H?S、CO濃度，優化反應效率并保障安全。

電力行業：燃煤鍋爐燃燒控制中實時監測O?、CO?，降低能耗并減少NOx排放。

鋼鐵冶金：高爐煤氣分析中檢測CO、CH?，實現能源回收與工藝優化。

2. 環境監測

固定污染源排放（CEMS）：連續監測SO?、NOx、顆粒物，滿足環保法規（如中國HJ75-2017標準）。

溫室氣體監測：高精度檢測CH?、N?O，為碳交易與氣候研究提供數據支持。

紅外線氣體分析儀憑借其高精度、長壽命、低維護等優勢，已成為氣體檢測領域的核心設備。

 二、技術參數

抗交叉干擾紅外分析儀：我店專營煙氣CEMS在線監測，水質在線監測，VOCs在線監測，工業過程氣體分析，氨逃逸氣體在線分析，酸露點分析儀，原位式NOx/O2 氮氧化物檢測儀等其它氣體檢測儀器及其配件，數據采集與分析系統廠家直銷，歡迎致電詢價對比。
