FTmicro10是熒颯光學自主研發、創新設計的一款研究級傅里葉變換紅外顯微鏡，該紅外顯微鏡集成了高清晰可見光觀察和高性能的紅外光譜測量于一身，以最高的紅外空間分辨率進行微區樣品的測量。

FTmicro10紅外顯微鏡具有可見光及紅外光的高分辨率，中紅外及近紅外測試的多功能性，光譜范圍寬、靈敏度高，可以進行顯微透射、反射、ATR測量，變溫測量、顯微發射測量等多種測量模式，且僅需輕觸按鈕即可完成切換，減輕了實驗者的操作強度，可以解決科學研究及生產質量控制中各類微觀材料的測量難題。

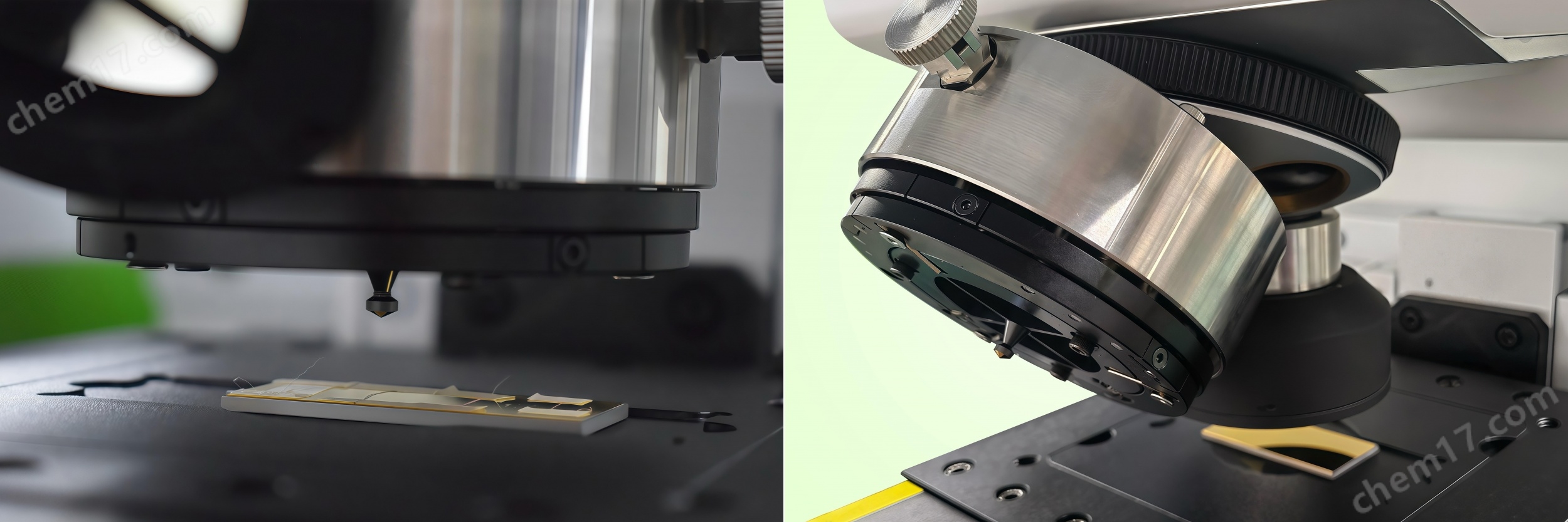

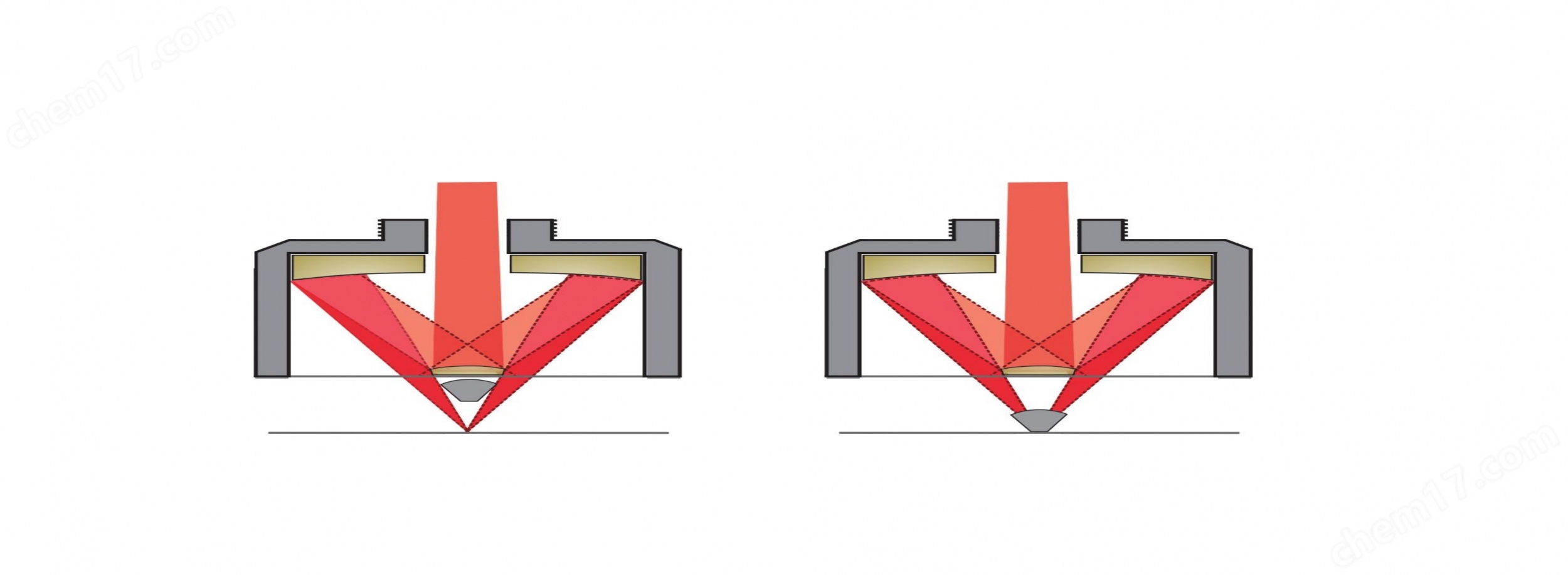

FTmicro10紅外顯微鏡的觀測系統，兼具“高分辨率"和“多功能性"特點，直接通過面板按鈕進行切換，直觀明了、操作簡單，為微觀樣品的紅外測量提供了創新性設計?！坝^察"系統配置2個LED光源及1200萬像素高分辨率攝像機，可以進行可見光透射、反射的自由切換，在電腦屏上清晰顯示可見圖像；“測量"系統可以進行紅外透射、反射、ATR測量模式，直接在面板上切換。下圖為高精度ATR物鏡及其光路示意圖，所見即所得!

FTmicro10標準配置XYZ手動樣品臺、20倍聚焦鏡、20倍反射物鏡、高精度刀口光闌、液氮冷冷卻MCT檢測器，覆蓋了材料科學、生物制品、化工環保、法庭科學、藝術品保護等應用領域。該系統可以升級全自動高精度樣品臺、配置顯微ATR鏡頭，選配常溫DTGS檢測器、電制冷銦鎵砷檢測器擴展到近紅外光譜范圍等，實現用戶對不同應用場景的研究需求。

產品原理

紅外光譜儀的干涉光通過切換鏡輸出到紅外顯微鏡，干涉光通過紅外物鏡匯聚到樣品上，用戶通過調節光闌大小，可以測量小于10微米空間分辨率的微觀區域，樣品透射光或反射光進入到紅外檢測器，獲得樣品的紅外干涉圖，從而獲得樣品的化學成分和物理信息。紅外顯微鏡由可見光光路和紅外光路兩部分組成，可見光光路包含可見光源、可見光攝像機；紅外光路由紅外物鏡、聚焦鏡、紅外檢測器組成。兩部分光路同軸設計，“所見即所得"，通過高精度的樣品臺進行微區樣品的觀察和測量。

產品特點

• 高信噪比：優于7000:1(峰/峰值,MCT檢測器)


• 同軸光路：“所見即所得"的光學系統，消除光學誤差


• 可見光路：2個LED光源及1200萬像素攝像機，獲得高清晰度的多媒體圖像，可選可見/紅外偏振片等


• 物鏡鏡頭：自主設計的20倍紅外物鏡及聚焦鏡、可選20倍ATR鏡頭，及其它倍數物鏡


• 紅外ATR鏡頭：由20倍物鏡與ATR晶體系統組成一個完整的有機體，其中ATR的晶體直徑小上于100微米


• 多檢測器通道設計：標配液氮冷卻MCT檢測器，軟件自動切換，可以選配DTGS檢測器、電制冷銦鎵砷檢測器等


• 光闌：內置刀口光闌，可以調節光闌大小及方向


• 控制面板：紅外顯微鏡前方設計有控制面板，分別控制紅外/可見光的透射和反射模式，實現同時觀察/同時測量


• 多媒體顯示系統：視頻適配器、彩色攝像頭、測量標尺、圖像捕捉卡及數據采集軟件


• 顯微樣品臺：重復性精度1微米，兼容紅外冷熱臺附件、電化學附件，適合用戶搭建顯微發射光路


• 顯微鏡結構：長x寬x高：56cmx30cmx72cm(含LED光源和CCD鏡頭)，可通過顯微鏡再擴展外光路，如外置TGA 等


應用領域

紅外顯微鏡精度高，重現性好主要用于微米級樣品或者微小區域的測量，獲得樣品的化學成分和物理信息

• 材料科學領域：多層塑料成分分析


• 半導體領域：PCB板異物分析


• 環境和食品領域：微塑料鑒定；食品非法添加劑檢測


• 司法鑒定與法醫學：油墨、油漆碎片、纖維、毛發代謝物等分析


• 博物館及考古學：毛發、油漆、絲織品等檢測


• 生物醫藥領域：藥品代謝、藥品異物殘留、組織中脂類蛋白質分布等分析


• 工業質量控制：液晶屏、鏡頭異物分析、涂層變化分析


• 地質礦產：包裹體分析
