框式攪拌機安裝調試要求

框式攪拌機由電機、減速機、機架、攪拌軸、槳板、聯軸器、水下支座等組成。根據密封方式可分為：A型：帶有機械密封，B型：不帶密封，C型：其它密封方式，可適用于不同密封要求的場合。 驅動裝置采用普通電機或防爆電機、擺線針輪減速機，驅動裝置主軸通過聯軸器與攪拌軸聯接，攪拌軸由軸承支承，具有足夠的強度和較高的穩定性。 攪拌機槳葉采用45度折葉槳，可產生軸向、徑向和環向分流，使物料與水快速充分混合，滿足工藝要求。

框式攪拌機是從槳式攪拌器創新發展而來的一類新型攪拌機，適用于高粘度物料的攪拌，它的優點是結構堅固，可以攪動的物量很大，常用于高粘度液體、高濃度淤漿和沉降性淤漿的攪拌。

框式攪拌機由電動機、立式減速機、機架、聯軸器、主軸、漿板和水下軸承等組成。當電動機接通電源后經過減速機減速，由聯軸器把扭矩傳遞給攪拌機主軸帶動漿板轉動，從而攪拌液體。

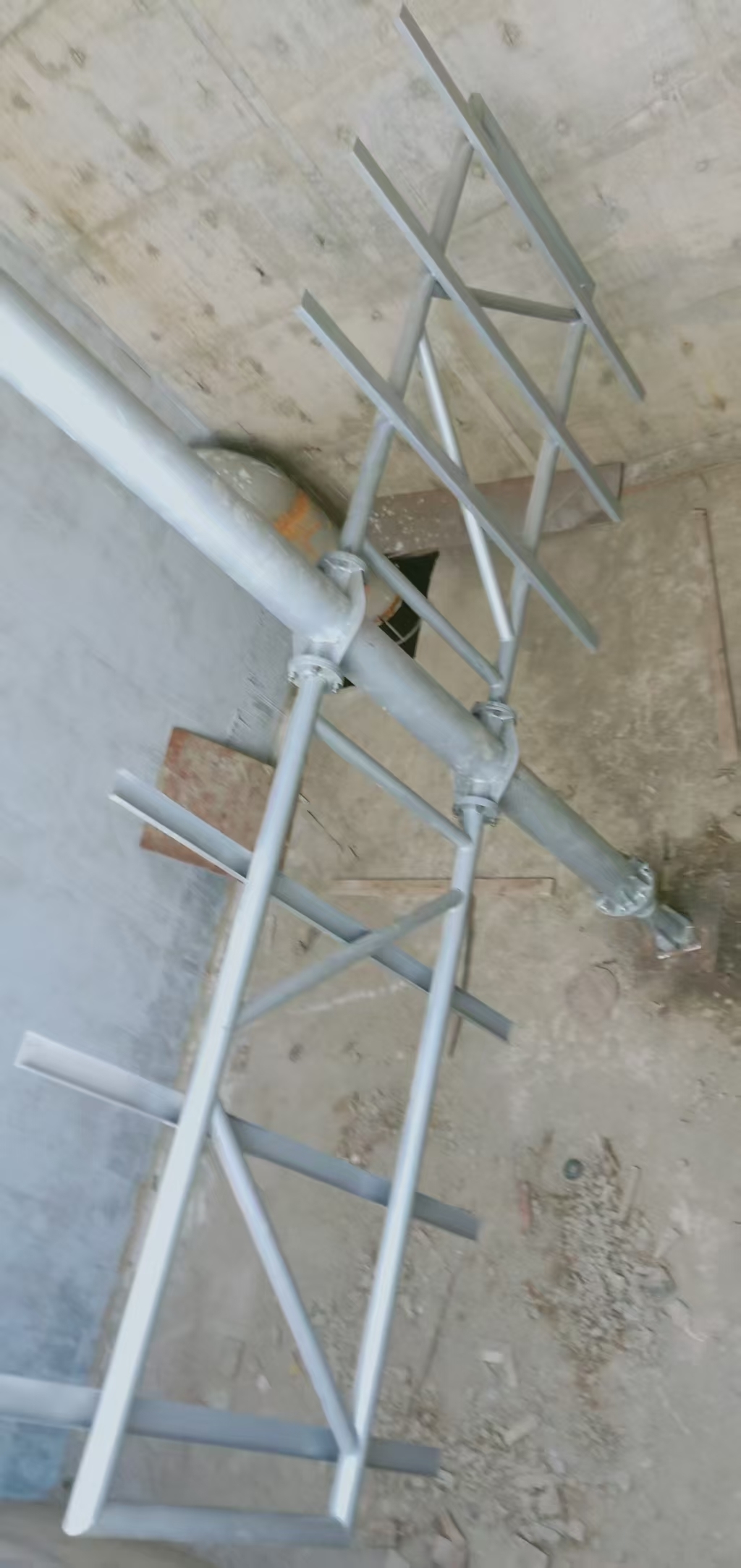

框式攪拌機與攪拌軸的連接方式類似于槳式，即葉輪與攪拌軸連接的一端制成半圓狀的軸環，然后兩側葉片的兩個半圓環用螺栓在攪拌軸上夾緊，同時用穿軸螺栓來固定葉片與攪拌軸。由于葉輪的外廓尺寸大，為便于裝拆，葉片之間多數是螺栓連接。葉輪以扁鋼、角鋼制造居多，為了提高葉輪的強度，也可采用加筋的鋼板。

攪拌軸與橫檔、豎條之間采用裝配或者焊接連接起來，當攪拌軸被減速電機驅動旋轉時，帶動物料實現不同高度上的水平環向流動，橫檔、豎條對物料形成有效分割，達到強制攪拌分散的工藝效果。

框式攪拌機安裝調試要求：

1、起吊安裝前檢查基礎尺寸是否與設備的安裝尺寸相符合;

2、檢查池(罐)頂與底的安裝高度是否正確，允差±20mm , 當達不到要求時可在機架或底部支座下墊鋼板修正;

3、設備找正后，將機架和底部支座下的底板點焊在預埋件上，用人力推動設備轉動應均勻、無卡滯，將墊板與預埋鐵焊牢;

4、減速機用油潤滑，機架軸承用脂潤滑，油的加注或補充要求詳見減速機使用說明書;

5、底座軸套內加鉛基潤滑脂，用石棉盤根密封;

6、接通電源空載運轉正常后，再投入負載運轉, 旋轉方向為俯視順時鐘。
