水翼攪拌機安裝尺寸圖 返回列表頁

水翼攪拌機安裝尺寸圖技術說明：

材料：

攪拌槳葉： 316L

攪拌軸： 316L

電機

防護等級：IP55

絕緣等級： F級

額定功率：5.5kW

額定電壓：380V

額定頻率：50HZ

水翼攪拌機安裝尺寸圖

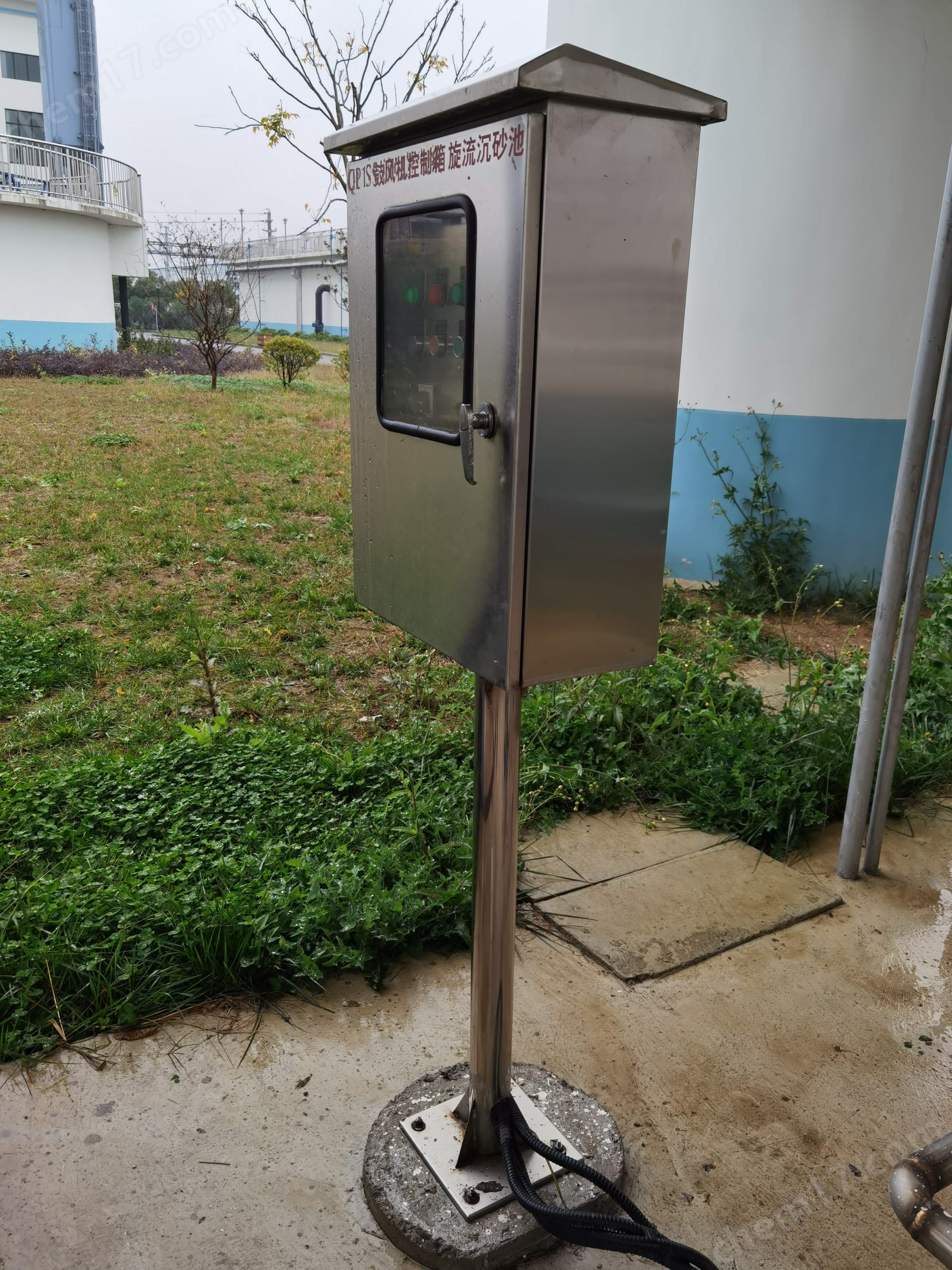

水翼攪拌機電控柜 一控一 戶外不銹鋼 變頻控制 預留PLC中控信號端口

箱體形式及材料：箱體采用不銹鋼制作，箱體顏色RAL7035淺灰

防護等級：IP55

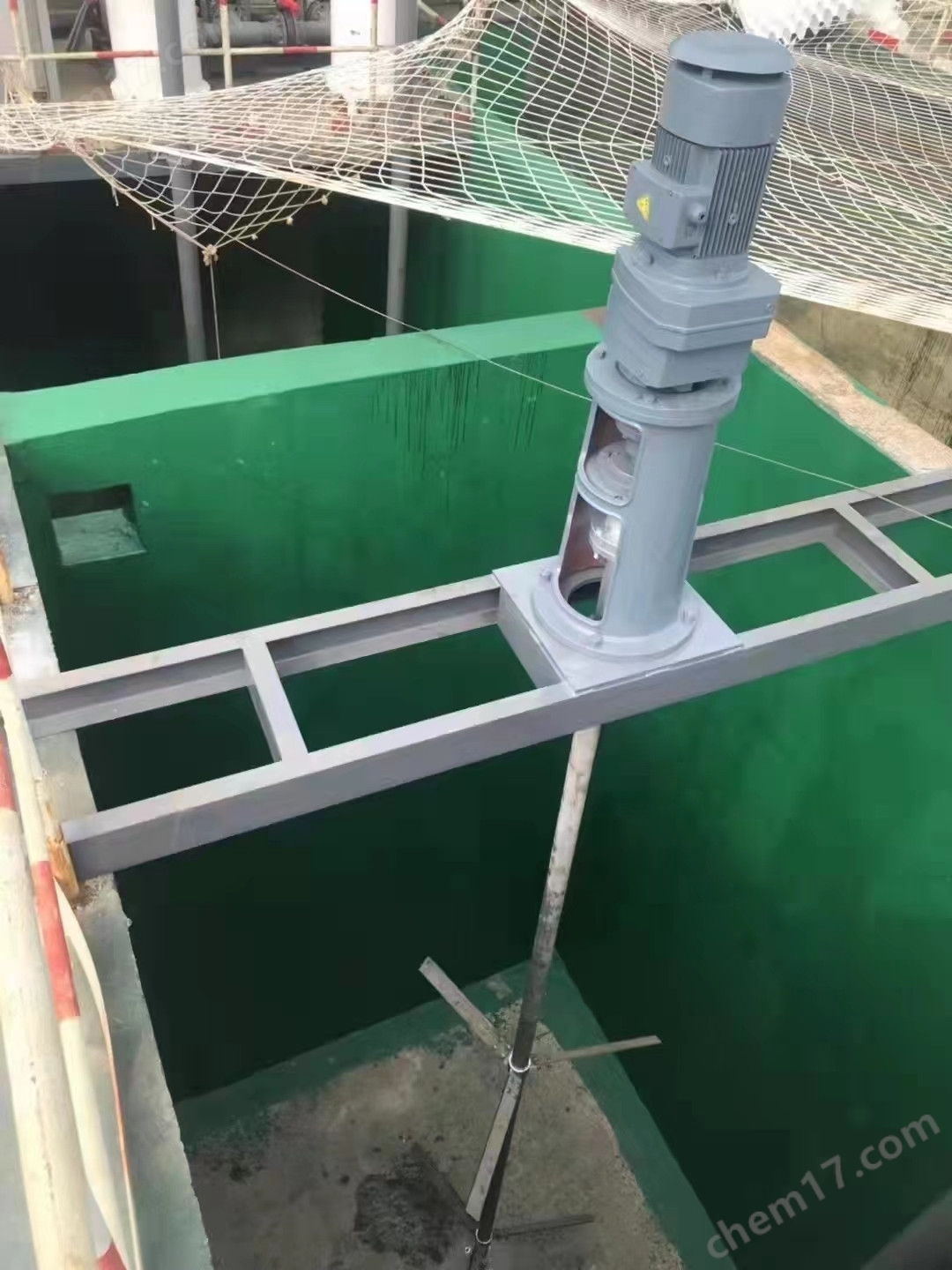

水翼攪拌機安裝尺寸圖機構造

立式機械攪拌機由臥式安置的電機、齒輪減速器、攪拌軸及葉輪等組成。電動機及齒輪減速器組裝在一起。

2） 電動機及減速裝置

電動機及減速裝置是組裝在一起的成套裝置。

① 電動機

電動機的技術說明如下：

-電動機材質及性能符合《旋轉電機基本技術要求》GB755-87標準，ASTM及IEC頒發的相關的技術標準。

-電動機適合380VAC 3PH 50Hz電源操作，電機定子繞組和定子引線的絕緣等級為F級，外殼防護等級IP55，戶外立式安裝。

② 減速裝置

立式機械攪拌機減速裝置為齒輪減速，選用材質及性能符合下述技術說明：

-齒輪箱箱體材料為鑄鋼，堅固結實，鑄造不容許出現裂紋、砂眼、氣孔等現象。

快速攪拌器齒輪減速、斜齒輪設計及全密封油浴潤滑結構。齒輪箱為斜齒輪傳動，不允許使用渦輪蝸桿結構；齒輪箱的傳動效率不低于95%。

-減速裝置在各種設計工況下，能傳遞操作所需功率，并能承受攪拌軸傳遞的負載；所有齒輪有保護措施以避免沖擊載荷。

-軸承采用標準化產品，在不利設計條件下能連續工作，基本額定壽命L10不少于100，000小時。

-潤滑系統可靠地向齒輪和軸承連續供油，不能另設油泵，齒輪箱油位通過牛眼視鏡或油位標尺來查看。

3）攪拌軸的支承

攪拌軸的支承有如下技術說明：

① 攪拌軸的支承不伸入池內，能承受攪拌軸和葉輪的重量，并可承受操作所需的扭距、彎距及軸向負荷；支承形式保證攪拌攪拌機操作時，軸大部分偏轉力不傳遞到減速器齒輪及軸承上。

② 攪拌軸的支承軸承是油脂潤滑，并設有補充油脂的油杯，支承軸承的基本額定壽命L10不少于100，000小時。

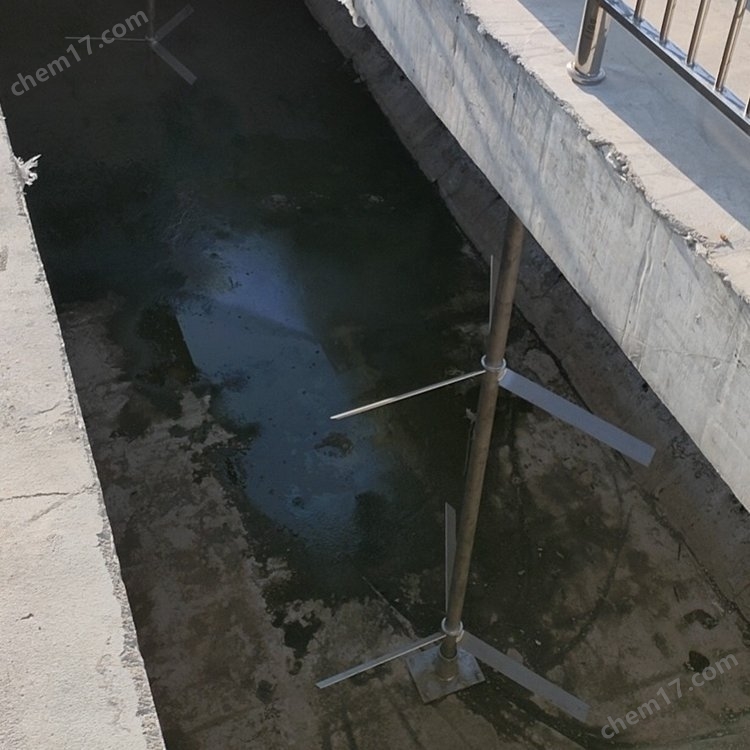

4）攪拌軸和葉輪

① 攪拌軸

-攪拌軸采用316L不銹鋼，不使用玻璃鋼或復合材料；軸加工時進行矯直處理。

-攪拌軸有足夠的扭轉和彎曲剛度：軸的拉伸力計算值低于其材料拉伸屈服力值至少3倍，而剪力計算值低于材料剪切屈服力值至少3.5倍。

-攪拌軸設水下輔助軸承。

② 葉輪

葉輪由澆鑄輪轂及葉片組成，材質為316L不銹鋼，輪轂與葉片的連接考慮到拆卸方便和防腐效果，并具有下述特性：

-葉輪是高效的軸流型葉輪。

-葉片用螺栓連接至輪轂，輪轂與軸連接。

-葉片數不多于3片，葉片具有足夠的強度和剛度，轉動時不產生變形。

三、檢測標準

設備的檢查、驗收及保修、拒收遵循一般技術規定有關條款，并滿足下述條件：

葉片對軸線垂直度為漿板長度的0.4%，且不超過5mm。

軸的每米直線度小于0.25mm。

攪拌機安裝后，經攪拌工作介質的帶負載試運轉，試運轉在混合池內裝滿2/3以上容積的介質。試運轉中設備運行平穩、無異常振動和噪音。負載試運行時間不少于24h。

水翼攪拌機供貨范圍：

主軸、攪拌葉片、驅動裝置及連接附件等。

配套控制箱。一控一或一控二其他控制方式，國產元器件或進口元器件

槳式攪拌機規格型號與安裝構造

漿式攪拌機包括工作部分（垂直攪拌軸、攪拌機）、支撐部分（軸承裝置、機座）和驅動部分（電動機、減速機）及連接附件等。

攪拌機驅動裝置安裝在反應池的頂部，電動機和減速機間采用法蘭連接，以便于安裝和維護。

電機為戶外型，絕緣等級F，防護等級為IP55。

水翼攪拌機電控箱箱內元件技術說明：

電控箱內全部低壓電器元件符合中國國家現行標準（GB）或國際電工委員會現行標準（IEC）。所有低壓電器元件含斷路器，接觸器，控制繼電器，轉換開關，按鈕指示燈等，其型號，規格及安裝方式在中國具有互換性。

·其他

各成套電控箱的技術規格數據表為對該箱的較低技術要求，該箱供貨商有責任提供能滿足該工藝設備正常，安全運行所必需的控制和保護功能，不能因該箱內控制和保護功能的欠缺而造成相的工藝設備不能正常運行和損壞。
