一期生物反應池潛水推流器技術原理 返回列表頁

一期生物反應池潛水推流器技術原理

用于生物處理池中進行低速攪拌，以使池中泥水充分混合又不致產生充氧作用。

技術性能描述：

潛水推流器轉動平衡自如，保證無卡死，停滯，振動等現象；

潛水推流器出廠前作密封氣壓實驗,實驗壓力為3kg/m2，歷時5分鐘無泄漏現象；

潛水推流器采用雙機械密封結構和唇形密封材料，機械密封保證在8000小時內可靠運行而不需更換；

潛水推流器引出電纜采用GB5013.2中YZW型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理,以防電纜外皮破損，滲水至電機；

潛水推流器表面噴涂防腐漆，其表面光亮，無污損，,碰傷，裂痕等現象；電機殼體的底漆為PVC環氧樹脂，面為氯化橡膠涂料；

潛水推流器油室內設有密封泄漏保護裝置；

潛水推流器引出電纜中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；

潛水推流器槳葉及轉子采用動平衡試驗，平衡精度為G6.3；

低速推流器可沿水平方向在120°范圍內旋轉，任意調整推流角度。

一期生物反應池潛水推流器技術原理使用壽命：

潛水?dāng)?/span>推流器在規定的條件下，故障前平均運行時間不小于10000小時，整機使用壽命不小于10年。

潛水推流器結構設計：

接線盒：

接線盒與周圍液體、電機部分足夠密封隔離；冷卻：電機定子由周圍的液體冷卻。

齒輪減速機：

采用行星齒輪傳動，以降低葉輪轉速，靜音且使用壽命長。

葉輪：

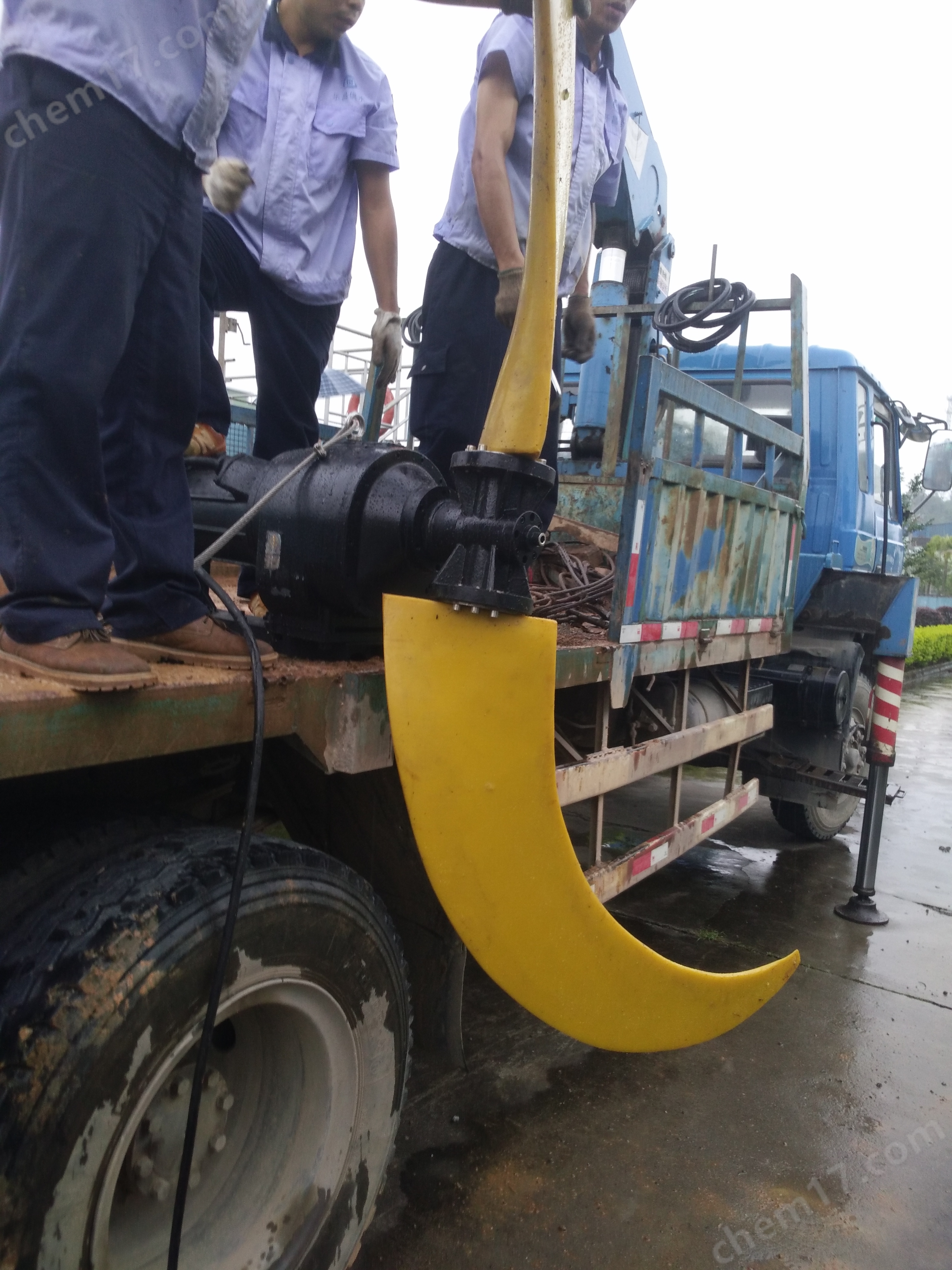

葉輪為雙香蕉形，用鋁合金澆鑄，有效防止了葉片的斷裂問題；葉片進口邊向后彎曲，具有長期自動清洗性能；用鎖緊螺母緊固在軸上，在起吊維修時，容易拆卸更換。

電機：

采用全淹沒式鼠籠型感應電機，潛水電機繞組的絕緣等級為F等級，防護等級IP68。每分鐘不超過1500轉。電機能連續運轉，每小時至少能起動12次，而不引起任何有害影響。

油室：

潤滑并冷卻密封裝置，軸承座及減速箱與電機和液體之間，油室起著減震和消音的作用，必要時可埋置一個氣囊裝置以減少和降低油室內的壓力上升。

軸承：

電機軸由兩個軸承支承，支承軸承為雙列球軸承；而主軸承為雙列球面滾子軸承；葉輪軸由一個雙列角接觸球軸承和一個圓柱滾子軸承支撐；

潛水推流器軸承的運行壽命大于60000小時。

軸密封：

潛水推流器有兩個機械密封和一個唇形密封組成。密封裝置材料：碳化鎢--碳化鎢。

機械密封：

每個輪軸配備串聯式雙層獨立的旋轉軸機械密封系統，密封裝置在一只油箱內運行。機械密封設計壽命大于25000小時。

監測系統：

定子繞組中裝有兩個熱敏開關，熱敏開關在125℃動作，正常情況下，電機的溫度不超過80℃。

控制系統：

控制箱可實現設備的自保護，具有過熱、過流和泄漏保護功能，可預留PLC接口。

原材料：

外殼                      GG25鑄鐵

葉輪                      復合聚胺酯

主軸                      不銹鋼

機械密封                    碳化鎢--碳化鎢

導桿                            不銹鋼

起吊支架                    不銹鋼

提升鋼索                    不銹鋼

靜密封材料                        丁晴橡膠

緊固件                           不銹鋼ASTM321

潛水推流器配套范圍

裝配完整的潛水推流器：

全銅線圈潛水電機

全套提升裝置、導桿、支架、鋼絲繩等

YCW型10米水下電纜、電纜夾、接線盒

推流器配套所有連接附件、地腳螺栓

現場控制柜及現場就地按鈕箱（一控一）。

不銹鋼現場控制柜內留與PLC系統連接的接線端子并標識清楚，提供完成的控制圖紙并能實現PLC的自動控制。

變頻器配置說明：

變頻器采用ABB ACS880、施耐德 ATV630，西門子MM440等核心部件采用進口產品的品牌。變頻器需與PLC連接控制。
