WLS260-5000mm無軸螺旋輸送機安裝尺寸

無軸螺旋輸送機布置形式：

一臺水平螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成。

螺旋機本體由頭節、中間節、尾節三種組成。一般情況下,出廠總裝時將中間節按長度長短依次排列,較長的中間節靠近頭節，相同 長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。

在頭節內裝有支推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸，此外，在尾節內還裝有可軸向移動的徑向軸承以補 償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接， 保證了聯接軸的互換性，便于維修。

機蓋為瓦片式并用蓋扣夾緊在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水粗帆布。

進、出料裝置有進料口,方型出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口 位置時注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機兩種。

 螺旋式蛟龍輸送機規格型號的各種制法:

WLS260-5000WLS260-5000mm無軸螺旋輸送機安裝尺寸表

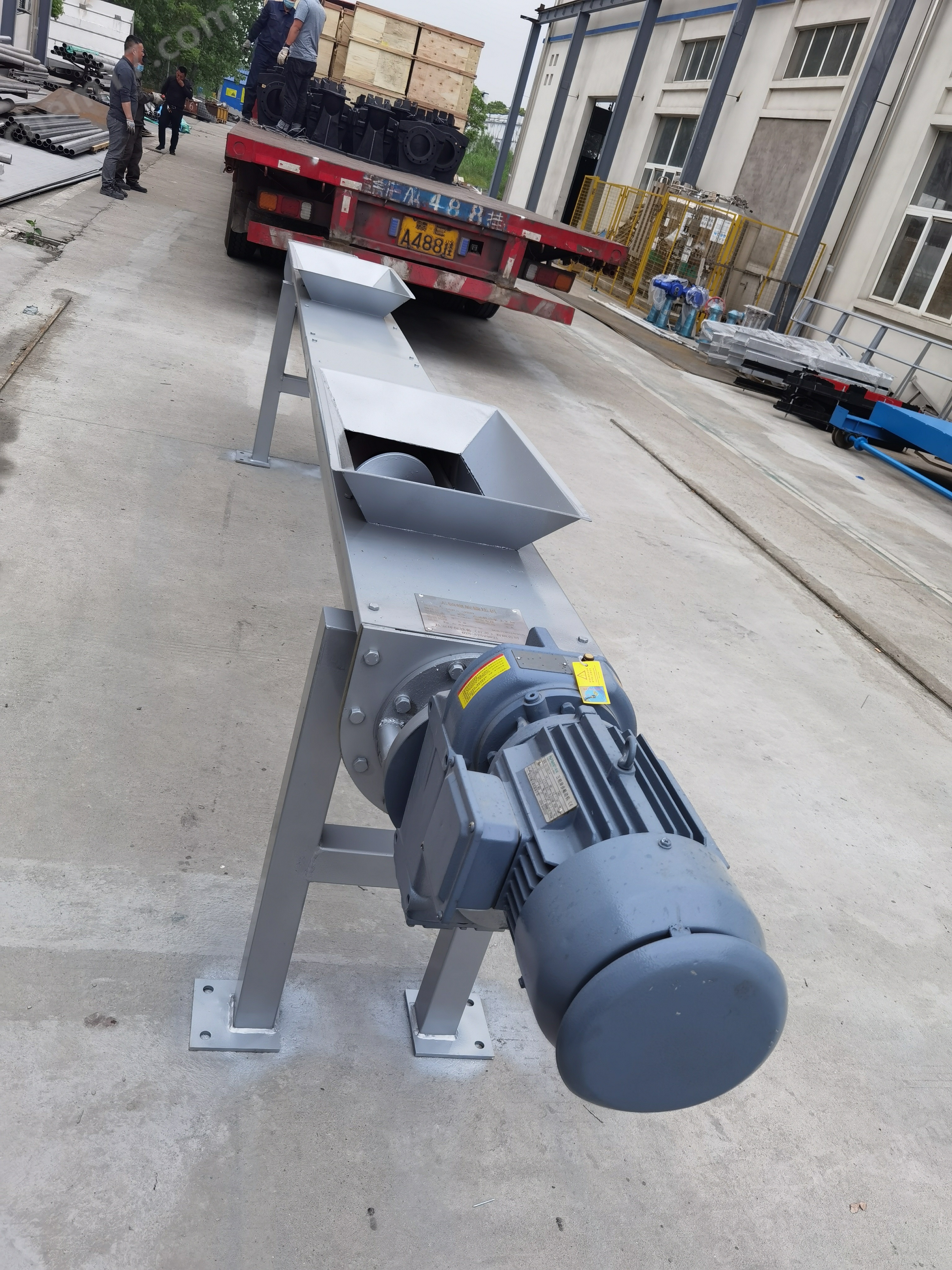

WLS260-5000mm無軸螺旋輸送機安裝尺寸是預處理輸送設備，主要由無軸螺旋、U型螺旋槽、蓋板、襯板、進、出料口和驅動裝置組成，輸送介質由進料口輸入，經無軸螺旋推動后，由出料口輸出。
