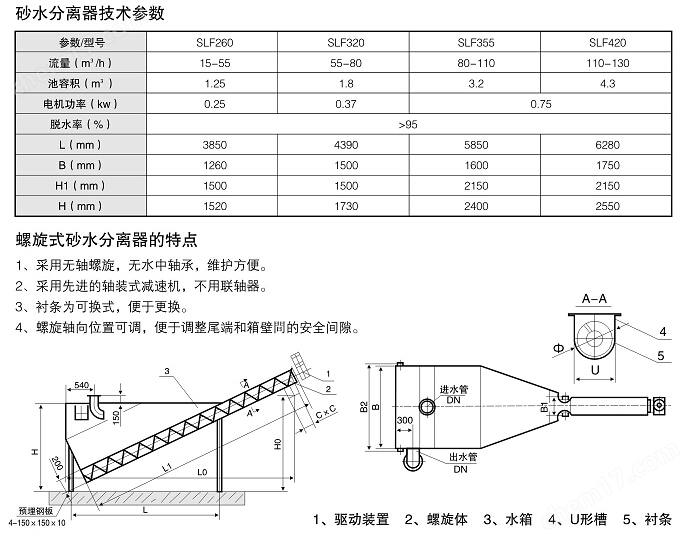

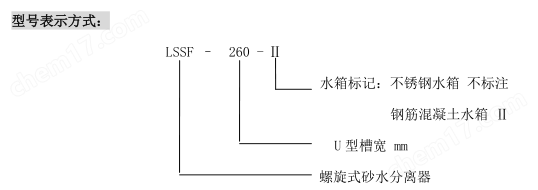

曝氣沉砂池無軸螺旋砂水分離機型號參數

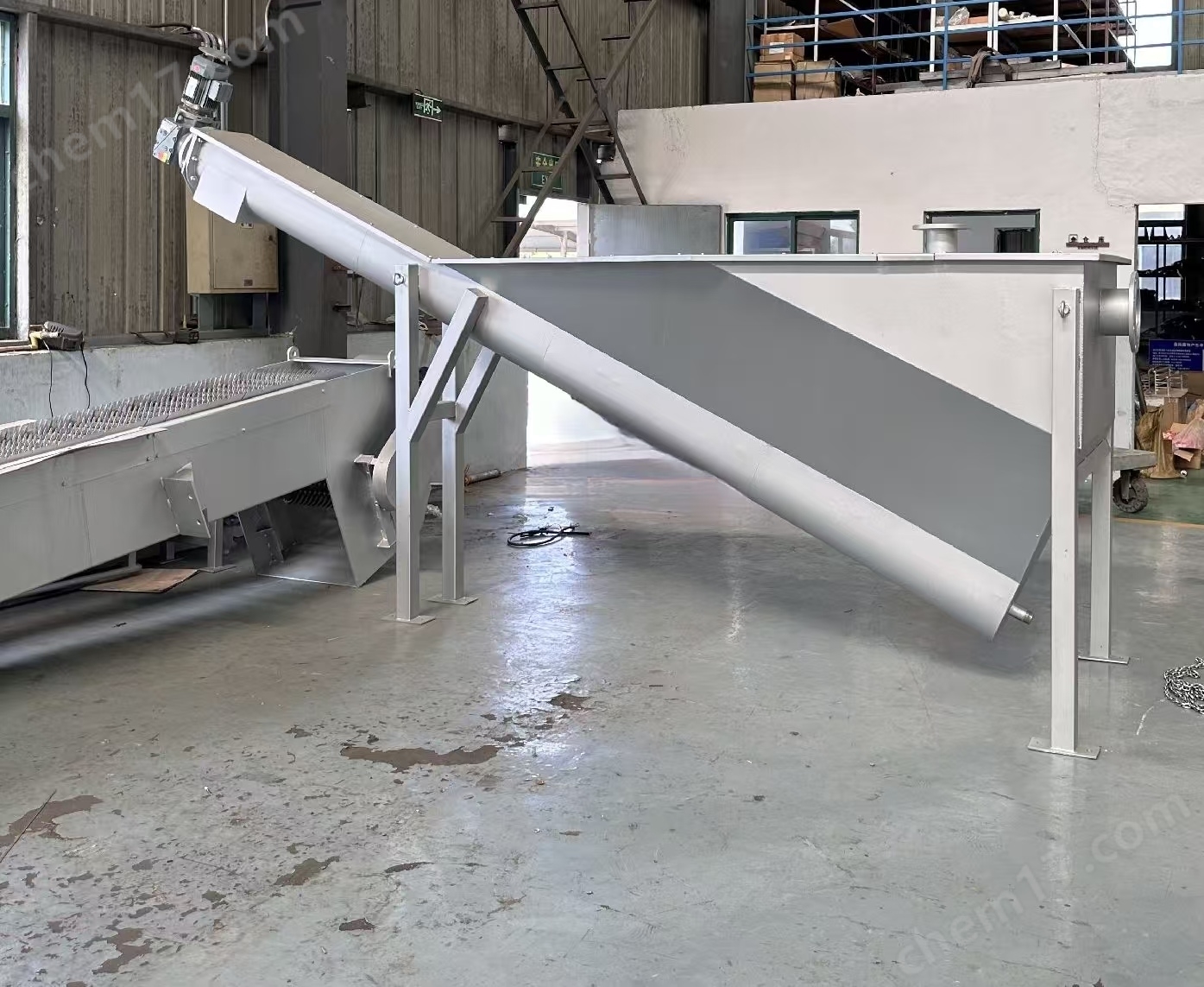

性能和結構

（1）砂水分離器由不銹鋼制的砂水分離槽和螺旋輸砂槽組成。水槽的較大分離流量126 m3/h，并滿足曝氣沉砂池排砂要求。

（2）水槽在溢流前，需滿足0.2mm以上砂粒的沉降回收率不低于98%。

（3）螺旋輸砂槽應與砂水分離槽結合成整體，由型鋼支撐，并固定在混凝土的土建基礎上。

（4）螺旋輸送槽形為U形斷面，螺旋直徑不小于250mm，安裝角不大于25°，除進料口敞開外，其余部分沿螺旋槽加蓋封閉。

（5）螺旋輸送槽出料口應高于分離器槽頂300mm以上。

（6）螺旋體的驅動裝置的齒輪設計應符合ISO或等同標準，服務系數不小于2.0。齒輪為低合金鋼，滲碳處理，齒面硬度不低于HRC58。電機防護等級IP55，電壓等級為三相、380v、50Hz，F(xiàn)級絕緣，電機的額定功率高于較大實耗功率10％以上。

（7）螺旋軸軸承應有可靠的密封和良好的潤滑條件。

（8）輸出砂粒的含水率低于60％。

（9）曝氣沉砂池砂水分離器要求采用密封罩密封，使污水及廢渣不能與操作層空氣直接接觸，落渣口封閉在密封罩內并在密封罩上開門以方便浮渣運出。

曝氣沉砂池無軸螺旋砂水分離機型號參數主要材料：

槽本體（包括密封蓋）材料為不銹鋼304。

螺旋體材料為耐磨耐蝕特種鋼。

螺栓等緊固件材料為不銹鋼304。

密封罩材料為不銹鋼304。

電氣及控制要求：

為維護全廠設備、材料的一致性，并考慮運行維護的安全、方便，廠家配套電氣設備型式、設備內部斷路器、接觸器和熱繼電器、電涌保護器及其后備保護等主要元器件需選擇ABB、西門子、施耐德。

砂水分離器采用一控一的方式?，F(xiàn)場電控箱設有所控設備的單獨開停控制和聯動運行控制等按鈕，設置必要的機電保護和設備間的電氣聯鎖，保證設備組正?？煽窟\行。

電控箱內需加裝滿足行業規范要求的防浪涌保護器及浪涌保護器專用后備保護。限制瞬態過電壓，將電壓控制在一個安全的水平上。

電控箱要裝設防止凝露或溫度過高的溫濕度控制裝置，如加裝加熱器、排風扇等。

電控箱所處環境為強腐蝕環境，電氣設備均選擇F2級防腐型。如廠家配套設備無法適應現場環境，也可將電控系統放置電控間內，現場設備附近放置就地按鈕箱。

電控箱除滿足上述要求外，還需滿足下述要求：

1.電控箱具有良好的通風裝置。

2.主要技術參數

（1）三相四線制TN-S系統

（2）額定工作電壓：0.4KV

（3）額定工作頻率：50Hz

（4）額定絕緣電壓：660VAC

（5）主母線較大工作電流：根據受控設備容量定

（6）環境溫度：-5℃-- 40℃

（7）相對濕度：小于40℃條件下，較大95%。

曝氣沉砂池無軸螺旋砂水分離機型號參數維護及注意事項：

1、經過一段時間的運行，應觀察槽內的尼龍內襯。如有磨損應更換。
 2、定期檢查減速機的潤滑油是否達油面刻度線，當不足時應加注潤滑油(具體操作請參照減速機說明書)
 3、定期檢查螺旋的磨損，在螺旋更換之前可以磨掉螺旋原始尺寸，最大值的10%。
 4、該設備須定期進行保養維修，并對設備進行全面清理。
5、如設備發生故障，立即停止運行并通知生產廠家進行維修。
