潛污泵自耦裝置安裝：

潛污泵自動耦合式潛污泵安裝主要是耦合裝置的安裝和泵的吊裝。安裝前在泵吊環上系上鏈鎖，供起吊與下泵之用。

耦合裝置的安裝步驟：

耦合架用四個螺栓固定于泵體；出水管固定于基底；定位錐體安裝于出水管座；導管下端套在定位錐體上，上端套在導桿架的橡膠塊上；后將導桿架固定于水池壁。橡膠塊的作用：用導桿架上螺釘調節橡膠塊的軸向壓緊程度，使橡膠塊的直徑與導桿內徑相吻合，讓導桿穩定。

污水泵耦合裝置安裝步驟：

起吊水泵，將耦合架上的導向孔對準導桿，徐徐放下吊索，使泵沿導桿自由下滑，泵體出口與出水管座口即自動對準；松開吊索，在泵的自重作用下，使耦合架上的斜面與出水管座上相對應的斜面楔緊，泵體法蘭面與出水管座密封面即可緊密貼合，這樣就實現了泵和出水管座的自動耦合。需要起吊時，只需拉起吊索，使泵和耦合架與出水管脫開，將泵與耦合架沿導桿拉起即可。

潛水泵自耦安裝流程

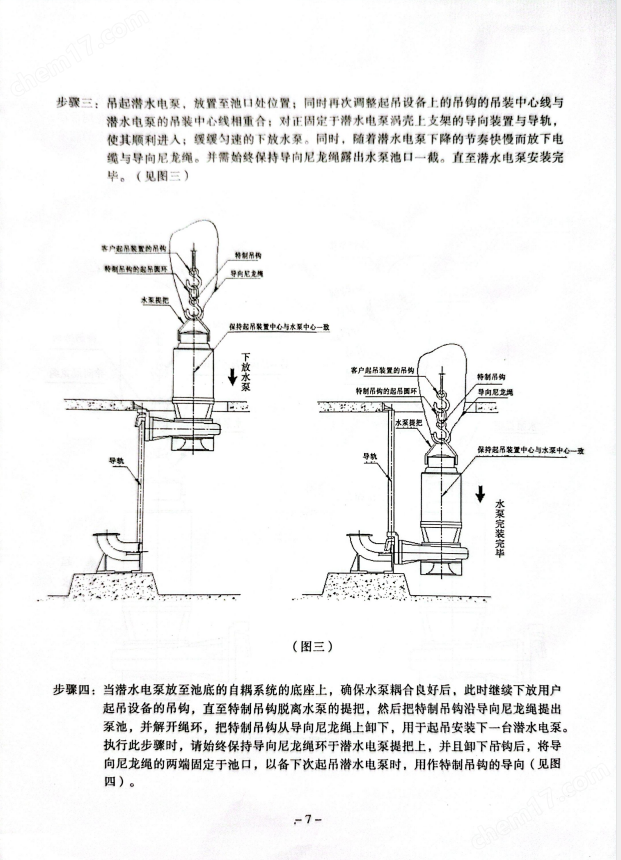

潛污泵自耦安裝示意圖：

潛水式污泥泵的出口與藕合接口連接，兩根平行的導桿固定在藕合底座上，藕合接口能沿著導桿在提升鏈牽引下從泵坑頂部到藕合底座間自由地滑動。當泵放下至最下端時，其藕合接口與藕合底座緊密結合，兩結合面必須是沒有橡膠環或墊片，而只靠泵自重的壓力下就能充分密封。泵的整個重量由藕合底座承擔，泵體及泵底座不與泵坑接觸。

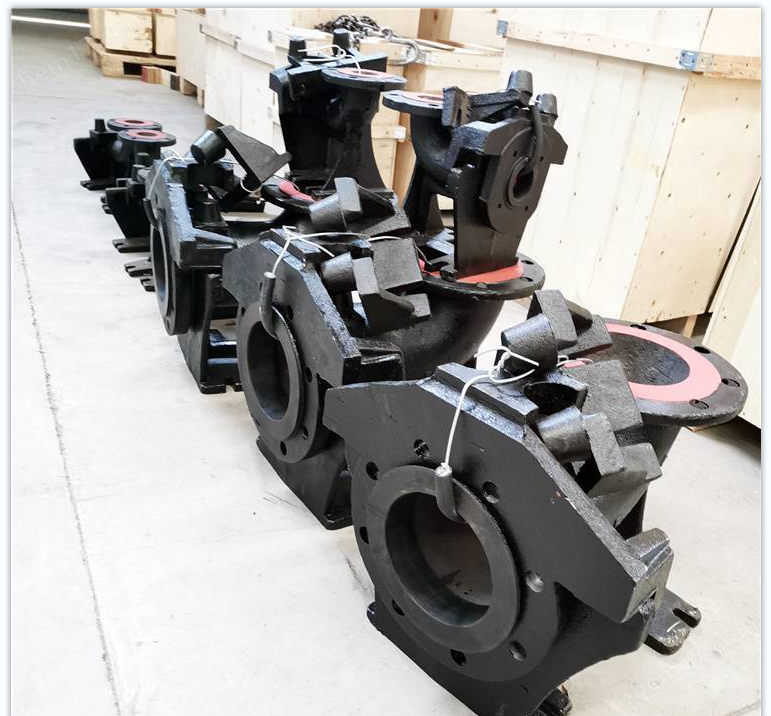

潛污泵自耦裝置結構形式：
所有的自動耦合裝置的結構都一樣，通過導軌的輸送將水泵準確地輸送到安裝位置，通過水泵自身的重量將水泵的出水口與排水底座的自耦聯接口相連接并壓緊。雖然基本結構一樣，從細節上看，國內的廠家耦合裝置的設計與國外的產品相比，有一定的差距。國外的耦合裝置強度更大，結構結實，耦合和脫離時更輕松，管道之間的密封更可靠。

國外的自動耦合系統采用的是雙導軌裝置和一個導爪式定位裝置，可將水泵平穩地導引至底座的安裝支架上。在安裝和拆卸的過程中，由于兩條導軌的位置被充分地分開，使得在泵的安裝和拆卸的過程中的定位變得非常的方便和平穩。對于一些特殊危險環境中的要求，還提供有防爆特性的導爪。為了確?？煽?、無泄漏的安裝，采用可替換的彈性密封圈密封底座支架與泵之間的連接，每當水泵被拉出來檢修的時候，這種密封圈就可以十分簡便地進行更換，并且成本非常低。當水泵放置到位時，連接著水泵的導爪通過與支架之間的旋轉支撐可以非常方便和可靠地幫助水泵落實到位。支架與導爪的契合面可非常穩定地嚙合。因此自動耦合裝置能夠使水泵安裝更牢固，避免了水泵的傾斜、泄露和不當?shù)恼駝?dòng)。而且在水泵需要被移除時，能夠輕松、可靠地拆卸。

潛水泵自耦安裝流程

杜安環保潛污泵自動耦合系統采用的是雙導軌裝置和一個導爪式定位裝置，可將水泵平穩地導引至底座的安裝支架上。在安裝和拆卸的過程中，由于兩條導軌的位置被充分地分開，使得在泵的安裝和拆卸的過程中的定位變得非常的方便和平穩。對于一些特殊的危險環境中的要求，我們還提供有防爆特性的導爪。為了確?？煽?、無泄漏的安裝，江蘇杜安環保采用了可替換的彈性密封圈密封底座支架與泵之間的連接，每當水泵被拉出來檢修的時候，這種密封圈就可以十分簡便地進行更換，并且成本也非常低。當水泵泵放置到位的時候，連接著水泵的導爪通過與支架之間的旋轉支撐可以非常方便和可靠地幫助水泵落實到位。支架與導爪的契合面可以非常穩定地嚙合在一起。江蘇杜安環保潛污泵自動耦合裝置能夠使水泵的安裝更牢固，有效地避免了水泵的傾斜、泄露和不當?shù)恼駝?dòng)。而且，在水泵需要被移除時，能夠輕松、可靠地拆卸。
