污水泵自動耦合和導桿安裝說明

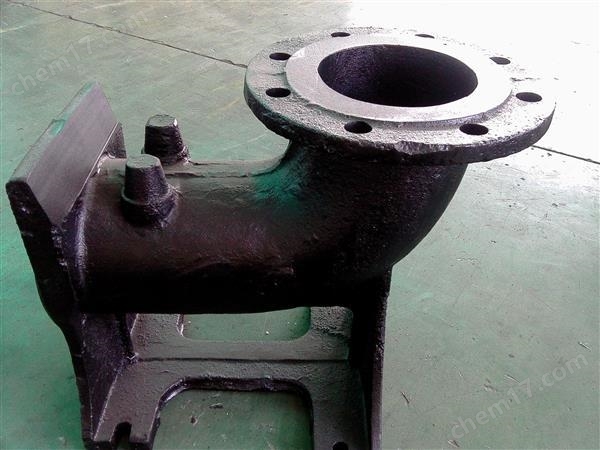

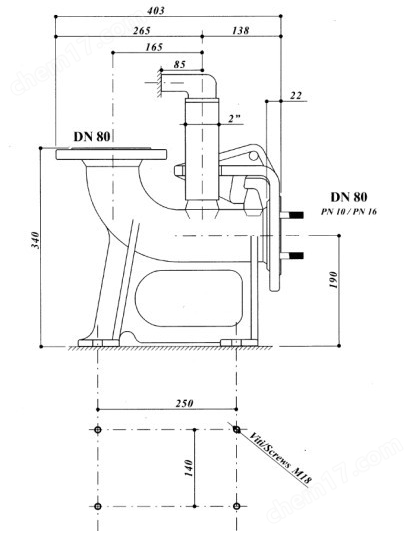

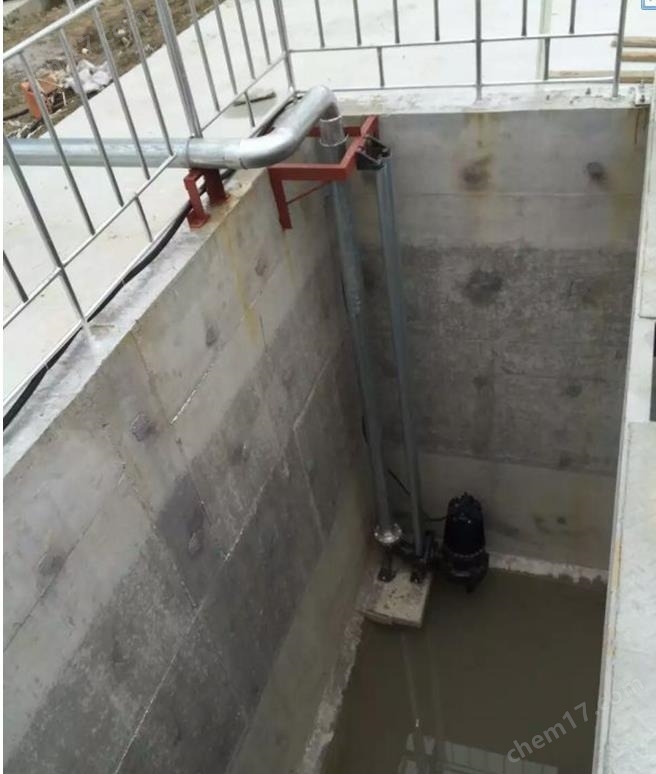

潛污泵一般采用自動耦合(以下簡稱自耦)安裝方式，自耦安裝系統主要由快速接口、排水底座、導軌、導軌定位支架等組成。安裝時，泵體和快速接口通過螺栓緊密連接在一起，排水底座先通過地腳螺栓固定在水池內，快速接口帶動泵沿導軌滑下，和排水底座通過自耦密封面自動禍合安裝在一起。安裝好以后，整個泵體和電動機部分依靠泵體出口法蘭和快速接口進口法蘭連接在一起，潛污泵的出口和自耦底座的聯接口之間有橡膠密封圈密封，潛污泵通過自耦系統懸掛在空中，并利用自身的重量將密封圈壓緊，確保管道間的密封可靠。

潛水排污泵自動耦合安裝的優點：:

1.結構緊湊、占地面積小。排污泵由于潛入液下工作,因此可直接安裝于污水池內,無需建造專門的泵房用來安裝泵及機,可以節省大量的土地及基建費用。 安裝維修方便。小型的排污泵可以自由安裝,大型的排污泵一般都配有自動藕合裝置可以進行自動安裝,安裝及維修相當方便。

2.連續運轉時間長。排污泵由于泵和電機同軸,軸短,轉動部件重量輕,因此軸承上承受的載荷(徑向)相對較小,壽命比一般泵要長得多。不存在汽蝕破壞及灌引水等問題。特別是后一點給操作人員帶來較大的方便。

3.建筑物內使用的排水泵有潛水排污泵、液下排水泵、立式排污泵和臥式污水泵等。由于建筑物內一般場地較小，排水量不大，排水泵采用潛水排污泵和液下排水泵，其中液下排污泵一般在重要場所使用：立式污水泵和臥式污水泵要求設置隔震基礎、自灌式吸水、并占用一定的場地，故在建筑中較少使用。潛污泵的流量應按生活排水設計秒流量選定：

4.當有排水量調節時，可按生活排水常規小時流量選定。消防電梯集水池內排水泵流量不小于10L/s。 排水泵的揚程按提升高度、管道損失計算確定后，再附加一定的自由水頭。自由水頭宜采用0.02～0.03MPa。排水泵吸水管和出水管流速不應小于0.7m/s，并不宜大于2.0m/s。 公共建筑內應以每個生活排水集水池為單元設置一臺備用泵，平時宜交互運行。地下室、設備機房、車庫沖洗地面的排水，如有兩臺及兩臺以上排水泵時可不設備泵。

5.當集水池無法設事故排水管時，水泵應有不間斷的動力供應; 當能關閉排水進水管時，可不設不間斷動力供應，但應設置報警裝置。

6.當提升帶有較大雜質的污、廢水時，不同集水池內的潛水排污泵出水管不應合并排出。

7.當提升一般廢水時，可按實際情況考慮不同集水池的潛水排污泵出水管合并排出。兩臺或兩臺以上的水泵共用一條出水管時，應在每臺水泵出水管上裝設閥門和止回閥。單臺水泵排水有可能產生倒灌時，應設止回閥。不允許壓力排水關與建筑內重力排水管合并排出。

8.潛水排污泵提升含有大塊雜物時，潛水排污泵宜帶有粉碎裝置;當提升含較多纖維物污水時，宜采用大通道潛水排污泵。 當電機功率大于等于7.5kW或出水口管徑大于等于

9.當潛水排污電泵電機功率小于7.5kW或出水口管徑小于DN100時，可設軟管移動式安裝。污水集水池采用潛水排污泵排水時，應設水泵固定自耦裝置，方便水泵檢修。排水泵能自動啟停和現場手動啟停。多臺水泵可并聯交替運行，也可分段投入運行。

 潛污泵快速自動耦合裝置，屬于管道聯接領域，是由導軌、導向輪，出水固定彎頭，耦合板，連接板，限位桿等組成，其特征是泵體通過以上構件，不要螺栓連接，能使泵體與出水固定彎頭連接并密封，并能保證中心一致，使檢修水泵時不要下井拆卸，而且直接將泵體吊上井，安裝也只要順著導軌放下井即可。
