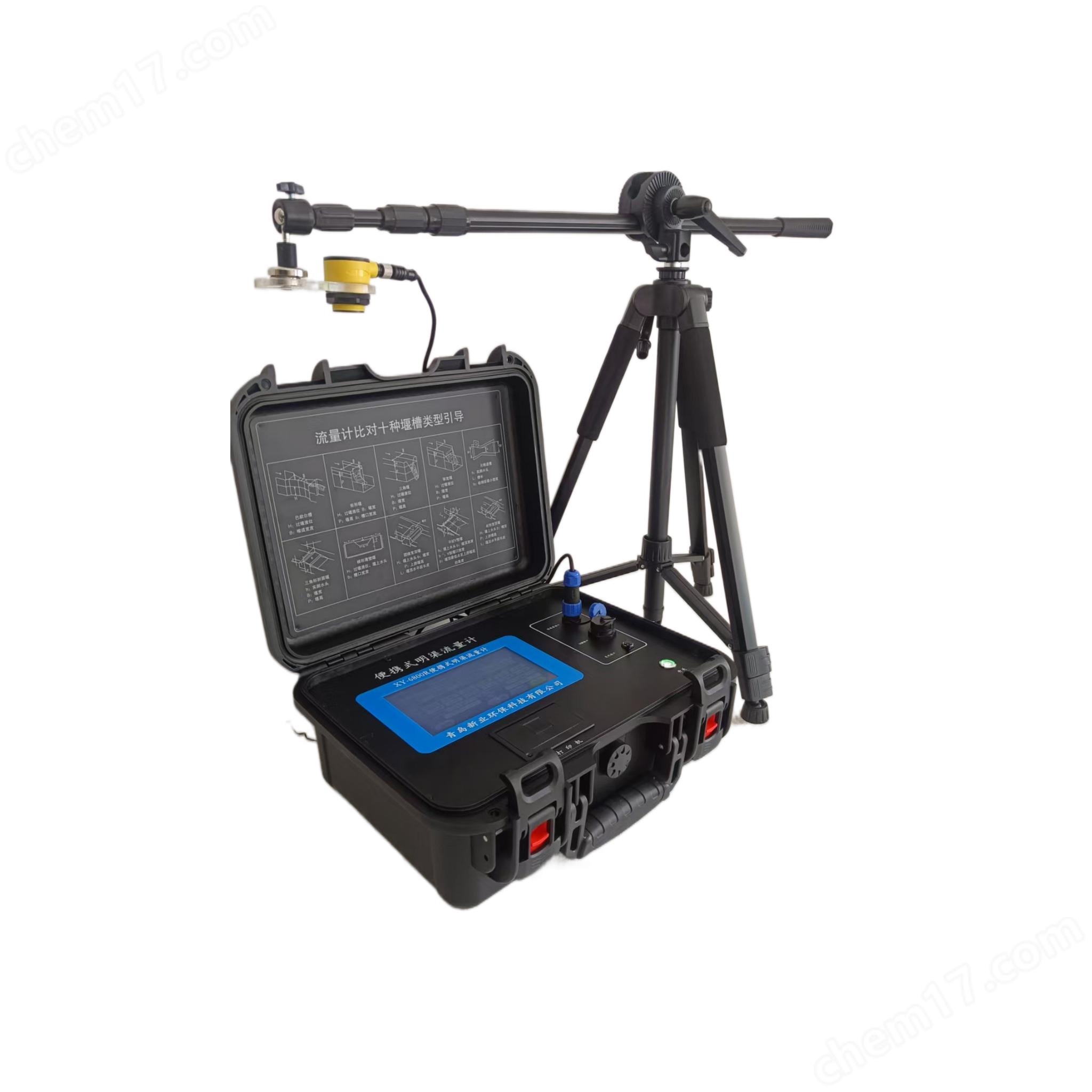

XY-6800R測十種堰槽明渠流量計

             XY-6800R測十種堰槽明渠流量計

XY-6800R測十種堰槽明渠流量計

• 適配堰槽類型

• 三角堰：流量范圍為 0.0002-1.8m3/s，適用于小流量高精度測量，常用于實驗室或小型渠道。

• 矩形堰：流量范圍為 0.0014-49m3/s，結構簡單，適配規則斷面渠道。

• 等寬堰：流量范圍為 0.0008-77m3/s，堰口寬度與渠道相同，適應變寬度場景。

• 巴歇爾槽：流量范圍為 0.0001-93m3/s，低水頭損失設計，廣泛用于污水排放口。

• 矩形寬頂堰：頂托作用穩定水流，抗高流速干擾。

• 圓緣寬頂堰：圓弧堰頂減少水流沖刷，提升穩定性。

• 梯形薄壁堰：融合三角堰和矩形堰的優勢，拓寬流量適配范圍。

• 無喉道槽：無收縮段設計，適配狹窄或長直渠道。

• 三角形剖面堰：剖面優化設計，增強復雜水流一致性。

• 平坦 V 型堰：兼具 V 型堰精度與寬頂堰抗干擾能力。

• 功能特點

• 高精度測量：采用 24 位高精度信號采集模塊，流量計算誤差≤±1%，滿足 HJ 354-2019 校準要求。

• 智能適配技術：內置 ISO 1438/ISO 9826 標準算法，用戶選擇堰型后輸入關鍵參數，可自動加載液位 - 流量轉換公式。對于非標堰槽，支持手動輸入實測參數，基于相似堰型模型動態修正算法，還提供分段校準功能。

• 操作簡便：配備 7 寸大屏幕彩色液晶觸摸屏，觸控引導式操作，操作過程簡便。

• 數據顯示與存儲：測量過程中屏幕實時顯示液位及流量實時曲線，并可查詢詳情歷史測量數據，還可自定義設置儀器啟動時間，預留操作時間，方便獲取代表性數據。

• 環境適應性強：支持非接觸式液位測量，采用超聲波技術，避免傳感器接觸污水或懸浮物，保障長期穩定性。此外，還能自動校正水溫、濁度對超聲波測量的影響，降低泥沙干擾誤差。

• 數據輸出：配套電腦軟件，可將測量數據輸出至電腦，便于用戶對數據進行統計分析，也可通過 USB 接口導出數據。

• 技術參數

• 流量測量范圍：0-40m3/S。

• 流量測量頻次：3 次 / 秒。
